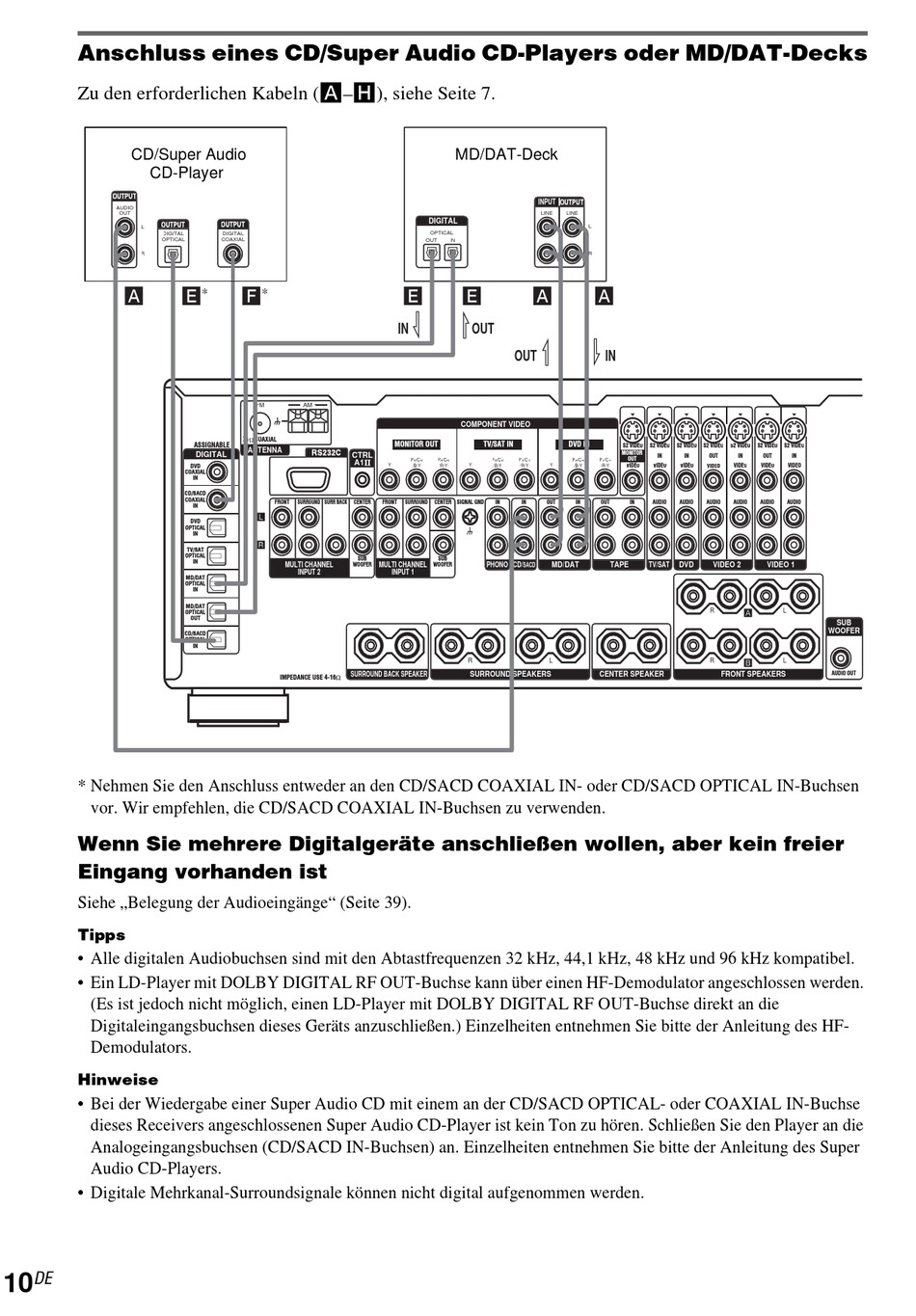

Anschluss eines CD/Super Audio CD-Players oder MD/DAT-Decks

Zu den erforderlichen Kabeln (A–H), siehe Seite 7.
CD/Super Audio
CD-Player
T
AUDIO
OUT
L
DIGITAL
OPTICAL
R
A
* Nehmen Sie den Anschluss entweder an den CD/SACD COAXIAL IN- oder CD/SACD OPTICAL IN-Buchsen
vor. Wir empfehlen, die CD/SACD COAXIAL IN-Buchsen zu verwenden.
Wenn Sie mehrere Digitalgeräte anschließen wollen, aber kein freier
Eingang vorhanden ist
Siehe „Belegung der Audioeingänge" (Seite 39).
Tipps
• Alle digitalen Audiobuchsen sind mit den Abtastfrequenzen 32 kHz, 44,1 kHz, 48 kHz und 96 kHz kompatibel.
• Ein LD-Player mit DOLBY DIGITAL RF OUT-Buchse kann über einen HF-Demodulator angeschlossen werden.
(Es ist jedoch nicht möglich, einen LD-Player mit DOLBY DIGITAL RF OUT-Buchse direkt an die
Digitaleingangsbuchsen dieses Geräts anzuschließen.) Einzelheiten entnehmen Sie bitte der Anleitung des HF-
Demodulators.
Hinweise
• Bei der Wiedergabe einer Super Audio CD mit einem an der CD/SACD OPTICAL- oder COAXIAL IN-Buchse
dieses Receivers angeschlossenen Super Audio CD-Player ist kein Ton zu hören. Schließen Sie den Player an die
Analogeingangsbuchsen (CD/SACD IN-Buchsen) an. Einzelheiten entnehmen Sie bitte der Anleitung des Super
Audio CD-Players.
• Digitale Mehrkanal-Surroundsignale können nicht digital aufgenommen werden.
DE
