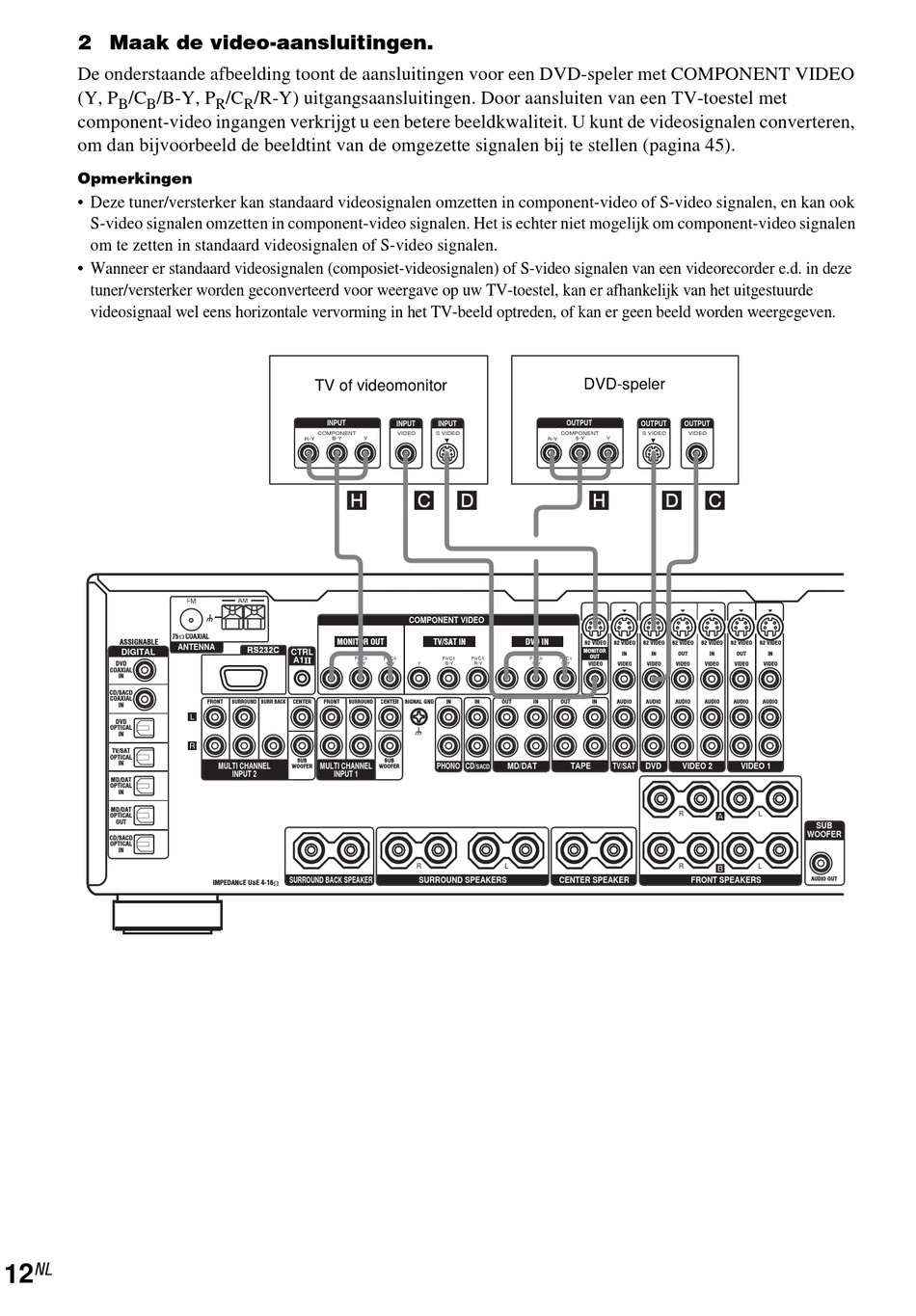

2 Maak de video-aansluitingen.
De onderstaande afbeelding toont de aansluitingen voor een DVD-speler met COMPONENT VIDEO
(Y, P /C /B-Y, P
B B
component-video ingangen verkrijgt u een betere beeldkwaliteit. U kunt de videosignalen converteren,
om dan bijvoorbeeld de beeldtint van de omgezette signalen bij te stellen (pagina 45).
Opmerkingen
• Deze tuner/versterker kan standaard videosignalen omzetten in component-video of S-video signalen, en kan ook
S-video signalen omzetten in component-video signalen. Het is echter niet mogelijk om component-video signalen
om te zetten in standaard videosignalen of S-video signalen.
• Wanneer er standaard videosignalen (composiet-videosignalen) of S-video signalen van een videorecorder e.d. in deze
tuner/versterker worden geconverteerd voor weergave op uw TV-toestel, kan er afhankelijk van het uitgestuurde
videosignaal wel eens horizontale vervorming in het TV-beeld optreden, of kan er geen beeld worden weergegeven.
