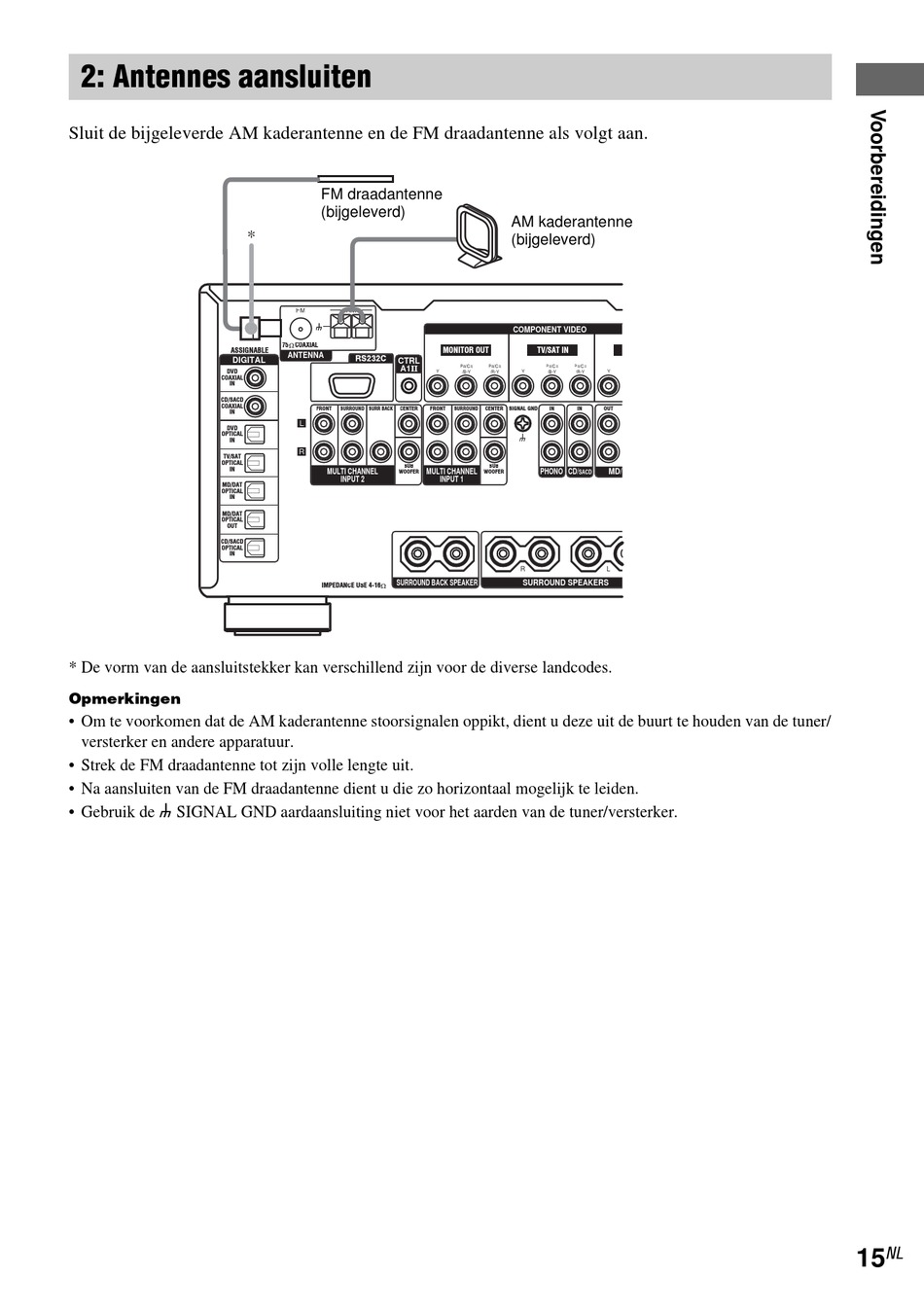

2: Antennes aansluiten

Sluit de bijgeleverde AM kaderantenne en de FM draadantenne als volgt aan.
ASSIGNABLE
DIGITAL
DVD
COAXIAL
IN
CD/SACD
COAXIAL
IN
DVD
OPTICAL
IN
TV/SAT
OPTICAL
IN
MD/DAT
OPTICAL
IN
MD/DAT
OPTICAL
OUT
CD/SACD
OPTICAL
IN
* De vorm van de aansluitstekker kan verschillend zijn voor de diverse landcodes.
Opmerkingen
• Om te voorkomen dat de AM kaderantenne stoorsignalen oppikt, dient u deze uit de buurt te houden van de tuner/
versterker en andere apparatuur.
• Strek de FM draadantenne tot zijn volle lengte uit.
• Na aansluiten van de FM draadantenne dient u die zo horizontaal mogelijk te leiden.
• Gebruik de U SIGNAL GND aardaansluiting niet voor het aarden van de tuner/versterker.
FM draadantenne
(bijgeleverd)
*
FM AM
U
75 COAXIAL
ANTENNA
CTRL
A1
FRONT SURROUND SURR BACK CENTER
L
R
SUB
MULTI CHANNEL MULTI CHANNEL MULTI CHANNEL
WOOFER
INPUT 2 INPUT 2 INPUT 2
SURROUND BACK SPEAKER
IMPEDANCE USE 4-16
AM kaderantenne
(bijgeleverd)
COMPONENT VIDEO
MONITOR OUT TV/SAT IN
P /C P /C P /C P /C
R R R R R R R R
Y Y
/B-Y /R-Y /B-Y /R-Y
SIGNAL GND
FRONT SURROUND CENTER IN IN
SUB
MULTI CHANNEL PHONO CD/
WOOFER
SACD
INPUT 1
R
SURROUND SPEAKERS
Y
OUT
MD/
L
NL
15
