2 Collegare le prese video.

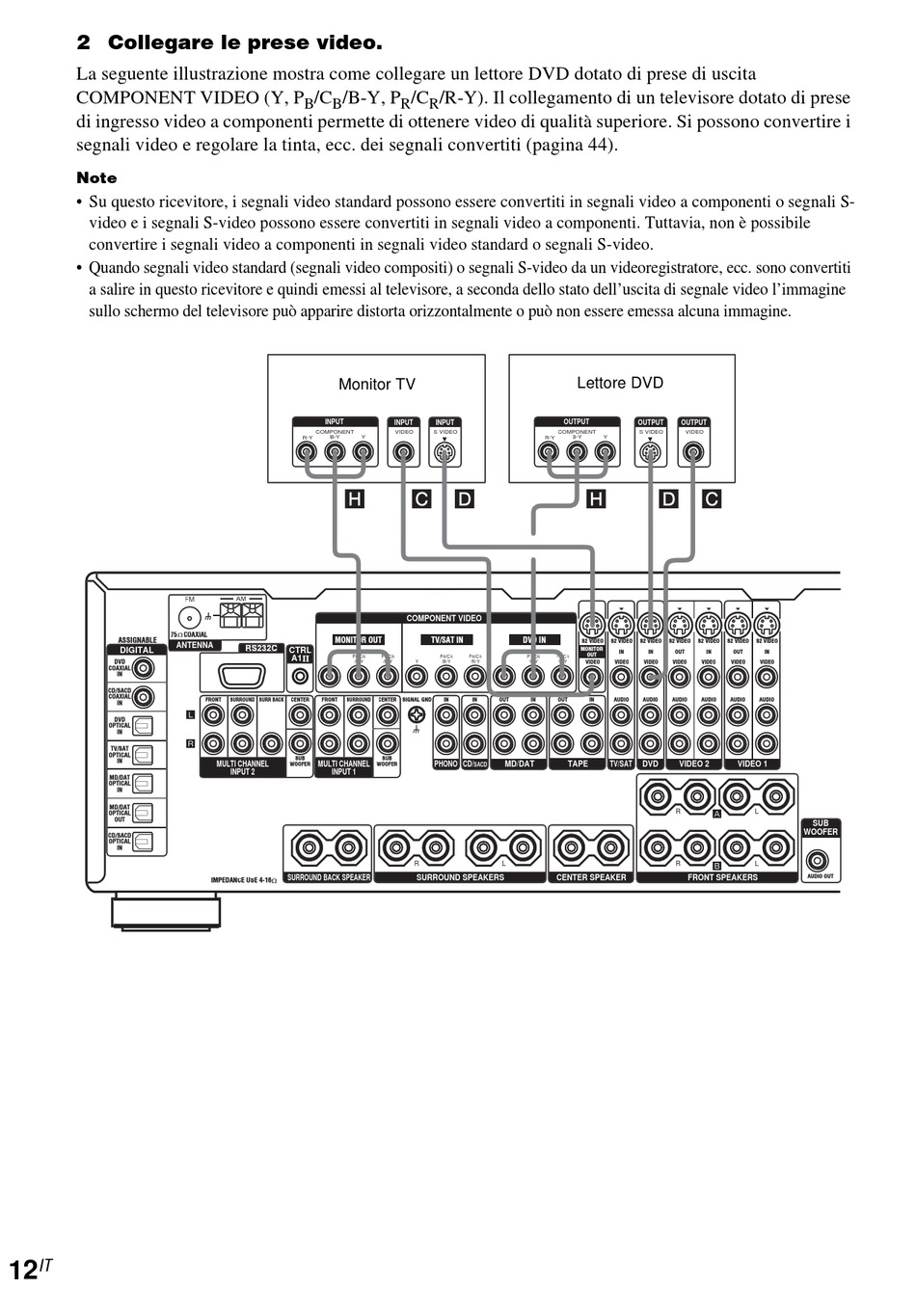

La seguente illustrazione mostra come collegare un lettore DVD dotato di prese di uscita
COMPONENT VIDEO (Y, P
di ingresso video a componenti permette di ottenere video di qualità superiore. Si possono convertire i
segnali video e regolare la tinta, ecc. dei segnali convertiti (pagina 44).
Note
• Su questo ricevitore, i segnali video standard possono essere convertiti in segnali video a componenti o segnali S-
video e i segnali S-video possono essere convertiti in segnali video a componenti. Tuttavia, non è possibile
convertire i segnali video a componenti in segnali video standard o segnali S-video.
• Quando segnali video standard (segnali video compositi) o segnali S-video da un videoregistratore, ecc. sono convertiti
a salire in questo ricevitore e quindi emessi al televisore, a seconda dello stato dell'uscita di segnale video l'immagine
sullo schermo del televisore può apparire distorta orizzontalmente o può non essere emessa alcuna immagine.
