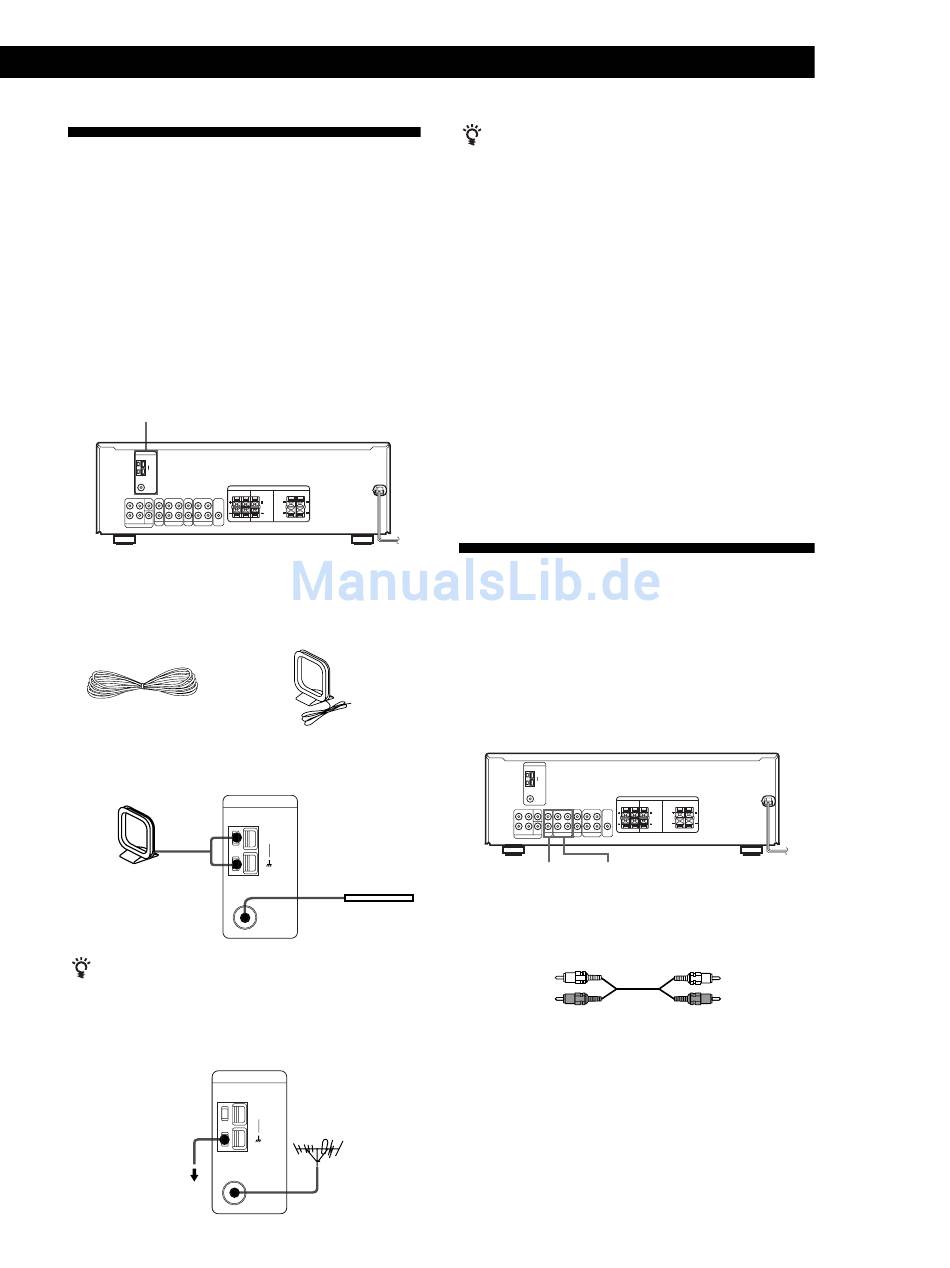

Anschluß der MW- und UKW-
Antenne
Überblick
In diesem Abschnitt wird erläutert, wie Sie AM- und
UKW-Antennen an den Receiver anschließen. Wenn
Sie mit dem Receiver Radioprogramme empfangen
wollen, nehmen Sie zuerst diese Anschlüsse vor, und
fahren Sie dann wie auf den folgenden Seiten erläutert
fort. Die Lage der Antennenbuchsen ist in der
Abbildung unten dargestellt.
ANTENNA
Was wird benötigt?
• UKW-Antennendraht
(mitgeliefert) (1)
Anschließen
MW-
Receiver
Rahmenantenne
ANTENNA
Bei schlechtem UKW-Empfang
Schließen Sie den Receiver gemäß dem folgenden
Diagramm über ein 75-Ω-Koaxialkabel (nicht
mitgeliefert) an eine UKW-Außenantenne an.
Receiver
ANTENNA
Masse-Kabel
(nicht mitgeliefert)
an Erde
• MW-Rahmenantenne
(mitgeliefert) (1)
Den
Antennendraht
möglichst
horizontal
AM
ausbreiten.
UKW-Antennendraht
FM
75Ω
COAXIAL
AM
UKW-Außenantenne
FM
75Ω
COAXIAL
Bei schlechtem MW-Empfang
Schließen Sie zusätzlich zur MW-Rahmenantenne einen
6-15 m langen isolierten Draht (nicht mitgeliefert) an die
AM-Antennenklemme an. Verlegen Sie den Draht
möglichst horizontal im Freien.
Erdungsanschluß
Beim Anschluß an eine Außenantenne ist der Receiver
wie oben gezeigt zum Schutz gegen Blitzeinschlag zu
erden. Verbinden Sie das Massekabel wegen der
möglichen Explosionsgefahr jedoch keinesfalls mit
einer Gasleitung.
Die nächsten Schritte?
Wenn Sie zusätzliche Geräte an den Receiver anschließen
wollen, lesen Sie das nächste Kapitel durch. Wenn Sie
lediglich Radioprogramme mit dem Receiver hören wollen,
lesen Sie das Kapitel „Lautsprecheranschluß" auf Seite 7
durch.
Anschluß von Audiogeräten
Überblick
Verschiedene Audiogeräte können an den Receiver
angeschlossen und über den Verstärker des Receivers
wiedergegeben werden. Die folgende Abbildung zeigt
die Buchsen, an denen die Geräte angeschlossen
werden.
CD MD/TAPE
Benötigte Kabel
Getrennt erhältliche Audiokabel (jeweils ein Kabel für CD-
Spieler; jeweils zwei Kabel für MD-Deck und Cassettendeck)
Weiß (links)
Rot (rechts)
Vor dem Betrieb
Weiß (links)
Rot (rechts)
(Fortsetzung)
5 DE
