Basis 10/100/1000BASE-TX-Managementport
Für den Basis 10/100BASE-TX-Managementport wird eine Steckverbindung des
Standards RJ-45 verwendet. Über diesen Port ist der Zugriff auf Basis und Fabric
möglich. Dieser und der 10/100-Managementport an der RTC können zur gleichen
Zeit belegt werden.

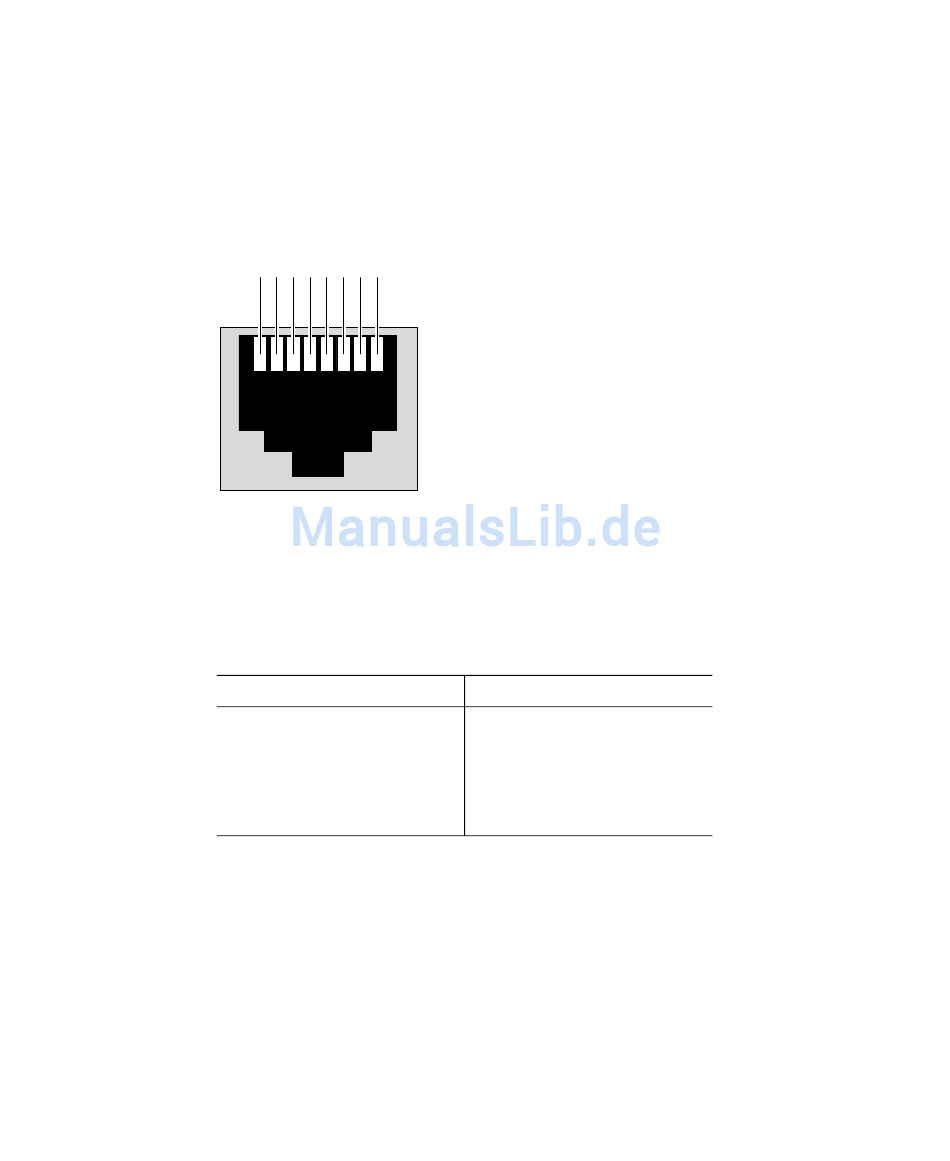

ABBILDUNG 4-8
1 2 3 4 5 6 7 8
ABBILDUNG 4-8
TABELLE 4-8
anliegenden Signale auf.
TABELLE 4-8
Pin-Nr.
1
2
3
4
zeigt die Pin-Belegung für die 10/100BASE-TX-Managementports.
Darstellung des Basis 10/100BASE-TX-Managementports
führt die an den einzelnen Pins des 10/100BASE-TX-Managementports
Belegungsplan für 10/100BASE-TX-Managementport
Signal
Pin-Nr.
Tx+
5
Tx-
6
Rx+
7
Unbenutzt
8
Signal
Unbenutzt
Rx-
Unbenutzt
Unbenutzt
Kapitel 4 Anschließen des Systems
