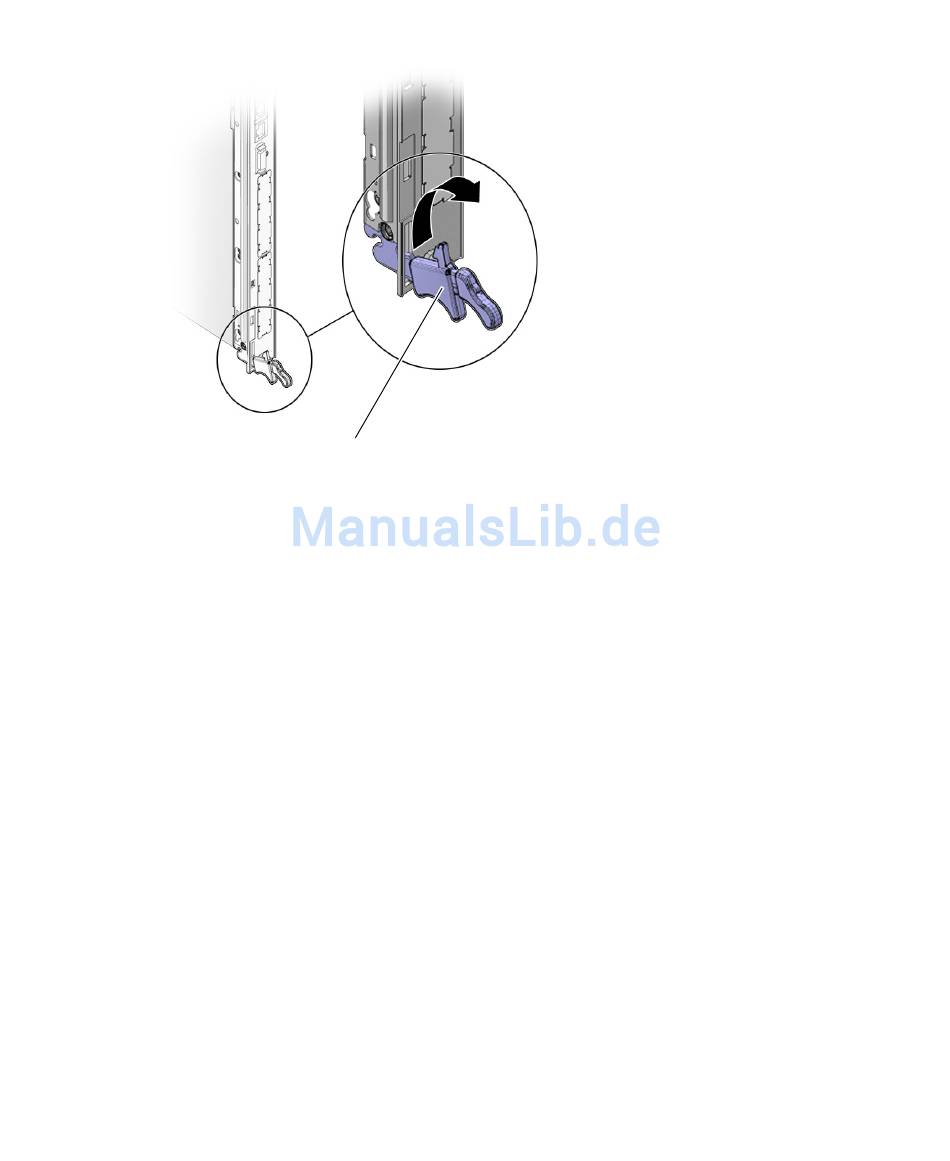

Karten-Einsteck-/Auswurfhebel
ABBILDUNG 3-2
7. Richten Sie die Kartenränder sorgfältig an den Kartenführungsschienen des
entsprechenden Steckplatzes aus.
Es empfiehlt sich, durch einen Blick in das Gehäuse zu überprüfen, ob die Schienen
in den Führungen richtig ausgerichtet sind.
8. Schieben Sie die Karte unter Beachtung der Ausrichtung in die Führung ein, bis
die Einsteck-/Auswurfhebel die Halteriegel betätigen.
9. Schieben Sie die Karte gleichzeitig in das Gehäuse ein und drücken Sie dabei die
Einsteck-/Auswurfhebel nach innen in die Schließposition, um die Anschlüsse
der Mittelplatine frei zu halten.
10. Befestigen Sie die Halterungsschrauben der Karte, um die Karte fest mit dem
Shelf zu verbinden.
11. Installieren Sie das frontseitige Node Board im Shelf.
Diesbezügliche Anleitungen finden Sie unter
Seite
3-4
Netra CT 900 Server Installationshandbuch • Januar 2007
Karten-Einsteck-/Auswurfhebel (Geöffnete Position)
3-5.
„Installieren der Node Boards" auf
