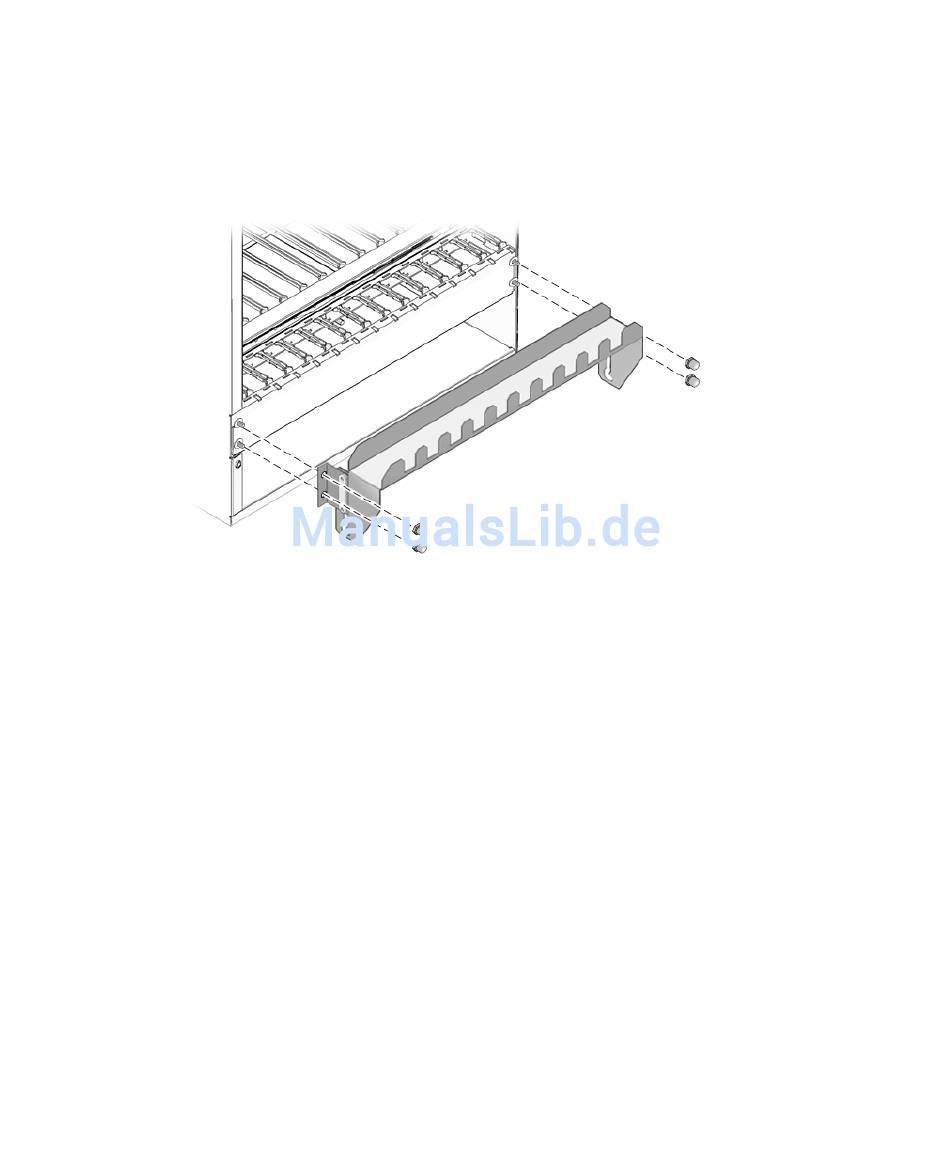

1. Den vorderen Kabelhalterungswinkel können Sie an der Vorderseite des Netra
CT 900 Servers demontieren.
2. Lösen Sie mit einem 7 mm Steckschlüssel die vier Muttern (jeweils zwei pro
Seite), die den vorderen Kabelhalterungswinkel am Netra CT 900 Server halten
(
ABBILDUNG 2-6
ABBILDUNG 2-6
3. Nehmen Sie den vorderen Kabelhalterungswinkel vom Netra CT 900 Server ab
und bewahren Sie ihn sicher auf.
2.4.3
Anschließen des Gleichstrom-Massekabels
In einer typischen Telco-Umgebung wird der VRTN-Pfad der 48 V-Gleichspannungs-
versorgung an die Schutzerde des Gebäudes geführt.
Im Folgenden werden die Spezifikationen für das Gleichstrom-Massekabel
aufgelistet:
Erforderlicher Durchmesser des Leitungsdrahts: AWG6 (American Wire Gauge,
■
entspr. etwa 4,1 mm)
Erforderliche Anschlüsse: Ausschließlich doppelösige Anschlüsse mit
■
Anschlussstück im Winkel von 45 °
2-12
Netra CT 900 Server Installationshandbuch • Januar 2007
).
Entfernen des vorderen Kabelhalterungswinkels
