INSYS MoRoS UMTS 2.1 PRO Benutzerhandbuch Seite 32

Montage

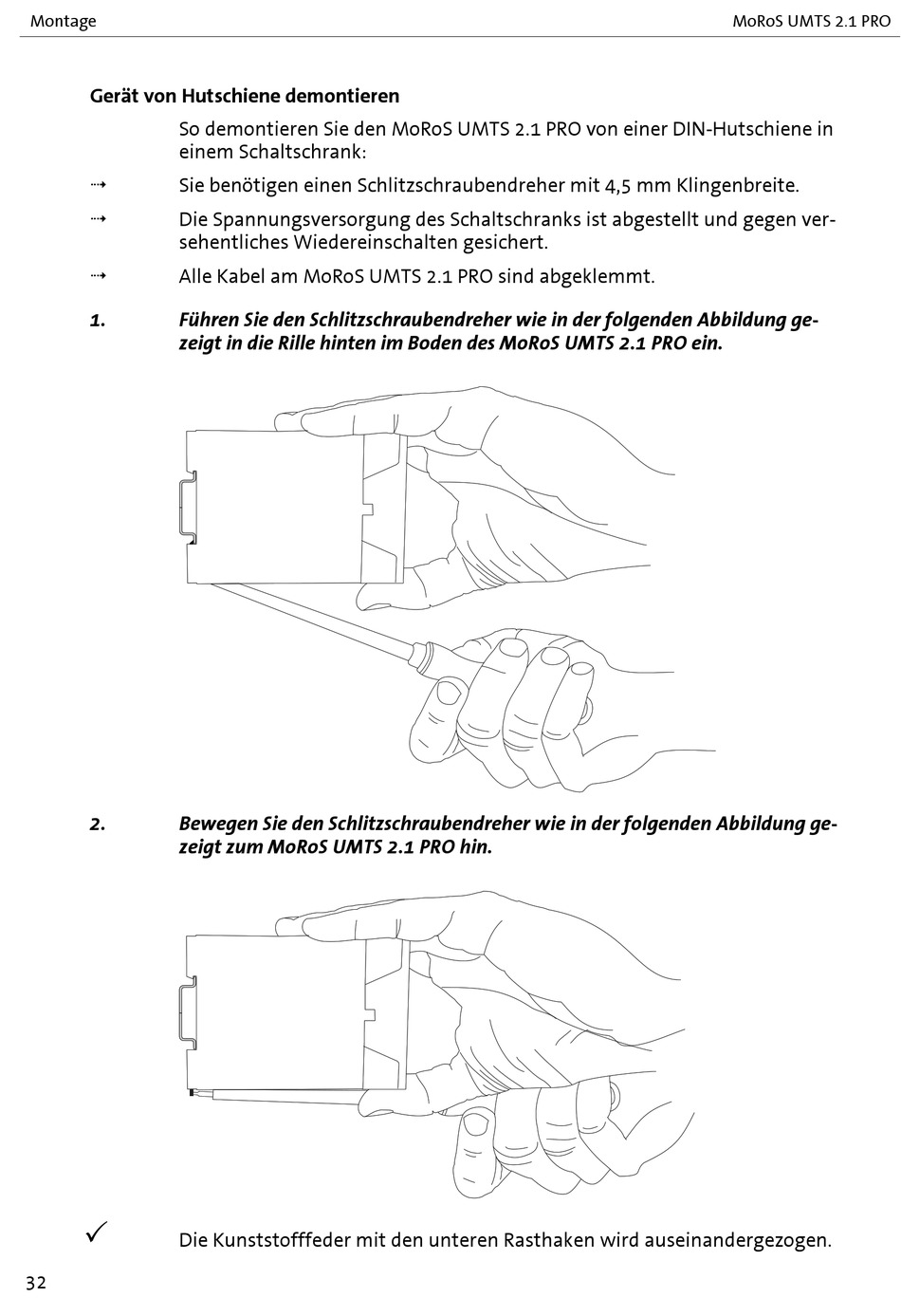

Gerät von Hutschiene demontieren
So demontieren Sie den MoRoS UMTS 2.1 PRO von einer DIN-Hutschiene in
einem Schaltschrank:

Sie benötigen einen Schlitzschraubendreher mit 4,5 mm Klingenbreite.

Die Spannungsversorgung des Schaltschranks ist abgestellt und gegen ver-
sehentliches Wiedereinschalten gesichert.

Alle Kabel am MoRoS UMTS 2.1 PRO sind abgeklemmt.
1. Führen Sie den Schlitzschraubendreher wie in der folgenden Abbildung ge-
zeigt in die Rille hinten im Boden des MoRoS UMTS 2.1 PRO ein.
2. Bewegen Sie den Schlitzschraubendreher wie in der folgenden Abbildung ge-
zeigt zum MoRoS UMTS 2.1 PRO hin.

Die Kunststofffeder mit den unteren Rasthaken wird auseinandergezogen.
32
MoRoS UMTS 2.1 PRO
