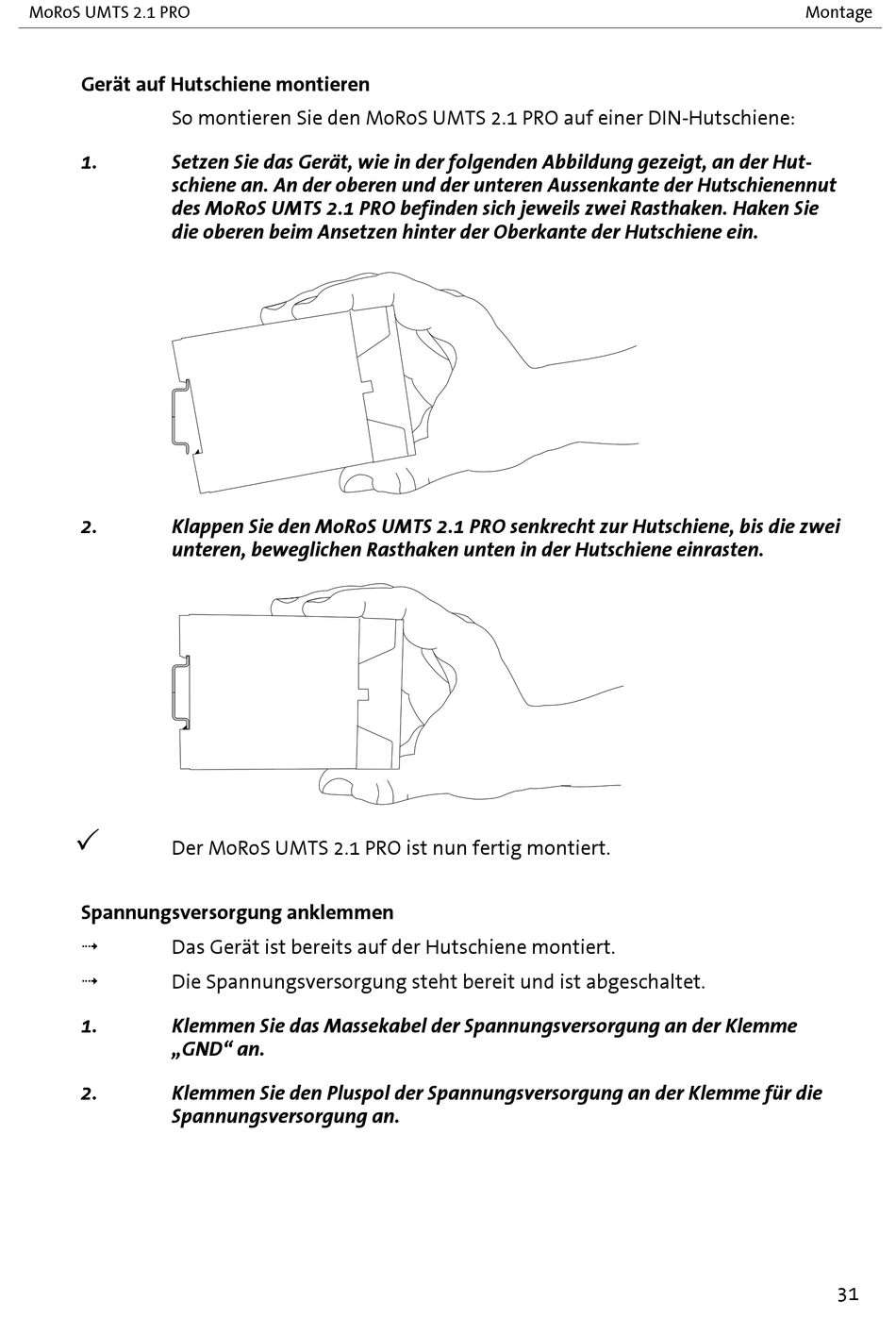

INSYS MoRoS UMTS 2.1 PRO Benutzerhandbuch Seite 31

MoRoS UMTS 2.1 PRO
Gerät auf Hutschiene montieren
So montieren Sie den MoRoS UMTS 2.1 PRO auf einer DIN-Hutschiene:
1. Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der Hut-
schiene an. An der oberen und der unteren Aussenkante der Hutschienennut
des MoRoS UMTS 2.1 PRO befinden sich jeweils zwei Rasthaken. Haken Sie
die oberen beim Ansetzen hinter der Oberkante der Hutschiene ein.
2. Klappen Sie den MoRoS UMTS 2.1 PRO senkrecht zur Hutschiene, bis die zwei
unteren, beweglichen Rasthaken unten in der Hutschiene einrasten.

Der MoRoS UMTS 2.1 PRO ist nun fertig montiert.
Spannungsversorgung anklemmen

Das Gerät ist bereits auf der Hutschiene montiert.

Die Spannungsversorgung steht bereit und ist abgeschaltet.
1. Klemmen Sie das Massekabel der Spannungsversorgung an der Klemme
„GND" an.
2. Klemmen Sie den Pluspol der Spannungsversorgung an der Klemme für die
Spannungsversorgung an.
