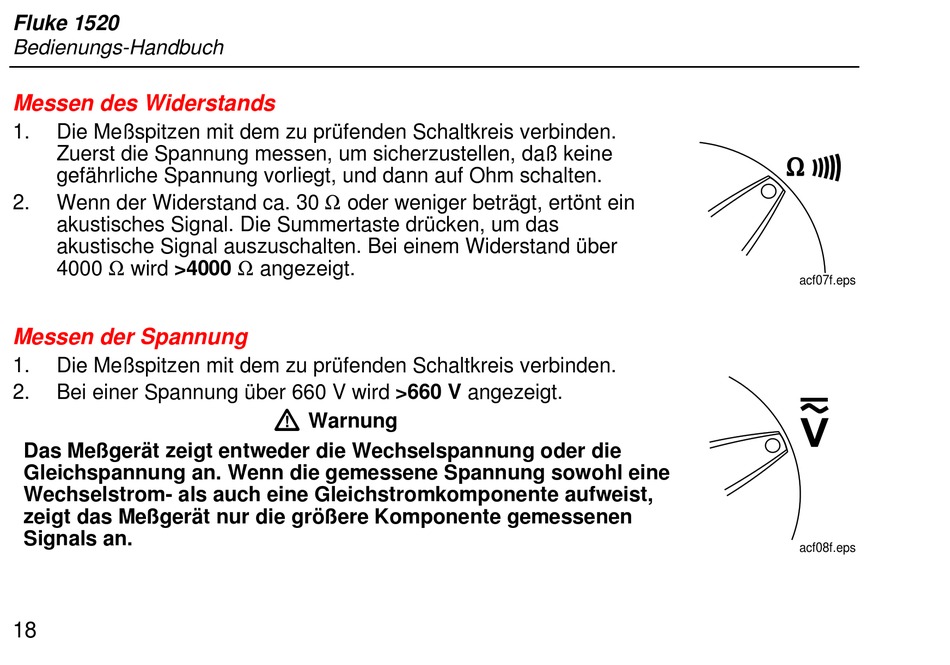

Fluke 1520
Bedienungs-Handbuch
Messen des Widerstands
1.
Die Meßspitzen mit dem zu prüfenden Schaltkreis verbinden.
Zuerst die Spannung messen, um sicherzustellen, daß keine
gefährliche Spannung vorliegt, und dann auf Ohm schalten.
Wenn der Widerstand ca. 30 Ω oder weniger beträgt, ertönt ein
2.
akustisches Signal. Die Summertaste drücken, um das
akustische Signal auszuschalten. Bei einem Widerstand über
4000 Ω wird >4000 Ω angezeigt.
Messen der Spannung
1.
Die Meßspitzen mit dem zu prüfenden Schaltkreis verbinden.
2.
Bei einer Spannung über 660 V wird >660 V angezeigt.
Das Meßgerät zeigt entweder die Wechselspannung oder die
Gleichspannung an. Wenn die gemessene Spannung sowohl eine
Wechselstrom- als auch eine Gleichstromkomponente aufweist,
zeigt das Meßgerät nur die größere Komponente gemessenen
Signals an.
18
W
Warnung
acf07f.eps
acf08f.eps
