Zum Messen von Isolationswiderstand wie folgt vorgehen:
1.

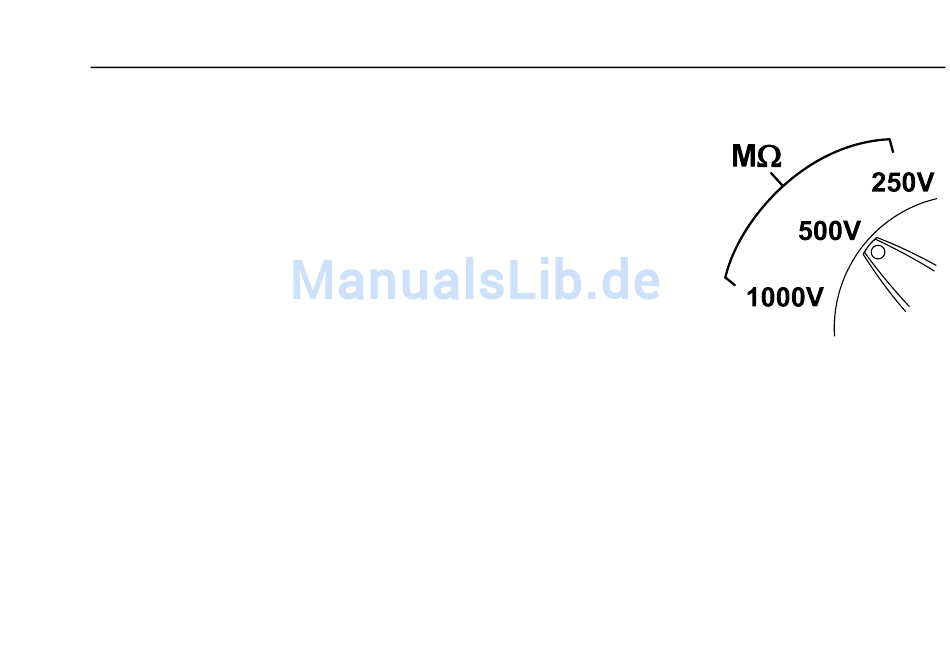

Die erforderliche Prüfspannung auswählen. Die Meßspitzen
mit dem zu prüfenden Schaltkreis verbinden. Das Meßgerät
erkennt automatisch, ob der Schaltkreis Strom führt, und
zeigt die gemessene Spannung an.
Ein wiederholtes akustisches Signal und ein
blinkendes Hochspannungssymbol (
Bediener, falls die Wechsel-/Gleichspannung
größer als 30 V ist. Wenn die Wechsel-
/Gleichspannung größer als 30 V ist, die Spannung
vor Inangriffnahme des nächsten Schritts vom zu
prüfenden Schaltkreis entfernen.
3.
Die Taste TEST gedrückt halten. Oben links auf der Anzeige wird die an den zu
prüfenden Schaltkreis angelegte Spannung angezeigt. Im Hauptanzeigebereich wird
der Widerstand angezeigt.
Im Hauptanzeigebereich wird - - - - angezeigt, bis die Taste TEST gedrückt wird.
W
Warnung
) warnen den
Y
Hinweis
MegOhmMeter
Verwendung des Meßgeräts
acf05f.eps
13
