Messen des Isolationswiderstandes

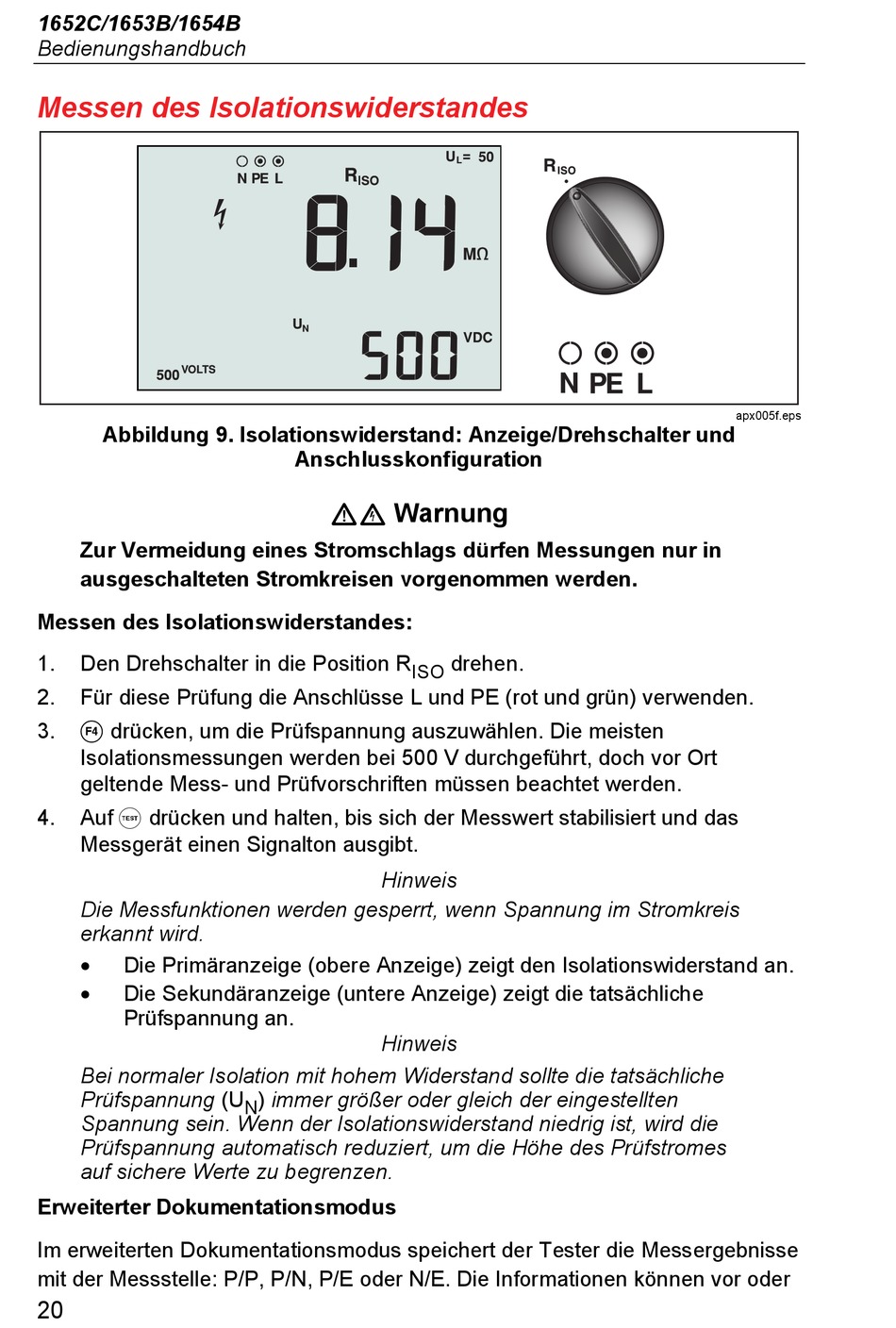

Abbildung 9. Isolationswiderstand: Anzeige/Drehschalter und
Zur Vermeidung eines Stromschlags dürfen Messungen nur in
ausgeschalteten Stromkreisen vorgenommen werden.
Messen des Isolationswiderstandes:
1.
Den Drehschalter in die Position R
2.
Für diese Prüfung die Anschlüsse L und PE (rot und grün) verwenden.
3.
drücken, um die Prüfspannung auszuwählen. Die meisten
Isolationsmessungen werden bei 500 V durchgeführt, doch vor Ort
geltende Mess- und Prüfvorschriften müssen beachtet werden.
4.
Auf drücken und halten, bis sich der Messwert stabilisiert und das
Messgerät einen Signalton ausgibt.
Die Messfunktionen werden gesperrt, wenn Spannung im Stromkreis
erkannt wird.
•
Die Primäranzeige (obere Anzeige) zeigt den Isolationswiderstand an.
•
Die Sekundäranzeige (untere Anzeige) zeigt die tatsächliche
Prüfspannung an.
Bei normaler Isolation mit hohem Widerstand sollte die tatsächliche
Prüfspannung (U
Spannung sein. Wenn der Isolationswiderstand niedrig ist, wird die
Prüfspannung automatisch reduziert, um die Höhe des Prüfstromes
auf sichere Werte zu begrenzen.
Erweiterter Dokumentationsmodus
Im erweiterten Dokumentationsmodus speichert der Tester die Messergebnisse
mit der Messstelle: P/P, P/N, P/E oder N/E. Die Informationen können vor oder
20
Anschlusskonfiguration
Warnung
ISO
Hinweis
Hinweis
) immer größer oder gleich der eingestellten
N
drehen.
