Seitenansicht, Einbautiefe; Tp043Stb - Sutron E Line TP043STB Anwenderhandbuch

E Line Touch Panels
2.2.3

Seitenansicht, Einbautiefe

2.2.3.1

TP043STB

71
42

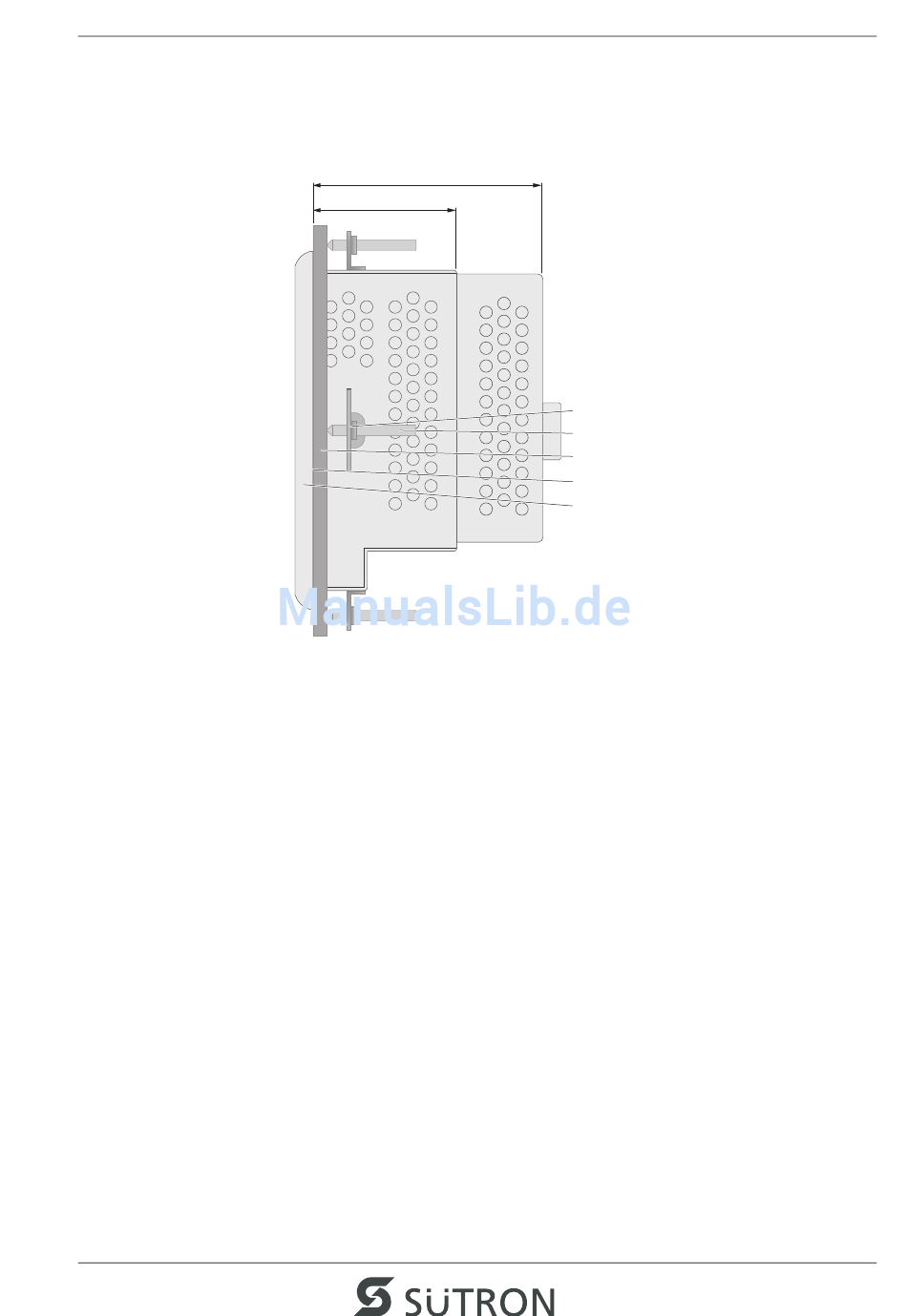

Bild 2-20 Seitenansicht, Einbautiefe (Maße in mm)
1 Montageklammer
2 Gewindestift
3 Montagefläche, 1 mm bis 6 mm dick
4 Umlaufende Dichtung
5 Frontplatte
