E Line Touch Panels
4. Sichern Sie die Buchsenleiste durch die Schraubverriegelung gegen Heraus-
rutschen.
2.3.2
Erdung
Die Erdung wird - abhängig vom Gerätetyp - mit einer Flachsteckhülse (fremd-
spannungsarme Erde / Funktionserde) oder einem Ringkabelschuh (Schutzerde)
durchgeführt.
ACHTUNG: Beschädigung
Für die Erdung müssen Sie eine getrennte Kupferleitung vorsehen. Die Leitung
muss einen Mindestquerschnitt von 1,5 mm² aufweisen und so kurz wie möglich
ausgeführt sein.
Bei einer Schutzerdung am Gewindebolzen müssen Sie ein maximales Dreh-
moment von 1 Nm einhalten.
1. Isolieren Sie die Leitung ca. 5 mm ab.
2. Versehen Sie die abisolierte Leitung je nach Gerätetyp entweder mit einer
Flachsteckhülse oder mit einem Ringkabelschuh.
3. Stecken Sie die Flachsteckhülse auf die Flachsteckzunge oder befestigen Sie
den Ringkabelschuh mit der Mutter am Gewindebolzen.

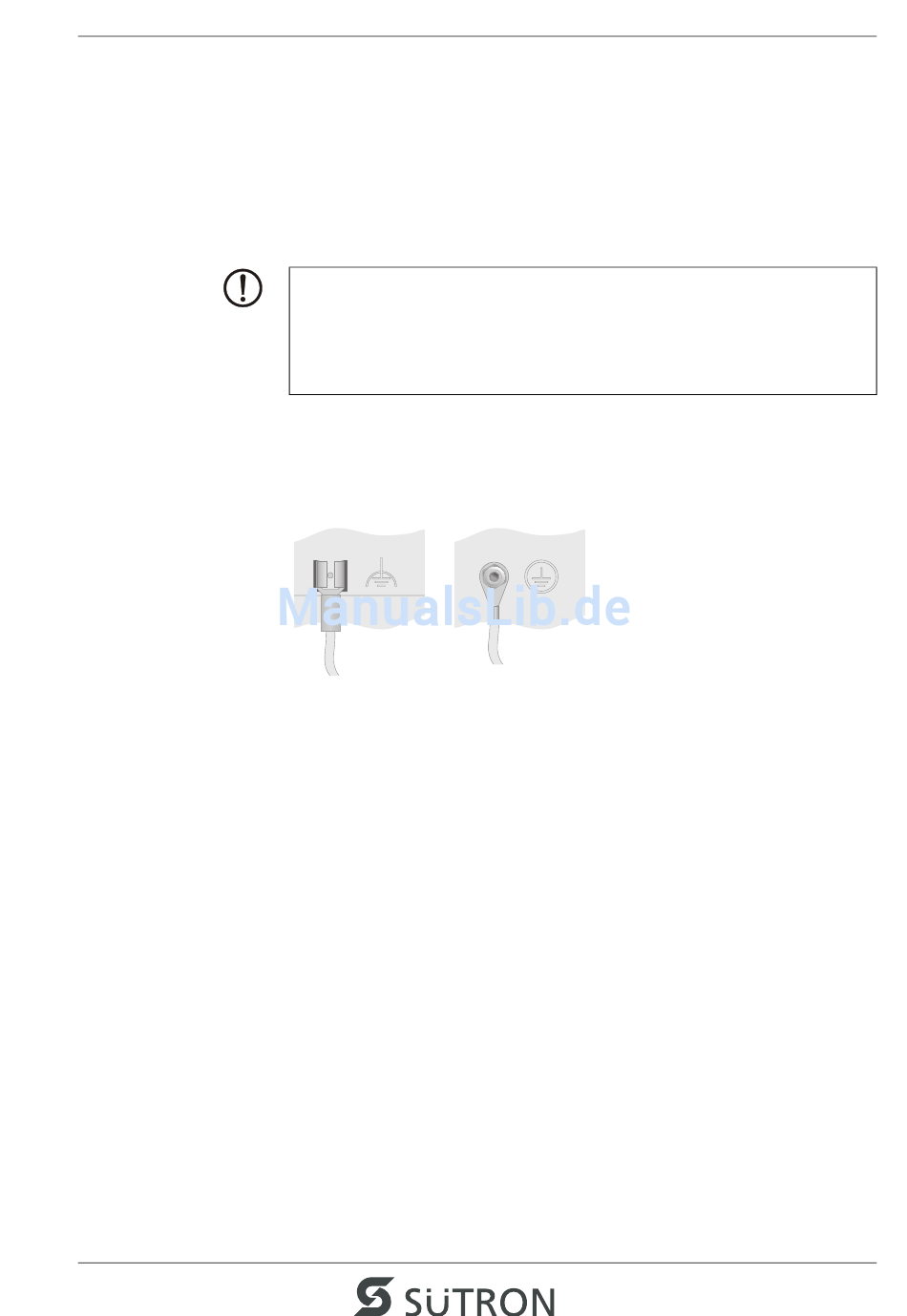

Bild 2-30 Fremdspannungsarme Erdung / Schutzerdung
Einbau und Inbetriebnahme
39
