E Line Touch Panels
4.2
Serielle / Feldbus-Schnittstellen

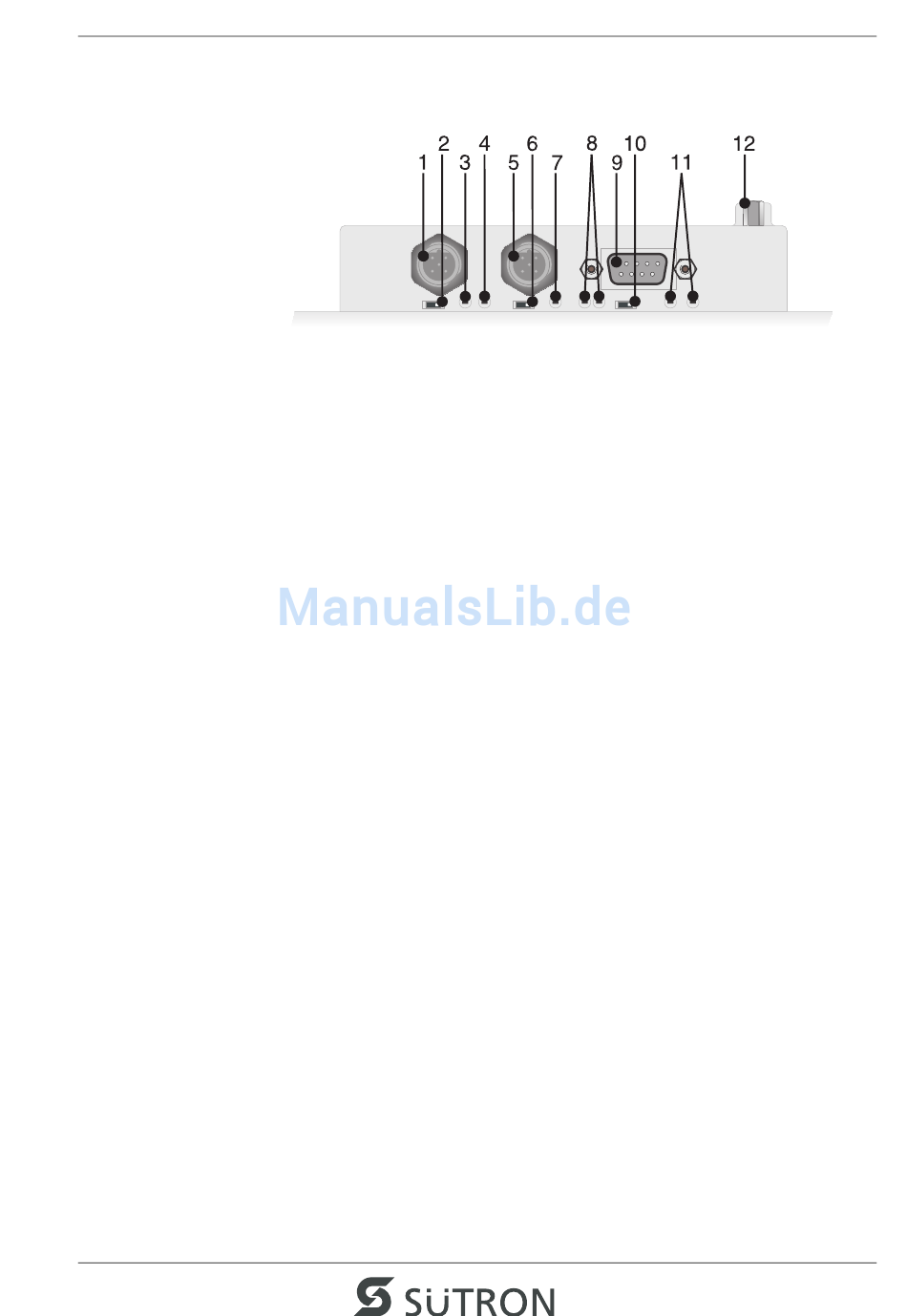

Bild 4-4 Rückansicht CAN
1
Stecker X12 (CAN1)
2
Terminationsschalter (CAN1)
3
Diagnose LED (CAN1)
4
Diagnose LED (Mikrocontroller)
5
Stecker X13 (CAN2)
6
Terminationsschalter (CAN2)
7
Diagnose LED (CAN2)
8
Diagnose-LEDs (RS-422/RS-485)
9
Stecker X14 (RS-422/RS-485)
10 Terminationsschalter (RS-422/RS-485)
11 Diagnose-LEDs (RS-232)
12 Stecker X15 (RS-232)
Geräteschnittstellen
49
