Geräteschnittstellen
54
4.2.2.2
Termination
Bei einer 4-Draht Punkt-zu-Punkt-Verbindung (RS-422 / RS-485) müssen Sie die
Termination immer einschalten. An der Gegenstelle muss eine Sendertermina-
tion für die Ruhelage des Empfängers vorhanden sein.
Bei einer 2- oder 4-Draht Mehrpunktverbindung (RS-422 / RS-485) dürfen Sie die
Termination nur an den beiden Leitungsenden einschalten.

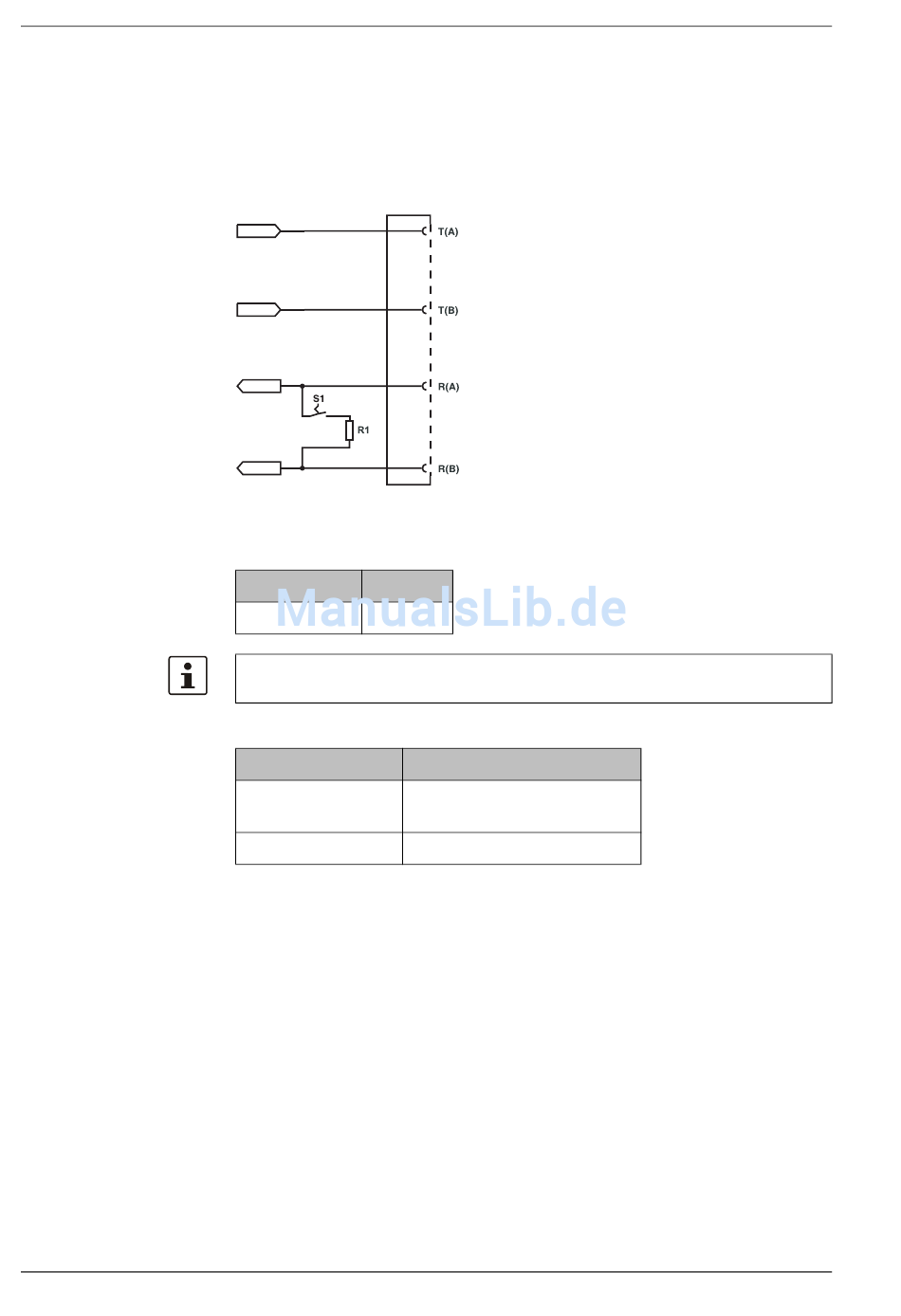

Bild 4-7 Terminationsmöglichkeiten RS-422 / RS-485 (intern)
Tabelle 4-9 Widerstandswert Termination RS-422 / RS-485
Bezeichnung
Wert
R1
120 Ohm
Die Orientierung für die Schalterstellung ON oder OFF ist auf dem Bediengerät
aufgedruckt. Nur die angegebenen Schalterstellungen sind erlaubt.
Tabelle 4-10 Terminationsschalter RS-422 / RS-485
Schalterstellung
ON
OFF
Funktion
Empfängertermination
(120 Ohm)
Keine Empfängertermination
E Line Touch Panels
