USV MTD 700 /1000 / 1500 / 2000 / 3000
1
2
3
4
Abb. 3-2 - 4
1
2
3
4
5
6
7
Abb. 3-2 - 5
Serie MTD
USV-Ausgang
Netz-Eingang
Sicherungsautomat Netz-Eingang
Kommunikationsschnittstelle

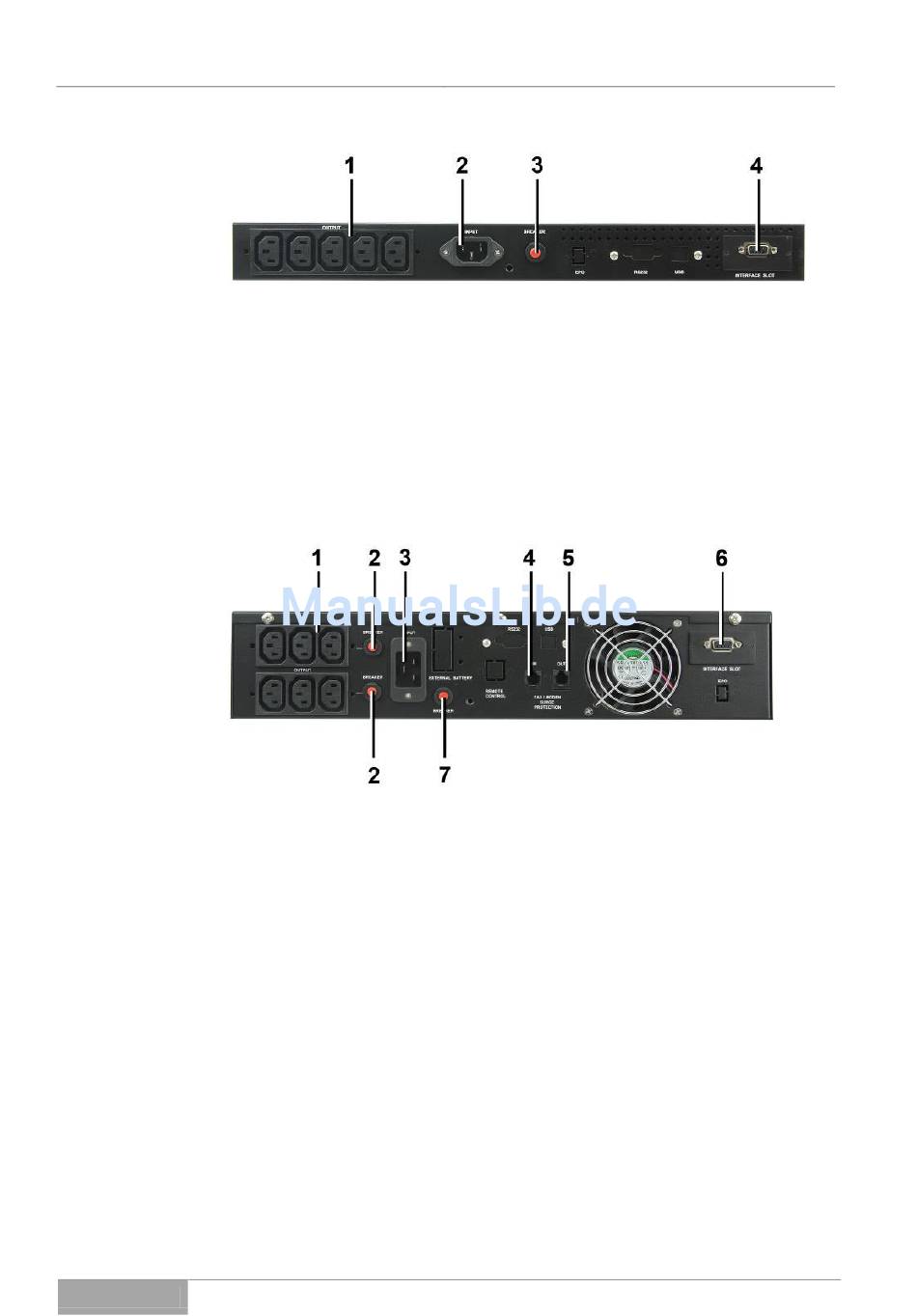

Rückwand-Ansicht MTD 700RM, 1000RM, 1500RM
USV-Ausgang
Sicherungsautomat Netz-Ausgang
Netz-Eingang
Eingang-Überspannungsschutz (RJ 45)
Ausgang-Überspannungsschutz (RJ 45)
Kommunikationsschnittstelle
Sicherungsautomat Netz-Eingang
Rückwand-Ansicht MTD 2000RM
Gerätebeschreibung der USV
