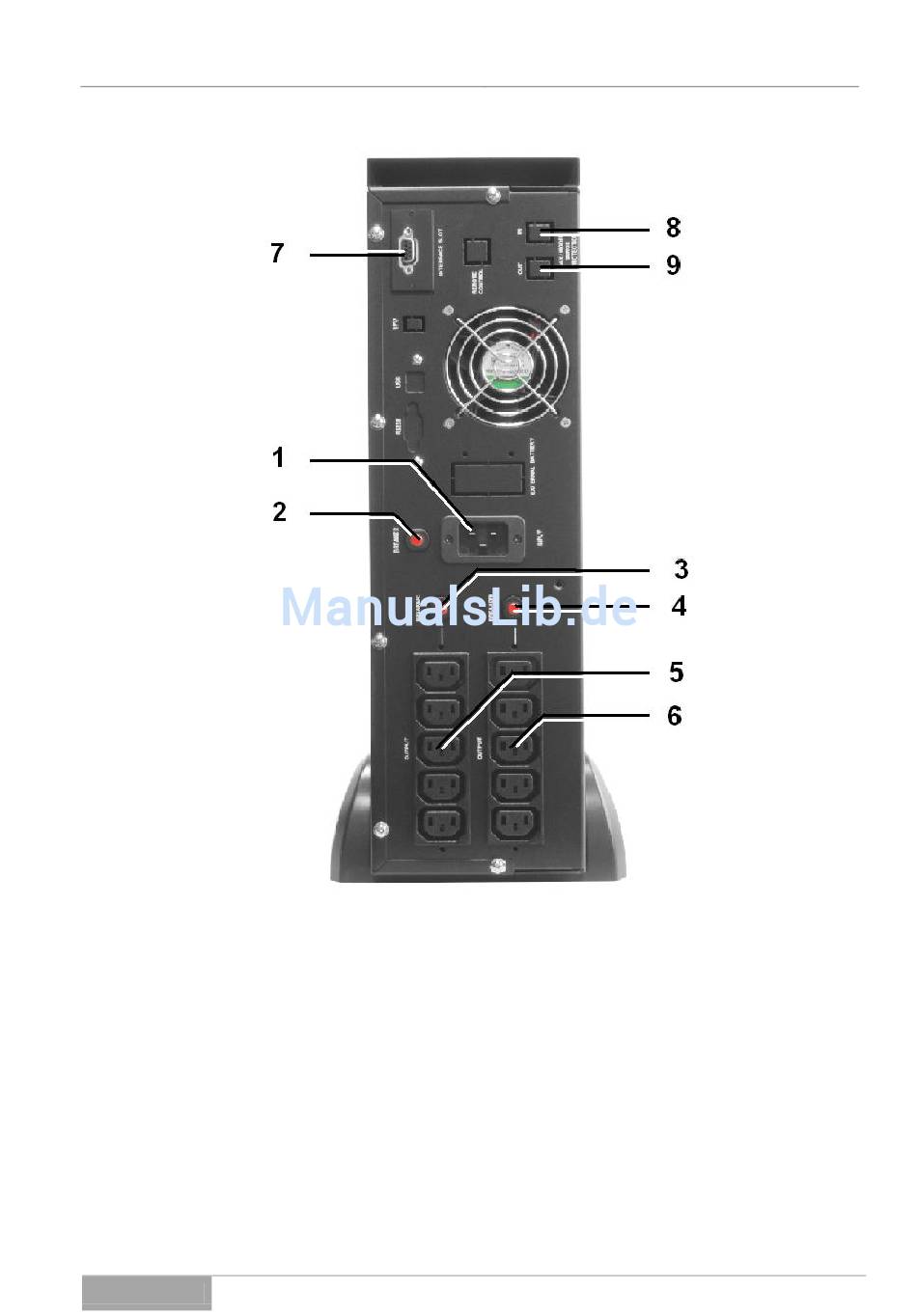

Abb. 3-2 - 3
Serie MTD
Netz-Eingang
Sicherungsautomat Netz-Eingang
Sicherungsautomat USV-Ausgang 1
Sicherungsautomat USV-Ausgang 2
USV Ausgang 1 (5 x 10A)
USV Ausgang 2 (5 x 10A)
Kommunikationsschnittstelle
Eingang-Überspannungsschutz (RJ 45)
Ausgang-Überspannungsschutz (RJ 45)
Rückwand-Ansicht MTD 3000
Gerätebeschreibung der USV
