USV MTD 700 /1000 / 1500 / 2000 / 3000
1
2
3
4
5
6
7
Abb. 3-2 - 2
Serie MTD
Kommunikationsschnittstelle
USV-Ausgang
Netz-Eingang
Eingang-Überspannungsschutz (RJ 45)
Ausgang-Überspannungsschutz (RJ 45)
Sicherungsautomat Netz-Eingang
Anschluss Remote Control

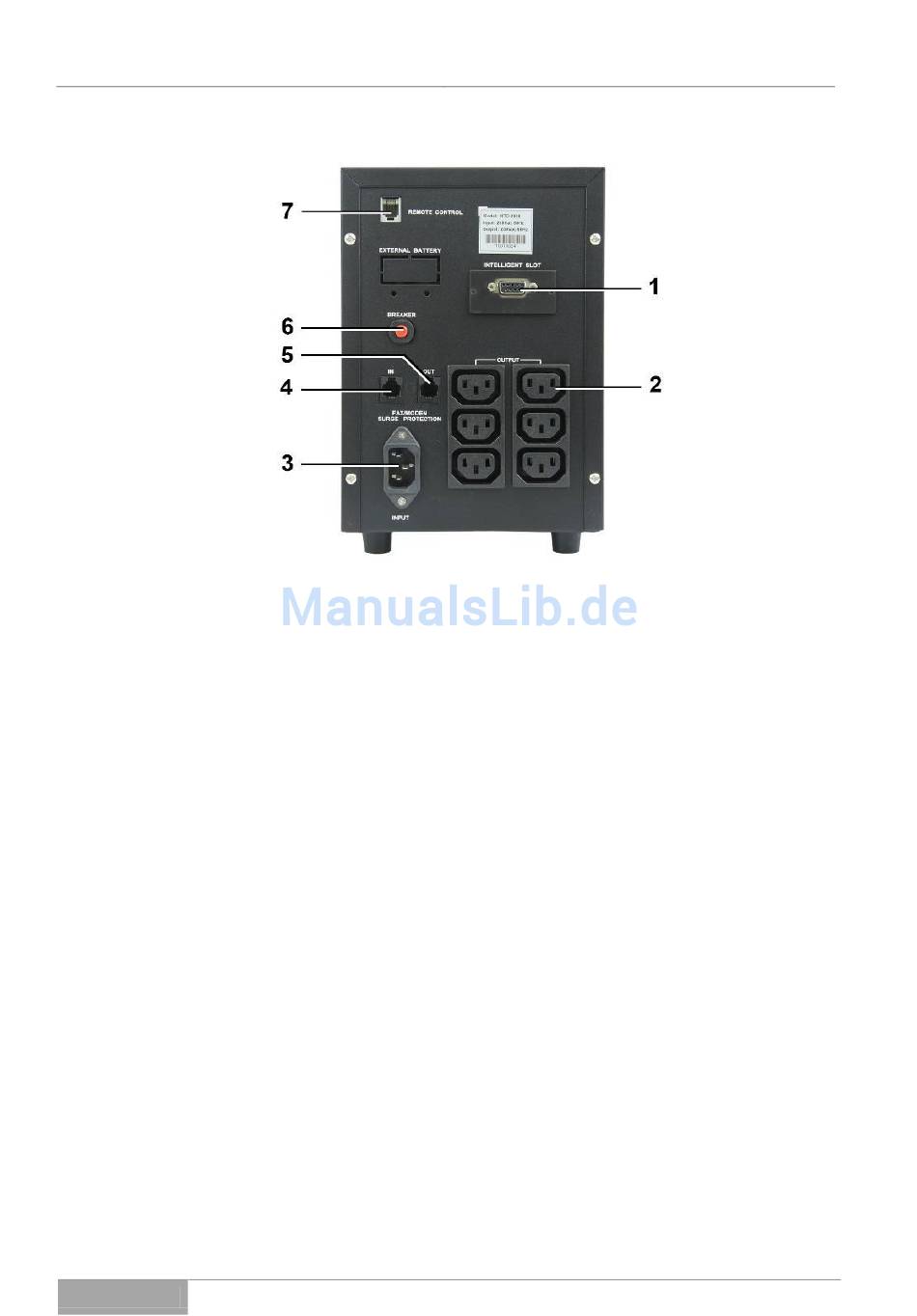

Rückwand-Ansicht MTD 2000
Gerätebeschreibung der USV
