Effekta MTD 700 Betriebsanleitung Seite 30

USV MTD 700 / 1000 / 1500 / 2000 / 3000
1
2
3
4
5
6
7
Abb. 3-2 - 6
Alle an der Rückwand befindlichen Steckverbindungen (Ausnahmen:
RS232-Interface) sind im angeschlossenen Zustand auf Netzpotential.
Auch im abgekoppelten Zustand können durch geräteintern geladene
Kapazitäten gefährlich hohe Spannungen an den Steckverbindungen an-
liegen.
Sowie die Netzeingangsspannung anliegt, ist automatisch die Ladeeinheit
aktiv. D. h. die interne Akkubank wird bereits geladen, ohne dass die USV
gestartet wurde.
Serie MTD
USV-Ausgang
Sicherungsautomat Netz-Ausgang
Netz-Eingang
Kommunikationsschnittstelle
Eingang-Überspannungsschutz (RJ 45)
Ausgang-Überspannungsschutz (RJ 45)
Sicherungsautomat Netz-Eingang

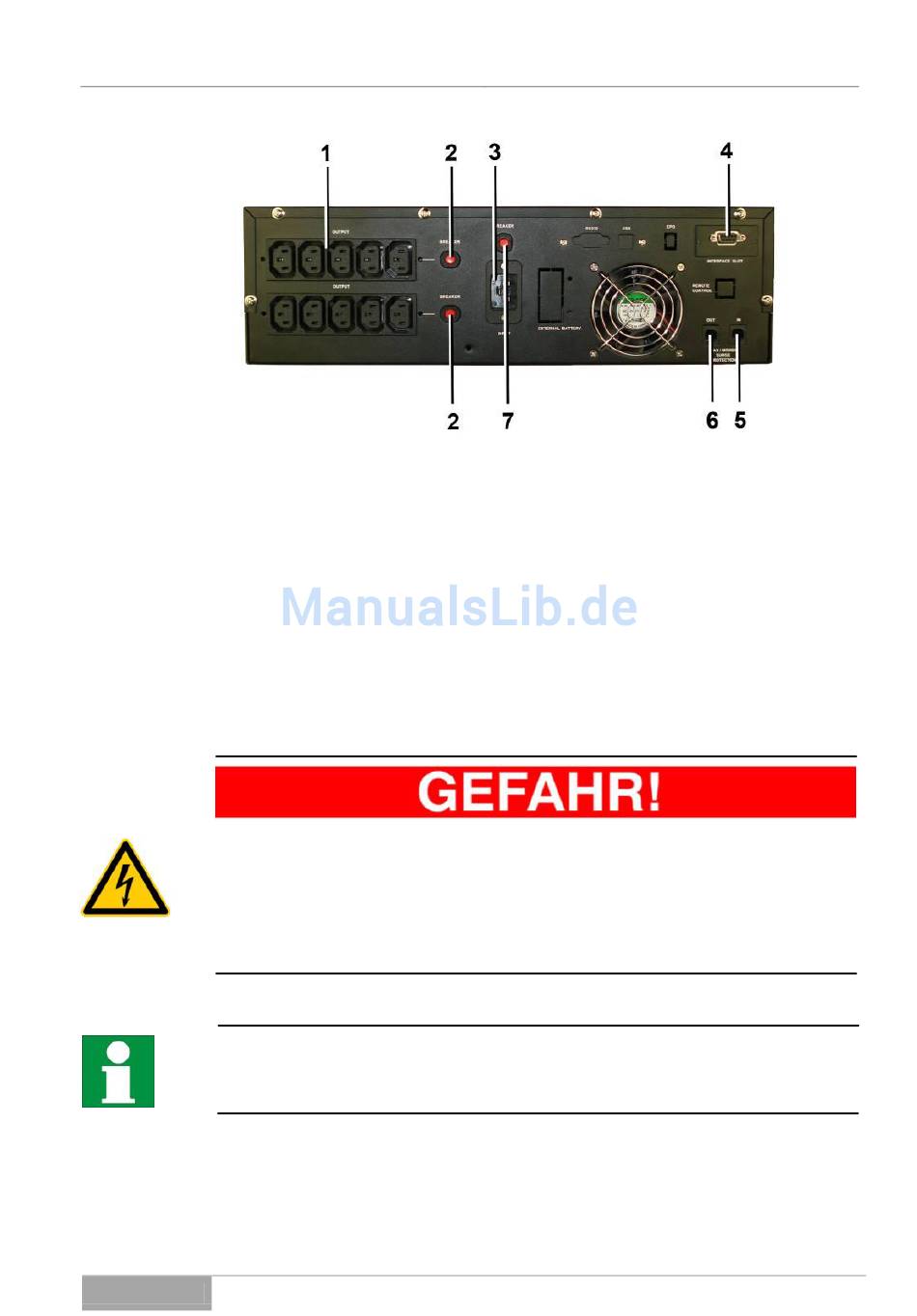

Rückwand-Ansicht MTD 3000RM
Gerätebeschreibung der USV
