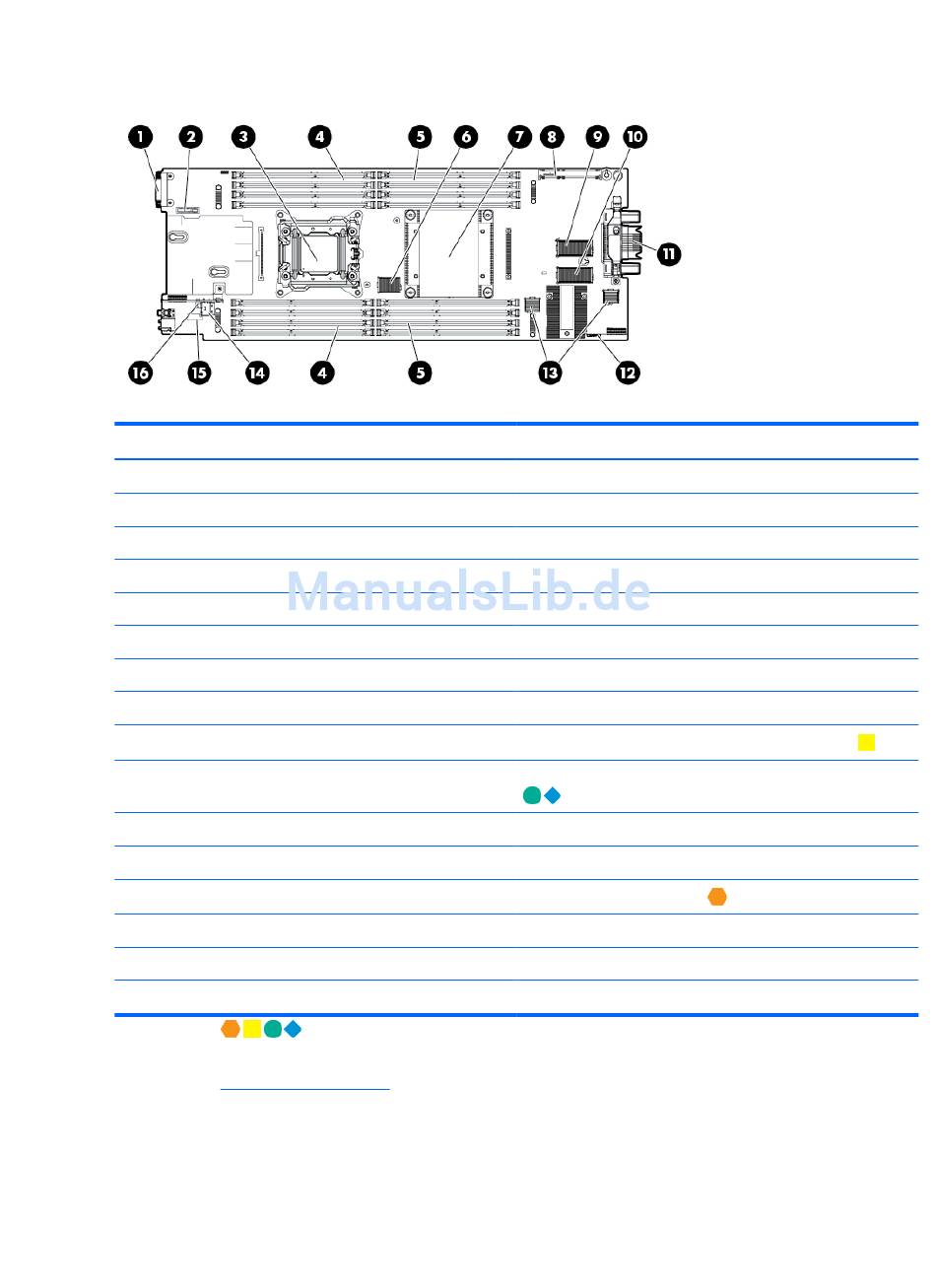

Systemplatinenkomponenten
Element
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Die Symbole
Sie in den HP ProLiant WS460c Gen8 Workstation Blade with WS460c Graphics Expansion Blade Installation Instructions
(HP ProLiant WS460c Gen8 Workstation Blade mit WS460c Graphics Expansion Blade Installationsanleitungen) auf der
HP Website (http://www.hp.com/support).
DEWW
entsprechen den Symbolen an den Verbindungsmoduleinschüben. Weitere Informationen finden
Beschreibung
HP c-Class Blade SUV-Kabelanschluss
Systembatterie
Prozessorsockel 2
DIMM-Steckplätze von Prozessor 2 (8)
DIMM-Steckplätze von Prozessor 1 (8)
SAS-Controller-Anschluss
Prozessorsockel 1 (belegt)
Beschleuniger-Cache-Anschluss
Mezzanine-Anschluss 1 (nur Mezzanine vom Typ A)
Mezzanine-Anschluss 2 (Mezzanine vom Typ A oder Typ B)
Gehäuse-Anschluss
MicroSD-Kartensteckplatz
FlexibleLOM-Anschlüsse (2)
Interner USB-Anschluss
Systemwartungsschalter
TPM-Anschluss
Systemplatinenkomponenten
