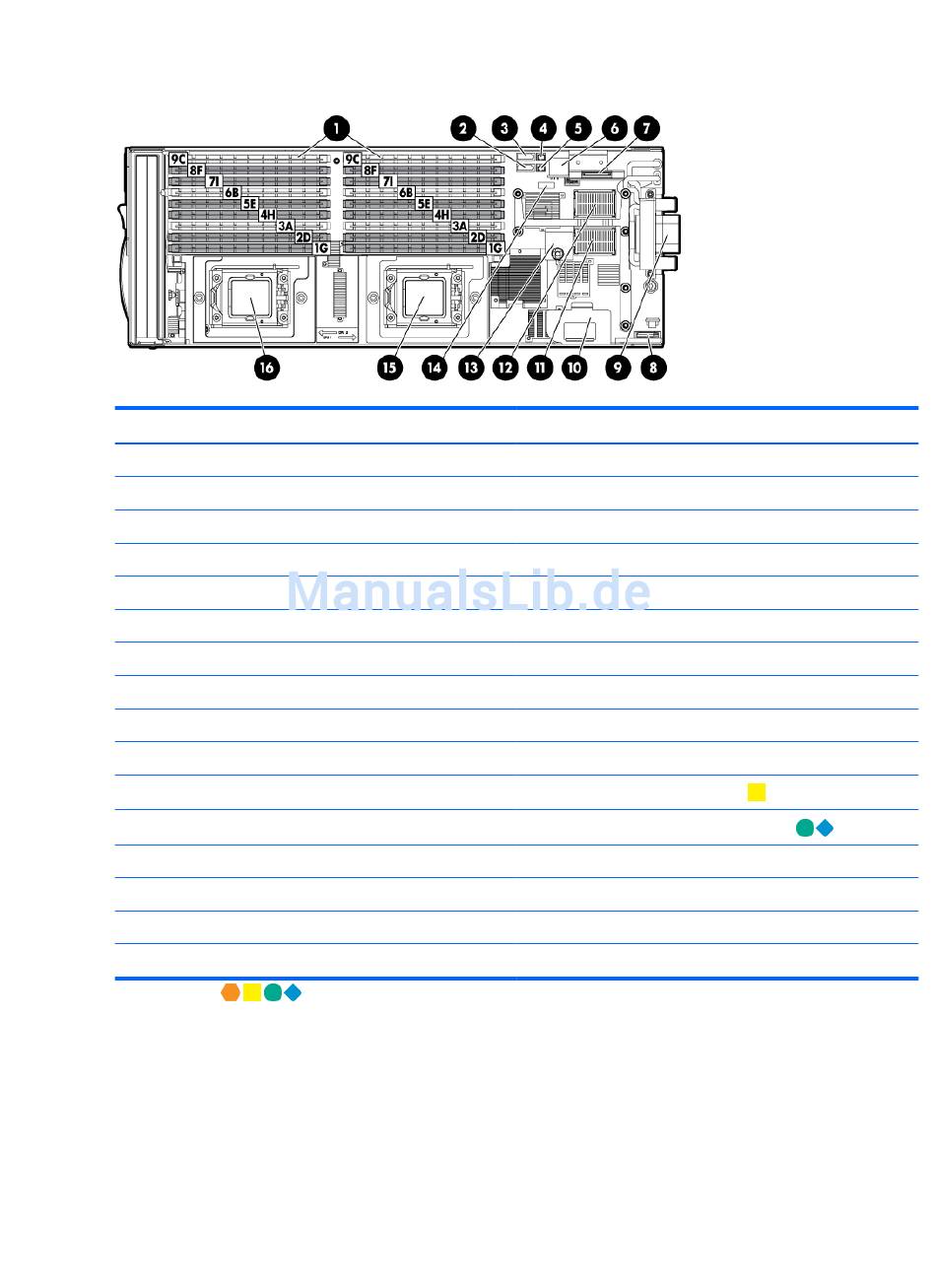

Systemplatinenkomponenten

Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Die Symbole
Sie in den HP ProLiant BL490c G7 Server Blade Installationsanleitungen, die im Lieferumfang des Server Blade
enthalten sind.
DEWW
entsprechen den Symbolen an den Verbindungsmoduleinschüben. Weitere Informationen finden
Beschreibung
DIMM-Steckplätze
SSD-Datenanschluss 2
SSD-Datenanschluss 1
SSD-Netzanschluss 1
SSD-Netzanschluss 2
Interner USB-Anschluss
SD-Kartensteckplatz
Systembatterie/-akku
Gehäuse-Anschluss
Akkufach
Mezzanine-Anschluss 1 (nur Typ I)
Mezzanine-Anschluss 2 (Typ I oder Typ II)
TPM-Anschluss
Systemwartungsschalter
Prozessorsockel 2
Prozessorsockel 1
Systemplatinenkomponenten 3
