Montage- und Betriebsanleitung

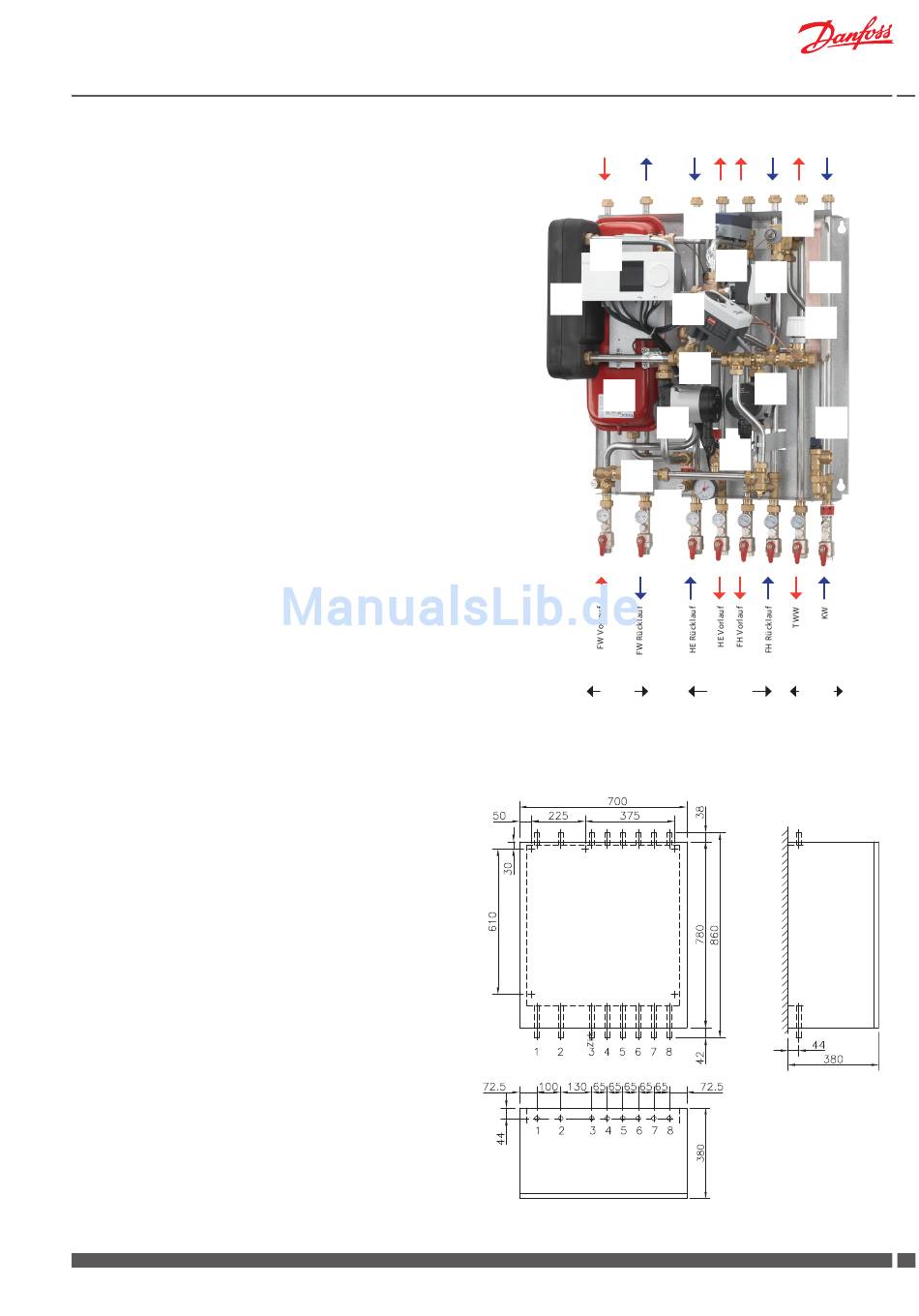

7.3 Akva Lux II VX H2WPWP (ECL 210/A260.1d) - 2 Heizkreise + Trinkwasssererwärmung im Durchflusssystem
1 Plattenwärmeübertrager HE
2 Plattenwärmeübertrager TWW
5 Schmutzfänger
8 Umwälzpumpe, HE
10 Umwälzpumpe, FH
11 Sicherheitsventil, HE
12 Sicherheitsventil, TWW
16 Ausdehnungsgefäß
24 Passstück für WMZ
25 Elektronische Regelung
29 Elektrischer Stellantrieb AMV 13
30 Volumenstromregler mit Motorstellventil AHQM
33 Elektrischer Stellantrieb AMV 150
34 3-Wege Ventil VMV 30/15
38 PTC2+P Regler
40 Thermostat für Bypass/Zirkulation
57 Sicherheitsthermostat Jumo AT
Für diese Station ist Anschluß oben oder unten möglich.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert wer-
den und bauseits einzubauen sind.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön-
nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom-
ponenten werden immer der Lieferung beigelegt.
Maße:
Maße ohne Verkleidung
H860 x B650 x T365 mm
Maße mit Verkleidung
H860 x B700 x T380 mm
Anschlüsse:
Reihefolge:
1 Fernwärme (FW) Vorlauf
2 Fernwärme (FW) Rücklauf
3 Heizung (HE) Rücklauf
4 Heizung (HE) Vorlauf
5 Fussbodenheizung (FH) Vorlauf
6 Fussbodenheizung (FH) Rücklauf
7 TWW
8 KW
Anschlussmaße:
FW: G¾" (AG)
KW, TWW, HE, FH: G¾" (IG)
Zirk. R½" (IG)
Danfoss District Energy
Akva Lux II VX
25
1
16
5
Primär
von oben
VI.GP.Q1.03
38
57
34
33
29
30
10
8
11
24
5
Sekundär
Wand
2
40
12
Primär
9 9
