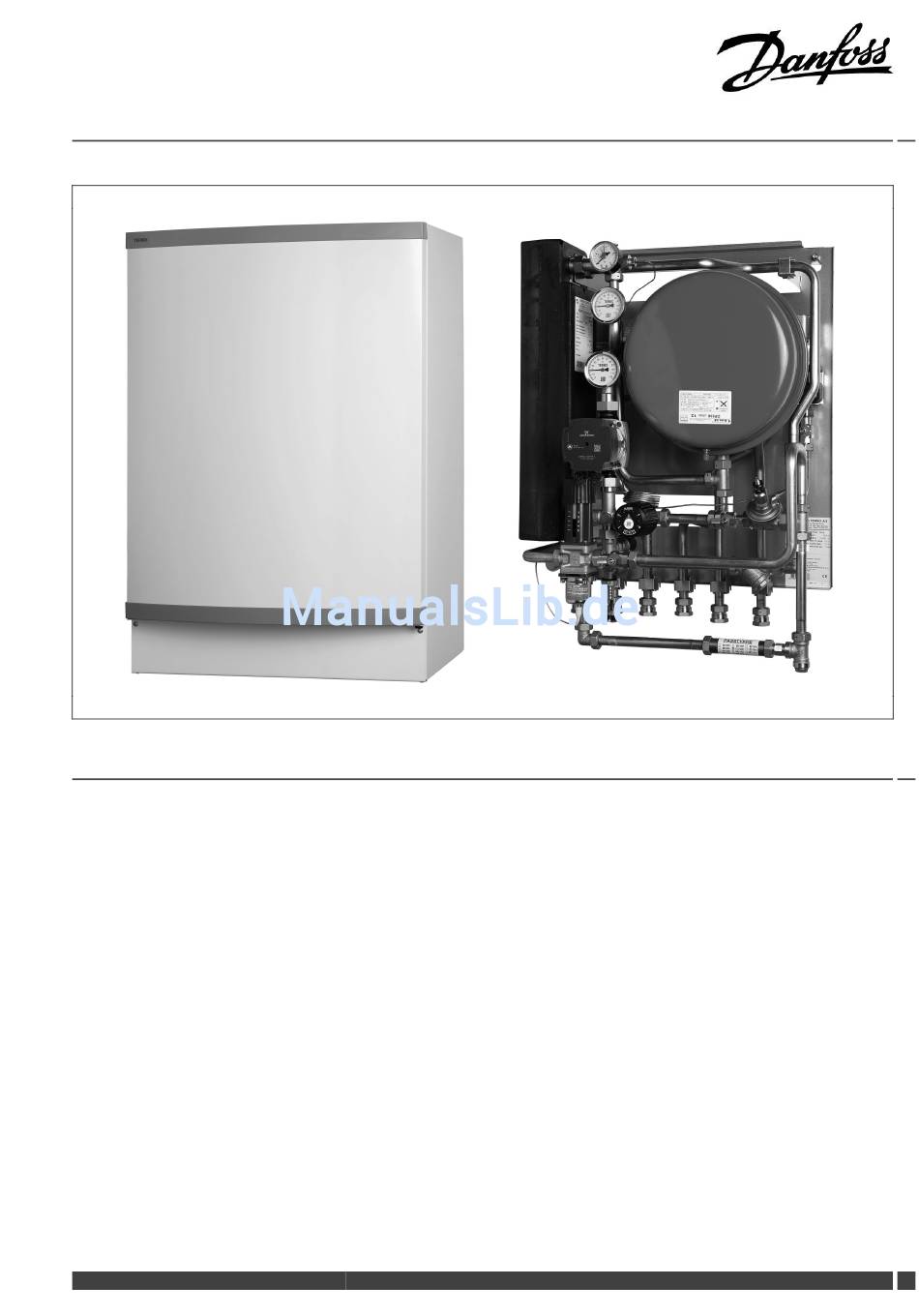

Betriebsanleitung
Termix VVX-B
1.0 Inhaltsverzeichnis
1.0 Inhaltsverzeichnis ............................................ 1
2.0 Funktionsbeschreibung.................................... 2
3.0 Sicherheitshinweise ......................................... 3
3.1
Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4.0 Montage.......................................................... 4
4.1
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4.2
Inbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4.3
Elektrische Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5.0 Aufbau ............................................................ 8
5.1
Aufbau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5.2
Schematische Darstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
6.0 Regelkomponenten.......................................... 10
6.1
Heizkreis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
6.2
Trinkwasser-Temperaturregelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6.3
Sonstiges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6.4
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Danfoss District Energy
7.0 Fehlersuche .................................................... 18
7.1
Allgemeine Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
7.2
Fehlersuche: WW-Versorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
7.3
Problemlösung Heizung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
7.4
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
8.0 Erklärung ........................................................ 23
8.1
Konformitätserklärung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
VI.CW.F4.03 / LTY40400
DEN-GT
1
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Danfoss Termix VVX-B
Inhaltszusammenfassung für Danfoss Termix VVX-B
-
Seite 1: Inhaltsverzeichnis
Betriebsanleitung Termix VVX-B 1.0 Inhaltsverzeichnis 1.0 Inhaltsverzeichnis ..........1 7.0 Fehlersuche ............ 18 Allgemeine Fehlersuche ......... . 18 Fehlersuche: WW-Versorgung. -
Seite 2: Funktionsbeschreibung
2.0 Funktionsbeschreibung Indirekte Übergabestation für Wohnungen sowie für Ein- und Mehrfamilienhäuser mit bis zu 7 Wohnungen Anwendung Die Übergabestation Termix VVX-B ist eine Komplettlösung zur Raumheizung und Trinkwassererwärmung, die mit optimaler Sicherheit, effizienter Wärmeübertragung, wartungsfreundlicher Konstruktion und kompakter Bauweise überzeugt. Die Übergabestation wird eingesetzt, wenn ein Wärmeübertrager... -
Seite 3: Sicherheitshinweise
Betriebsanleitung Termix VVX-B 3.0 Sicherheitshinweise 3.1 Allgemeine Sicherheitshinweise Die folgende Anleitung bezieht sich auf das Standarddesign der Station. Auf Anfrage sind Sonderversionen der Station erhältlich. Nur autorisierte Fachkräfte Vor der Installation und Inbetriebnahme der Station sollte diese Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von Betriebsanleitung aufmerksam durchgelesen werden. -
Seite 4: Montage
Eine Vielzahl von Energiequellen, wie z. B. Öl, Gas oder Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von Solarenergie kann als Hauptenergiequelle für Fernwärmestationen qualifizierten und autorisierten Fachleuten durchgeführt werden. von Danfoss verwendet werden. Zur Vereinfachung bezeichnet Fernwärme die Hauptenergiequelle. Anschlussart: 1. Fernwärme-Vorlauf (FVL) 2. - Seite 5 Betriebsanleitung Termix VVX-B 4.1.1 Einbau Montage: Ausreichende Abstände Lassen Sie um die Station herum ausreichende Abstände für Installations- und Wartungsarbeiten. Ausrichtung Die Station muss so montiert werden, dass sämtliche Bauteile, Schlüssellöcher und Typenschilder ordnungsgemäß positioniert sind. Falls Sie die Station auf andere Weise montieren möchten, wenden Sie sich an Ihren Händler.
-
Seite 6: Inbetriebnahme
Betriebsanleitung Termix VVX-B 4.2 Inbetriebnahme Inbetriebnahme, indirektes Heizen Befüllen: Anschlüsse erneut festziehen 1. Erste Befüllung Nachdem die Anlage mit Wasser befüllt und in Betrieb genommen Bei der ersten Befüllung muss der Wärmeübertrager langsam mit wurde, ist ein erneutes Nachziehen erforderlich. SÄMTLICHE Wasser gefüllt werden, bis er seinen Arbeitsdruck erreicht. -
Seite 7: Elektrische Anschlüsse
Betriebsanleitung Termix VVX-B Fußbodenheizung: Pumpenstoppfunktion Wird die Übergabestation zusammen mit einer Fußbodenheizung verwendet, muss die Umwälzpumpe an die Pumpenstoppfunktion des Reglers für die Fußbodenheizung angeschlossen sein. Die Pumpe muss ausgeschaltet werden, wenn alle Kreisläufe der Fußbodenheizung geschlossen sind. Gewährleistung Ist dies nicht möglich, muss das Wasser durch den Bypass umgeleitet werden. -
Seite 8: Aufbau
Betriebsanleitung Termix VVX-B 5.0 Aufbau 5.1 Aufbau Ihre Fernwärmestation kann optisch von der hier abgebildeten Station abweichen. Beschreibung des Aufbaus A Wärmeübertrager, Heizung Schmutzfänger 38 Ausdehnungsgefäß B Wärmeübertrager. TWW 10 Heizungsumwälzpumpe 41 Passstück, Wärmemengenzähler 14 Fühlertasche, Wärmemengenzähler 1A Sommerventil 48 Entlüfter, manuell Sicherheitsventil 20 Füll-/Ablaufhahn... -
Seite 9: Schematische Darstellung
Betriebsanleitung Termix VVX-B 5.2 Schematische Darstellung Ihre Fernwärmestation kann optisch von der schematischen Darstellung abweichen. Schematische Darstellung A Wärmeübertrager, Heizung 10 Heizungsumwälzpumpe 31 Differenzdruckregler B Wärmeübertrager TWW 14 Fühlertasche, Wärmemengenzähler 38 Ausdehnungsgefäß 41 Passstück, Wärmemengenzähler Kugelhahn 18 Thermometer 20 Füll-/Ablaufhahn 42 Sicherheitsventil/Rückschlagventil... -
Seite 10: Regelkomponenten
Betriebsanleitung Termix VVX-B 6.0 Regelkomponenten 6.1 Heizkreis 6.1.1 Differenzdruckregler Der Differenzdruckregler gleicht Schwankungen des Drucks im Fernwärmenetz aus. Der Betriebsdruck in der Übergabestation unterliegt folglich keinen Schwankungen. 6.1.2 HE-Temperaturregelung Die Heizkreistemperatur wird vom Heizungsregler geregelt. 6.1.3 RAVK-Regler RAVK-Regler (25-65 °C) Die Temperatureinstellung verhält sich wie folgt: 1 = 25 °C... -
Seite 11: Durchflussregler Mit Motorstellventil
Durchflussregler mit Motorstellventil. Der Regler schließt sich, wenn der eingestellte max. Durchfluss überschritten wird. Dieser Durchflussregler kann zusammen mit den elektrischen Stellantrieben von Danfoss mit oder ohne Sicherheitsfunktion verwendet werden. Bei Stromausfall kann ein Motor mit Federrückführung als Sicherheitsfunktion dienen. -
Seite 12: Außentemperaturfühler (Esmt)
Betriebsanleitung Termix VVX-B 6.1.7 Außentemperaturfühler (ESMT) Außenfühler sollten so angebracht sein, dass sie keinem direkten Sonnenlicht ausgesetzt sind. Sie sollten sich nicht in der Nähe von Türen, Fenstern oder Abluftrohren befinden. 6.1.8 TP7000 Das TP7000 ist ein elektronisches, für 7 Tage programmierbares Raumthermostat. - Seite 13 Betriebsanleitung Termix VVX-B 6.1.10 Grundfos UPM3 AUTO L – Bedienungsanleitung Regelungsart Durch Betätigen der Drucktaste können Sie von der Leistungsübersicht zur Einstellungsübersicht wechseln. In der Einstellungsübersicht ist abzulesen, mit welcher Betriebsart die Umwälzpumpe geregelt wird. Nach zwei Sekunden wechselt die Anzeige zur Leistungsübersicht zurück.
-
Seite 14: Trinkwasser-Temperaturregelung
Betriebsanleitung Termix VVX-B 6.2 Trinkwasser-Temperaturregelung Trinkwasser-Temperaturregelung In den Stationen von Danfoss werden verschiedene Arten von Trinkwasser-Temperaturregelungen verwendet. Die Trinkwasser-Temperatur sollte auf 45-50 °C eingestellt werden, da damit das Warmwasser optimal genutzt werden kann. Bei Trinkwasser-Temperaturen über 55 °C steigt die Wahrscheinlichkeit von Kalkablagerungen deutlich an. -
Seite 15: Sonstiges
Betriebsanleitung Termix VVX-B 6.3 Sonstiges 6.3.1 Sicherheitsventil Der Zweck des Sicherheitsventils ist es, die Fernwärmestation vor zu hohem Druck zu schützen. Das Abblasrohr des Sicherheitsventils darf nicht geschlossen werden. Der Abblasrohrausgang sollte so platziert werden, dass er sich frei entleeren kann, und zu sehen ist, wenn Flüssigkeit aus dem Sicherheitsventil tropft. - Seite 16 Betriebsanleitung Termix VVX-B 6.3.4 Passstück Die Übergabestation ist mit einem Passstück für den Energiezähler ausgestattet. Einbau von Energiezählern: 1. Kugelhähne schließen Kugelhähne an FVL und FRL schließen, falls sich Wasser in der Anlage befindet. 2. Muttern lösen Muttern am Passstück lösen.
-
Seite 17: Wartung
Überprüfen Sie, ob die Anlage gründlich entlüftet wurde. Die Inspektionen sollten mindestens alle zwei Jahre durchgeführt werden. Ersatzteile können bei Danfoss bestellt werden. Stellen Sie bitte sicher, dass Sie in Ihrer Anfrage auch die Seriennummer der Station angeben. Danfoss District Energy VI.CW.F4.03 / LTY40400... -
Seite 18: Fehlersuche
Betriebsanleitung Termix VVX-B 7.0 Fehlersuche 7.1 Allgemeine Fehlersuche Bei Betriebsstörungen sollten vor dem Ergreifen von Maßnahmen folgende grundsätzliche Aspekte überprüft werden: • Ist die Station an die Spannungsversorgung angeschlossen? Nur autorisierte Fachkräfte • Sind die Filter der Versorgungs-Vorlaufleitung sauber? Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von qualifizierten und autorisierten Mitarbeitern durchgeführt werden. -
Seite 19: Problemlösung Heizung
Betriebsanleitung Termix VVX-B 7.3 Problemlösung Heizung Lösung Problem Mögliche Ursache Zu wenig oder zu viel Wärme. Schmutzfänger im Fernwärme- oder Schmutzfänger reinigen. Heizkreis (Heizkörperkreis) ist verstopft. Der Filter im Energiezähler des Filter reinigen (nach Rücksprache mit dem Fernwärmekreises ist verstopft. -
Seite 20: Entsorgung
Betriebsanleitung Termix VVX-B FVL-Temperatur zu gering. Falsche Einstellung der automatischen Automatische Steuerung einstellen – siehe Steuerung, wenn vorhanden. Anleitung für die automatische Steuerung. Defekter Regler. Der Regler reagiert nicht Hersteller der automatischen Steuerung hinzuziehen oder Regler austauschen. so, wie er dies gemäß Anleitung sollte Fühler des selbsttätigen Thermostats ist... - Seite 21 Betriebsanleitung Termix VVX-B Danfoss District Energy VI.CW.F4.03 / LTY40400 DEN-GT...
- Seite 22 Betriebsanleitung Termix VVX-B Danfoss District Energy DEN-GT VI.CW.F4.03 / LTY40400...
-
Seite 23: Erklärung
Betriebsanleitung Termix VVX-B 8.0 Erklärung 8.1 Konformitätserklärung Kategorie 0 mit elektrischen Geräten Danfoss District Energy VI.CW.F4.03 / LTY40400 DEN-GT... - Seite 24 Betriebsanleitung Termix VVX-B Produced by Danfoss A/S © 12/2016...
