Montage- und Betriebsanleitung
Montage- und Betriebsanleitung

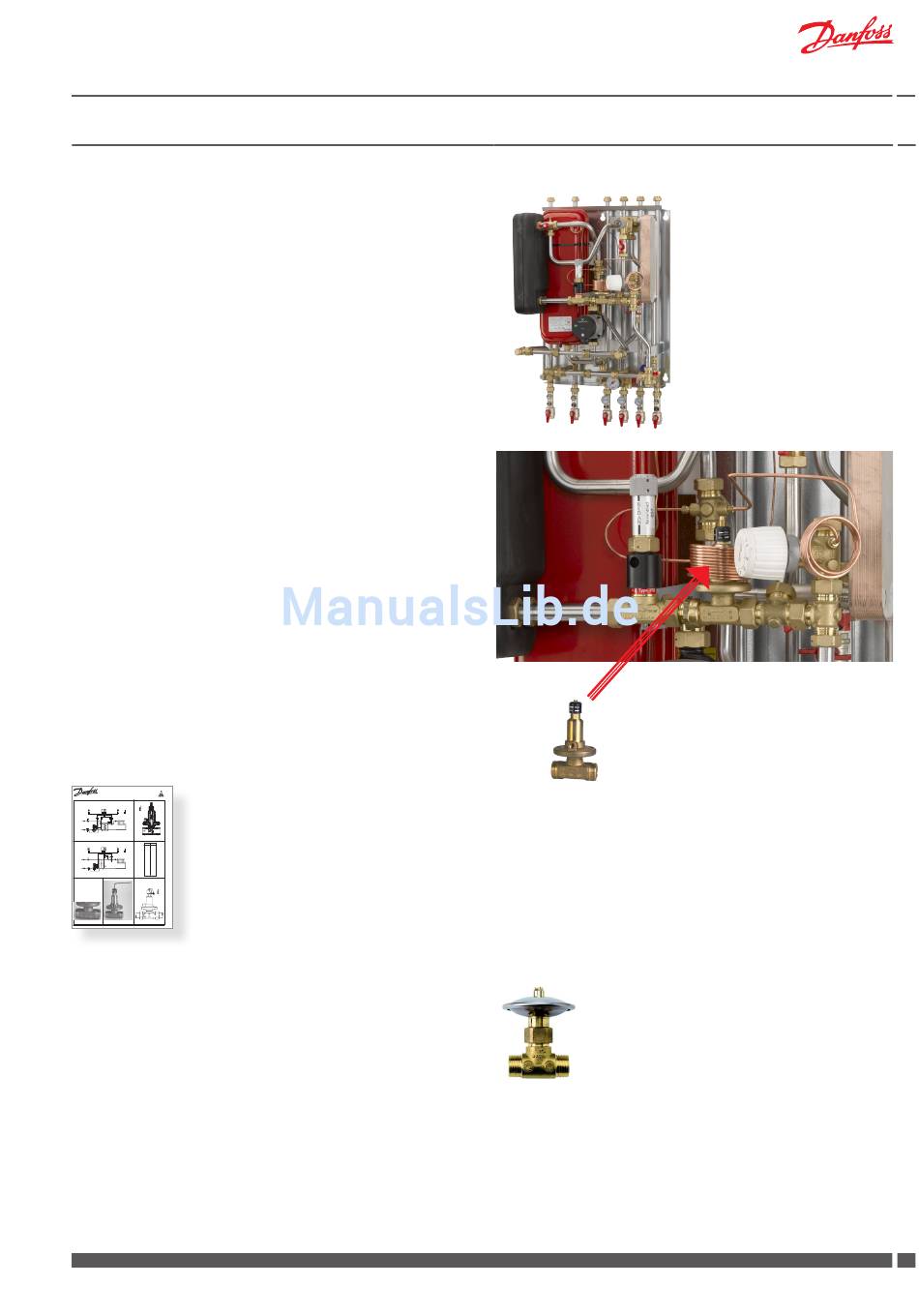

12.0 Beschreibung von Akva Lux II VX Variante
12.1 Akva Lux II VX (thermostatisch geregelt)
Indirekte Fernwärme Anschlussstation für Einfamilienhäuser, Rei-
henhäuser und Wohnungen. Mit einem Heizkreis für Heizkörper
oder Fussbodenheizung und Trinkwassererwärmung im Durch-
flusssystem. Wandmontage mit Anschlussleitungen nach oben
und unten.
Die Vorlauftemperatur zum Heizkreis wird durch ein selbsttätiges
Thermostat T°C 200 geregelt.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön-
nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom-
ponenten werden immer der Lieferung beigelegt.
Differenzdruckregler
(Standard auf Systeme mit selbsttätigen Thermostat).
Der Differenzdruckregler reduziert den schwankenden Druck des
Fernwärmenetzes auf einen kleinen und festen betriebsdruck in der
Station, und sichert dadurch optimale Betriebsbedingungen für die
Regeleinrichtung.
Differenzdruckregler AVPL
Der AVPL ist ein selbsttätigen Differenzdruckregler für PN 16 mit
einstellbarem Differenzdruck. Der AVPL hält den Differenzdruck auch
bei veränderlichem Eingangsdruck konstant.
Der AVPL ist auf einen beliebigen Differenzdruck zwischen 0,05 bar
und 0,25 bar einstellbar. Werkseits ist der Regler auf 0,1 bar eingestellt.
Eine Umdrehung der Einstellspindel mit einem Inbusschlüssel NV 3.1
entspricht ca. 0,01 bar. Die gewünschte Raumtemperatur ist an den
Heizkörperthermostaten einzustellen.
Die Reglereinstellungen können in Übereinstimmung mit den beilie-
genden Instruktionen geändert werden.
Differenzdruckregler (PN 16) AVPL
Einbau im Rücklauf, beliebigen Differenzdruck einstellbar.
Instructions
AVPL 1.0/1.6
1
5
r
kPa
20
25
19
24
18
23
17
22
16
21
15
20
14
19
13
18
12
17
11
16
10
15
9
14
8
13
7
12
6
11
5
10
4
9
3
8
2
7
1
6
0
5
2
6
3
4
7
7369316-0 SIBC
VI.CB.T1.6K © Danfoss 05/03
1
Alternativer Differenzdruckregler TD200
Alternativ kann einen Differenzdruckregler Typ TD200 in der Sta-
tion eingebaut werden.
Der Differenzdruckregler TD200 ist vom Werk mit festem Sollwert
voreingestellt und soll nicht nachgestellt werden.
Danfoss District Energy
Akva Lux II VX
Akva Lux II VX (thermostatisch geregelt)
AVPL
VI.GP.Q1.03
15 15
DKDHR
