Montage- und Betriebsanleitung

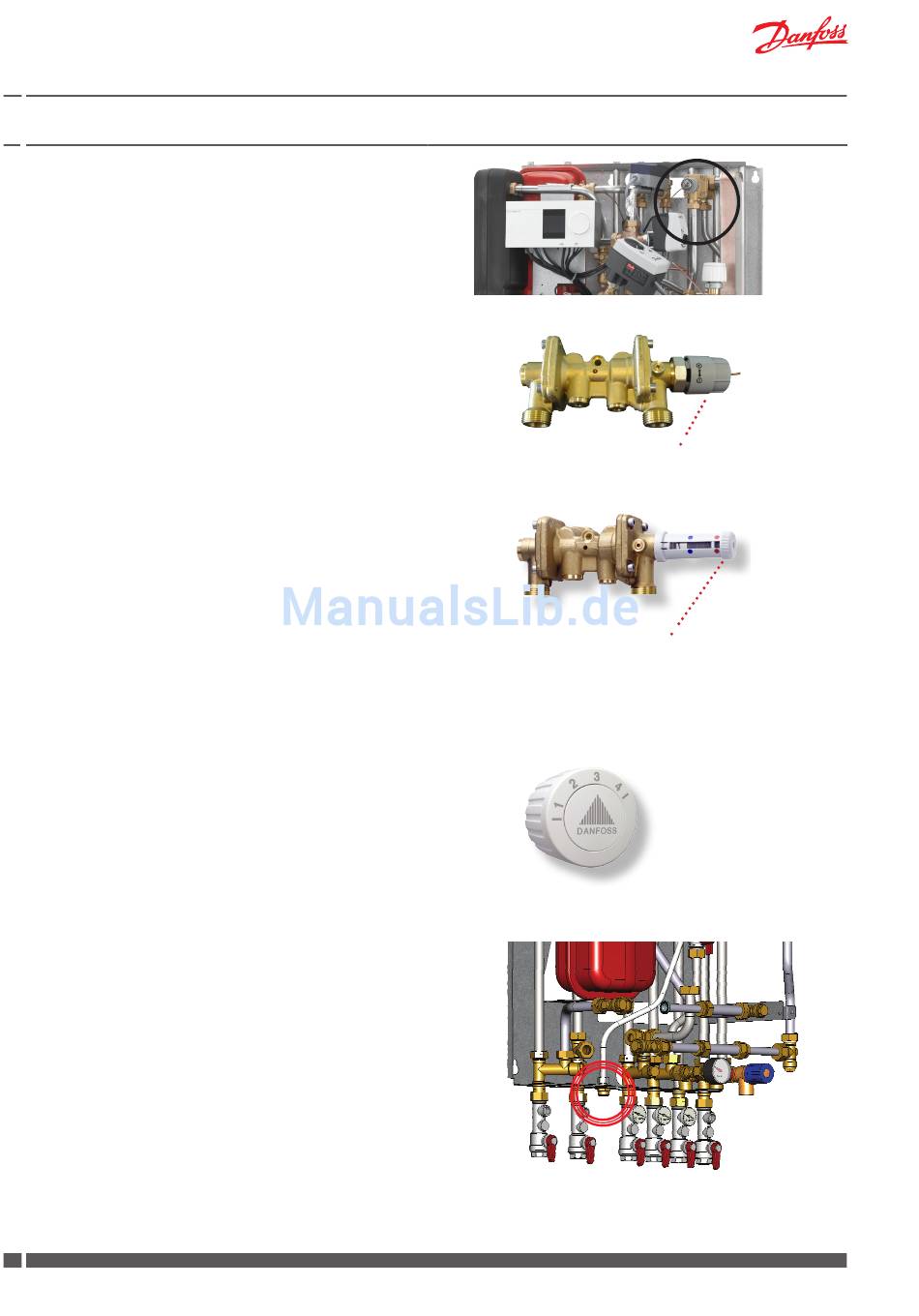

14.0 Brauchwarmwasser

Beschreibung
Das Trinkwarmwasser wird über einen Wärmeübertrager erhitzt
und die Temperatur mit einem thermo-hydraulischen Regler ohne
Hilfsenergie PTC2+P mit eingebautem Differenzdruckregler gere-
gelt (1). Der Druckgesteuerte Teil stellt sicher, dass der Wärmeüber-
trager bei Warmwasserzapfung sowohl primär- (Fernwärme) als auch
sekundärseitig (TWW) sofort durchströmt wird und der Durchfluss
nach Beendigung des Zapfvorganges sofort unterbrochen wird.

14.1 Regelung der Warmwassertemperatur

PTC2 Regler für Trinkwarmwasser (1).
Die Warmwassertemperatur wird durch Drehen des Handgriffes in
Richtung "+" (wärmer), oder "-" (kälter) eingestellt. Zuerst den Hand-
griff im Urzeigersinn drehen - bis zum Anschlag/bis der Handgriff
nicht mehr gedreht werden kann. Dan drehen Sie den Handgriff ge-
gen den Uhrzeigersinn, bis die Temperatur des Zapfwassers ca. 48°C
beträgt (7-8 l/min.). Die Temperatur sollte nie 55°C übersteigen, um
Kalkbildung im Wärmeübertrager zu vermeiden.
Alternativer Brauchwarmwasserregler PM2+P
Die Temperatur kann als Alternative mit einem durchflussgestuerten
Regler PM2+P geregelt werden. Die Warmwassertemperatur wird durch
Drehen des Handgriffes in Richtung "rot" (wärmer), oder "blau" (kälter).
Zuerst den Handgriff im Urzeigersinn drehen - bis der Drehzapfen sich
gegenüber dem blauen Punkt befindet. Dann drehen Sie den Handgriff
gegen den Uhrzeigersinn, bis die Temperatur des Zapfwassers ca. 48°C
beträgt (7-8 l/min.). Die Temperatur sollte nie 55°C übersteigen, um Kalk-
bildung im Wärmeübertrager zu vermeiden.
(NB! Der Drehzapfen muss zwischen den blauen und roten Punkten po-
sitioniert werden, als sonst der Regler abgestellt wird)

14.2 Bypass- oder Zirkulationsthermostat

Bypass Thermostat (Werkseinstellung)
Standardgemäß wird die Wohnungsstation mit einem thermo-
statischen Bypass Danfoss FJVR mit Rücklauftemperaturbegrenzer
10/50 °C für Bypassbetrieb ausgerüstet. Warmwasserzapfungenen
können dadurch ohne Wartezeit erfolgen. Es wird empfohlen den
Thermostat in Pos. 3 einzustellen. Falls die Warmwassertemperatur
zu langsam ansteigt, kann es notwendig sein, den Thermostat höher
als Pos. 3 einzustellen.
Sonst ist TWW-Zirkulation zu etablieren.
Zirkulationsthermostat / Ümrüstung auf TWW-Zirkulation
Wenn eine Zirkulationsleitung in der Hausinstallation vorhanden ist,
ist die Station an die Zirkulationsleitung anzuschließen, und eine Um-
rüstung von Bypassbetrieb auf TWW-Zirkulation ist vorzunehmen..
Eine Umrüstung auf WW-Zirkulation ist bauseitig möglich, und er-
fordert nur ein zusätzliches thermostatisches Zirkulationssatz (ge-
hört nicht zum Lieferumfang und muss separat bestellt werden, -
siehe Foto Seite 25).
Die Zirkulationsleitung der Hausinstallation ist an einen Messing-
Nippel, den auf dem Zirkulationsschlauch der Station montiert ist,
anzuschliessen (siehe bitte Anweisungen über Umrüstung auf TWW-
Zirkulation auf der nächsten Seite).
Wird die Umwälzpumpe über eine Schaltuhr gesteuert, empfehlen
wir, dass die Zirkulationswassertemperatur auf ca. 35 ° C eingestellt
wird.
Bitte bemerken! Wenn die Umwälzpumpe (außerhalb der Station)
für einen längeren Zeitraum abgeschaltet, wird es empfohlen,
dass der Thermostat im gleichen Zeitraum geschlossen wird.
24 DKDHR
Akva Lux II VX
1
2
VI.GP.Q1.03
Regelhandgriff
Regelhandgriff
Einstellskala (Richtwerte)
Pos. 2 = 30°C
3 = 40°C
4 = 45°C
Danfoss District Energy
