Montage- und Betriebsanleitung

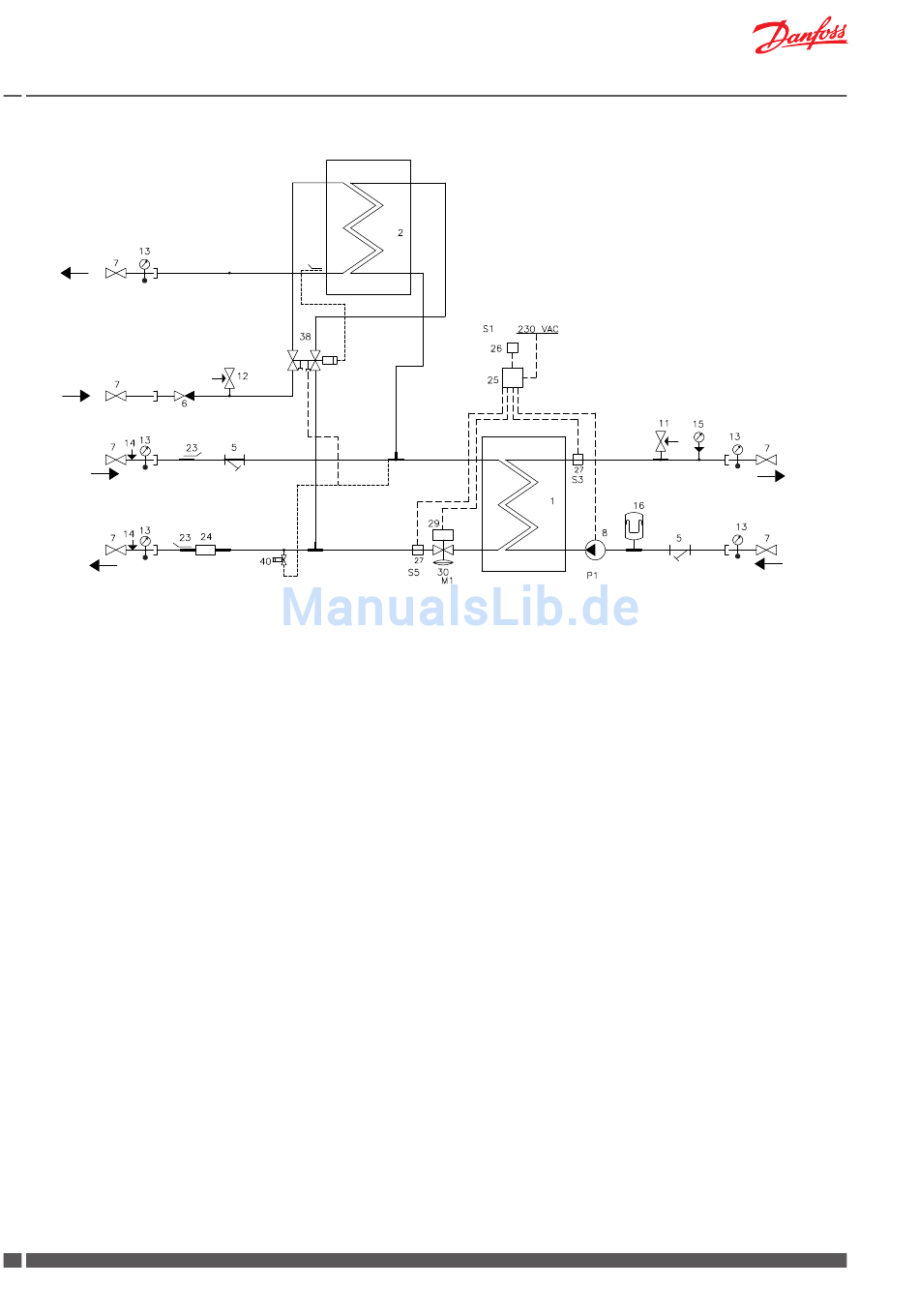

5.4 Akva Lux II VX HWP (ECL 210/A230.1a) - 1 Heizkreis und Trinkwarmwassererwärmung im Durchflusssystem
WW
KW
FW
Vorlauf
FW
Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung
2 Plattenwärmeübertrager, WW, mit Dämmung
5 Schmutzfänger
6 Rückschlagventil
7 Absperrventil
8 Umwälzpumpe HE
11 Sicherheitsventil, Heizung
12 Sicherheitsventil, WW
13 Thermometer
14 Manometerstutz
15 Manometer
16 Ausdehnungsgefäß
23 Fühlertasche für WMZ ½"
24 Passstück für WMZ, 3/4" x 110 mm
25 Regler Danfoss ECL 210/A230.1a
26 Außenfühler Danfoss ESMT
27 Anlegefühler Danfoss ESMC
29 Elektrischer Stellantrieb AMV 150
30 Volumenstromregler mit Motorstellventil AHQM
38 PTC2+P Regler
40 Danfoss Thermostat für Bypass/Zirkulation
----------------------------------------------------------------------
Zubehör:
Zirkulationsset (nicht im Lieferumfang enthalten)
Elektronischer Danfoss Regler ECL 310 (nicht im Lieferumfang enthalten)
Für Elektro-Anschluss siehe bitte separate ECL-Applikationsanleitung.
4
DKDHR
Akva Lux II VX
Zirk.
Bypass
VI.GP.Q1.03
HE
Vorlauf
HE
Rücklauf
