Betriebsanleitung Termix Compact 28 VX-FI / HWP / HWS

5.2 Schematische Darstellung

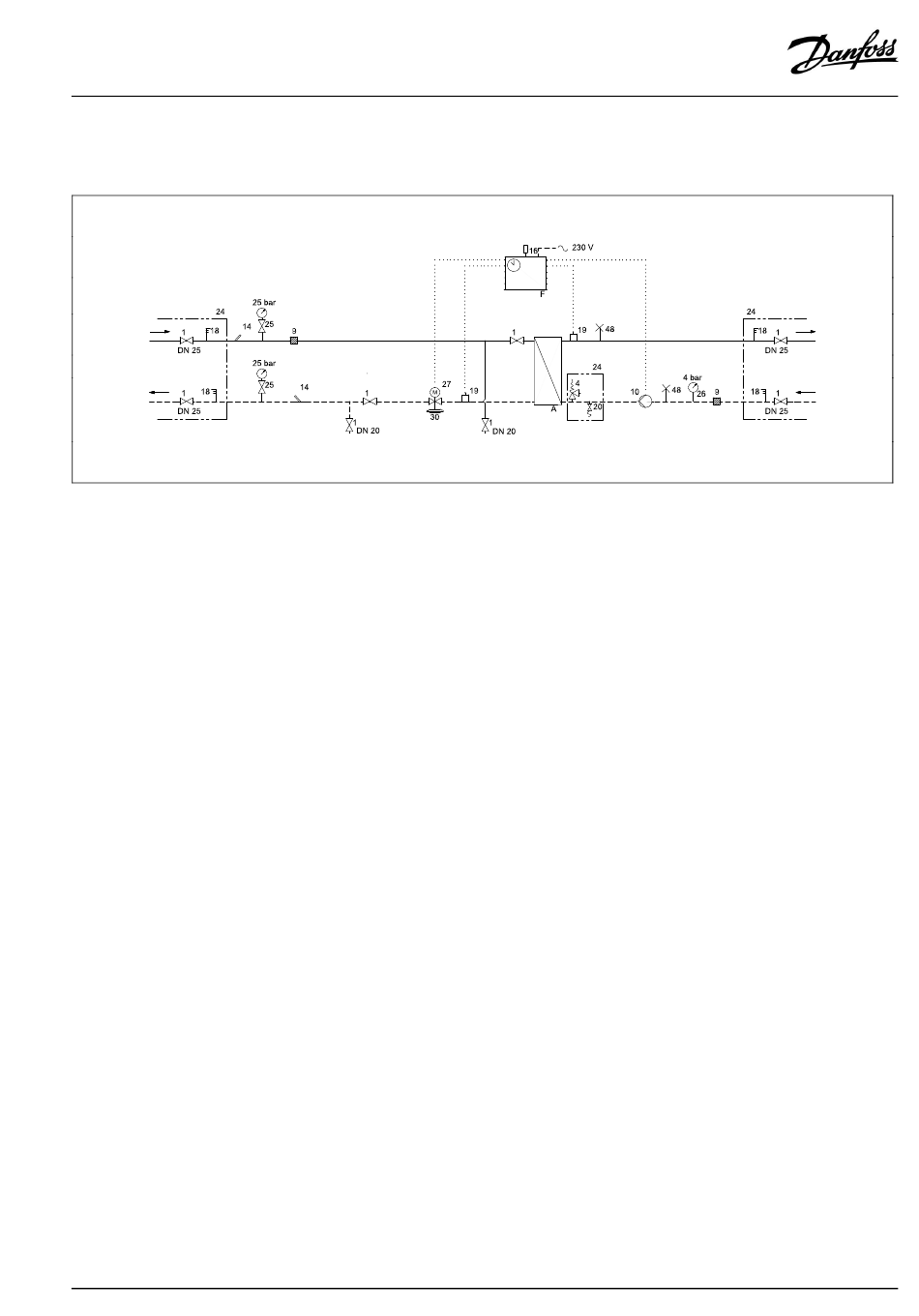

5.2.1 Schematische Darstellung: Termix Compact 28 VX-FI

FW-
Vorlauf
FW-
Rücklauf
Ihre Übergabestation kann optisch von der schematischen Darstellung abweichen.
Schematische Darstellung
A
Wärmeübertrager, HE
E
Warmwasserspeicher mit Heizspule
F Elektronischer Regler
L Lieferumfang
1
Kugelhahn
2
Einfaches Rückschlagventil
4
Sicherheitsventil
9
Schmutzfänger
10 Umwälzpumpe
VI.LZ.J2.03 / LTY42365
SRL SVL
11 Trinkwarmwasser-Pumpe
14 Tauchhülse, Energiezähler
16 Außenfühler
18 Thermometer
19 Anlegefühler
20 Füll-/Ablassventil
23 Kugelhahn
24 Lose beigelegt
25 Manometer mit Kugelhahn
26 Manometer
27 Stellantrieb
29 Durchgangsstellventil
30 Durchflussregler mit integriertem Motorstellventil
31 Differenzdruckregler
44 Tauchfühler
48 Entlüfter, manuell
© Danfoss | 2019.04 | 17
HE-
Vorlauf
HE-
Rücklauf
