Montage- und Betriebsanleitung
7.0 Hauptkomponente

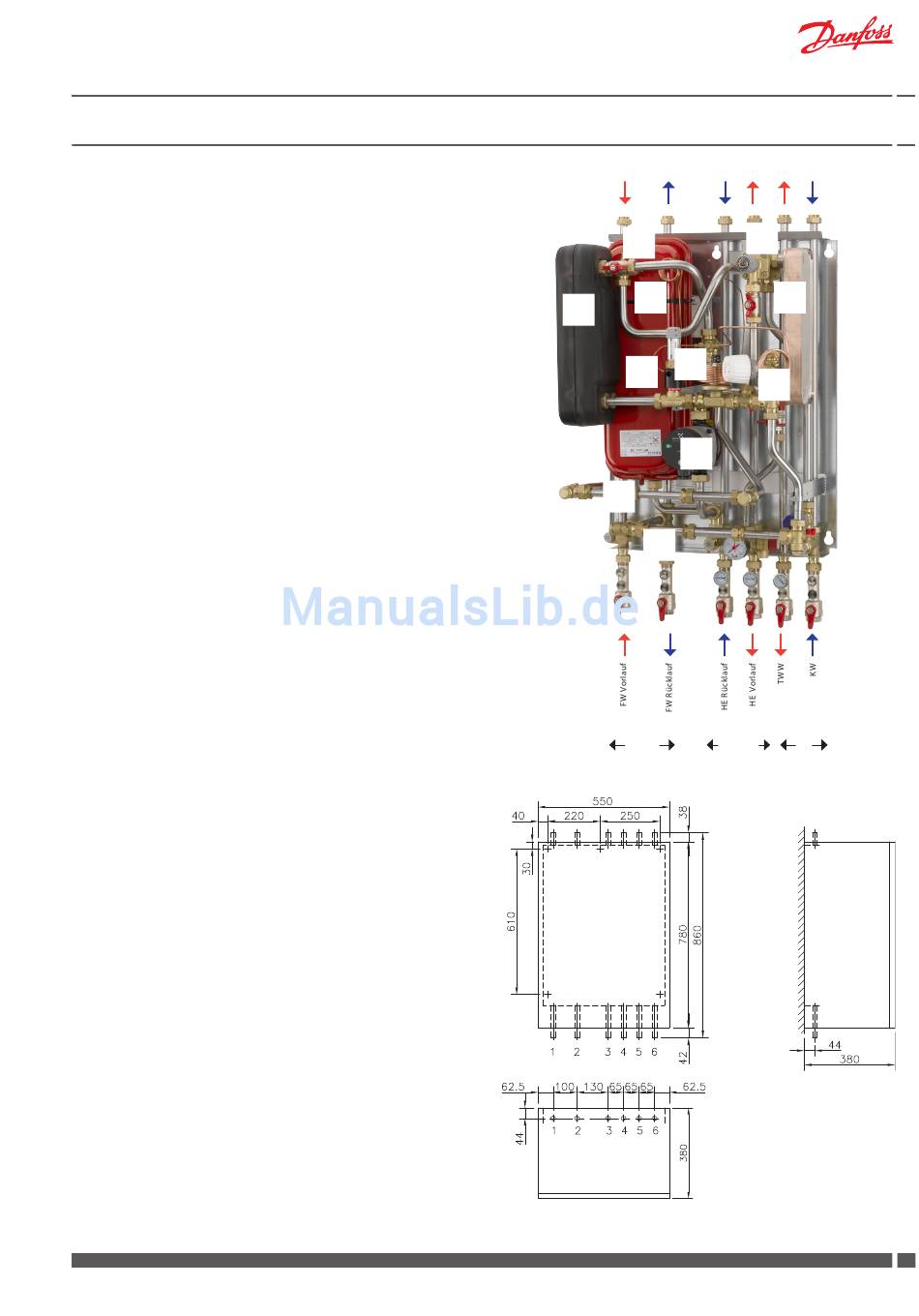

7.1 Akva Lux II VX (thermostatisch geregelt) - 1 Heizkreis und Trinkwarmwassererwärmung im Durchflusssystem
1
Plattenwärmeübertrager HE
2
Plattenwärmeübertrager TWW
4
Differenzdruckregler
8
Umwälzpumpe, HE
16 Ausdehnungsgefäß
17 Entlüftung
24 Passstück für WMZ
30 Thermostat T°C 200 / VS2
38 PTC2+P Regler
40 Thermostat für Bypass/Zirkulation
Für diese Station ist Anschluß oben oder unten möglich.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert wer-
den und bauseits einzubauen sind.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön-
nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom-
ponenten werden immer der Lieferung beigelegt.
Maße:
Maße ohne Verkleidung
H860 x B510 x T345 mm
Maße mit Verkleidung
H860 x B550 x T380 mm
Anschlüsse:
Reihefolge:
1
Fernwärme (FW) Vorlauf
2
Fernwärme (FW) Rücklauf
3
Heizung (HE) Rücklauf
4
Heizung (HE) Vorlauf
5
TWW
6
KW
Anschlussmaße:
FW:
G¾" (AG)
KW, TWW, HE:
G¾" (IG)
Zirk.
R½" (IG)
Danfoss District Energy
Akva Lux II VX
1
24
von oben
VI.GP.Q1.03
38
17
16
2
4
30
40
8
24
Sekundär
Primâr
TW
Wand
