Montage- und Betriebsanleitung

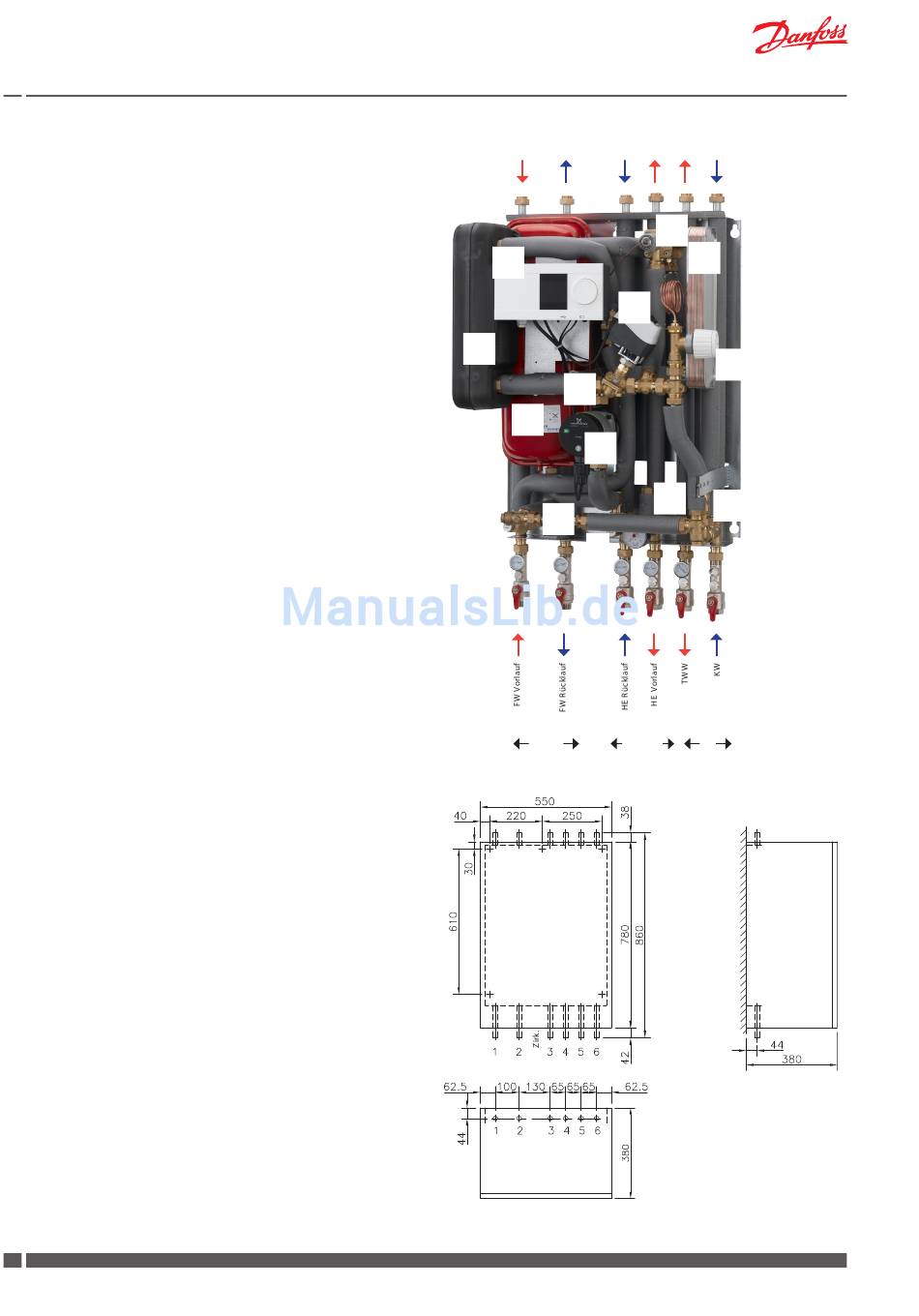

7.2 Akva Lux II VX H (ECL 210/A230.1a) - 1 Heizkreis + Trinkwarmwassererwärmung im Durchflusssystem
1
Plattenwärmeübertrager HE
2
Plattenwärmeübertrager TWW
5
Schmutzfänger
8
Umwälzpumpe, HE
11 Sicherheitsventil, HE
12 Sicherheitsventil, TWW
16 Ausdehnungsgefäß
24 Passstück für WMZ
25 Elektronische Regelung
29 Elektrischer Stellantrieb AMV 150
30 Volumenstromregler mit Motorstellventil AHQM
38 PTC2+P Regler
40 Thermostat für Bypass/Zirkulation
Für diese Station ist Anschluß oben oder unten möglich.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert wer-
den und bauseits einzubauen sind.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön-
nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom-
ponenten werden immer der Lieferung beigelegt.
Maße:
Maße ohne Verkleidung
H860 x B530 x T365 mm
Maße mit Verkleidung
H860 x B550 x T380 mm
Anschlüsse:
Reihefolge:
1
Fernwärme (FW) Vorlauf
2
Fernwärme (FW) Rücklauf
3
Heizung (HE) Rücklauf
4
Heizung (HE) Vorlauf
5
TWW
6
KW
Anschlussmaße:
FW:
G¾" (AG)
KW, TWW, HE:
G¾" (IG)
Zirk.
R½" (IG)
8
DKDHR
Akva Lux II VX
25
1
30
24
16
24
5
Primâr
von oben
VI.GP.Q1.03
38
2
29
40
8
11
12
5
Sekundär
TW
Wand
Danfoss District Energy
