Montage- und Betriebsanleitung

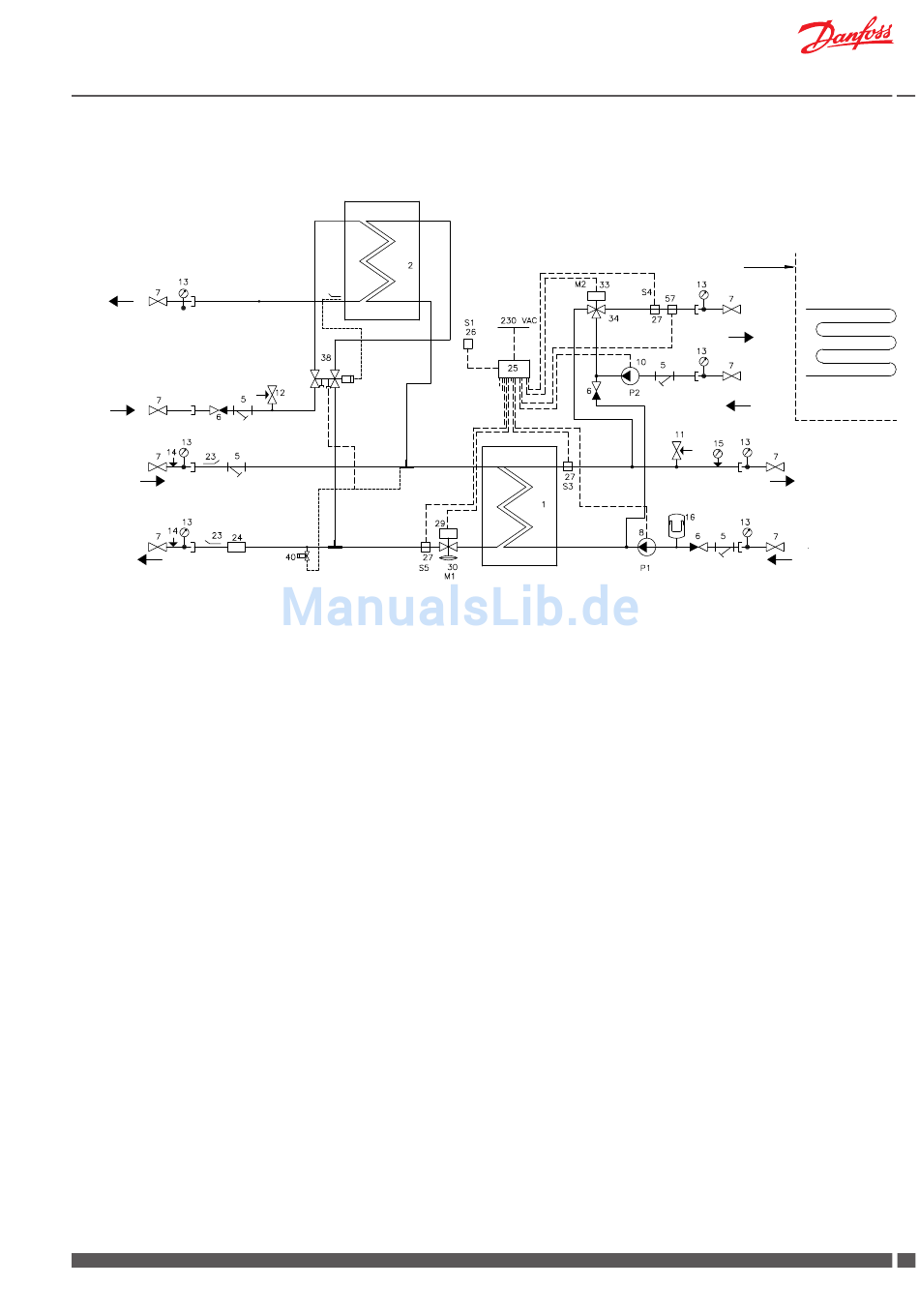

5.5 Akva Lux II VX H2WP (ECL 210/A260.1d) - 2 Heizkreise und Trinkwarmwassererwärmung im Durchflusssystem
WW
KW
FW
Vorlauf
FW
Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung
2 Plattenwärmeübertrager, WW, mit Dämmung
5 Schmutzfänger
6 Rückschlagventil
7 Absperrventil
8 Umwälzpumpe HE
10 Umwälzpumpe FH
11 Sicherheitsventil, Heizung
12 Sicherheitsventil, WW
13 Thermometer
14 Manometerstutz
15 Manometer
16 Ausdehnungsgefäß
23 Fühlertasche für WMZ ½"
24 Passstück für WMZ, 3/4" x 110 mm
25 Regler Danfoss ECL 210/A260.1d
26 Außenfühler Danfoss ESMT
27 Anlegefühler Danfoss ESMC
28 Tauchfühler Danfoss ESMB
29 Elektrischer Stellantrieb AMV 13
30 Volumenstromregler mit Motorstellventil AHQM
33 Elektrischer Stellantrieb AMV 150
34 3-Wegeventil VMV
38 PTC2+P Regler
40 Danfoss Thermostat für Bypass/Zirkulation
57 Sicherheitsthermostat Jumo AT
----------------------------------------------------------------------
Zubehör:
Zirkulationsset (nicht im Lieferumfang enthalten)
Elektronischer Danfoss Regler ECL 310 (nicht im Lieferumfang enthalten)
Für Elektro-Anschluss siehe bitte separate ECL-Applikationsanleitung.
Danfoss District Energy
Akva Lux II VX
Zirk.
Bypass
VI.GP.Q1.03
Liefergrenze
FH
Vorlauf
FH
Rücklauf
HE
Vorlauf
HE
Rücklauf
DKDHR
