Montage- und Betriebsanleitung

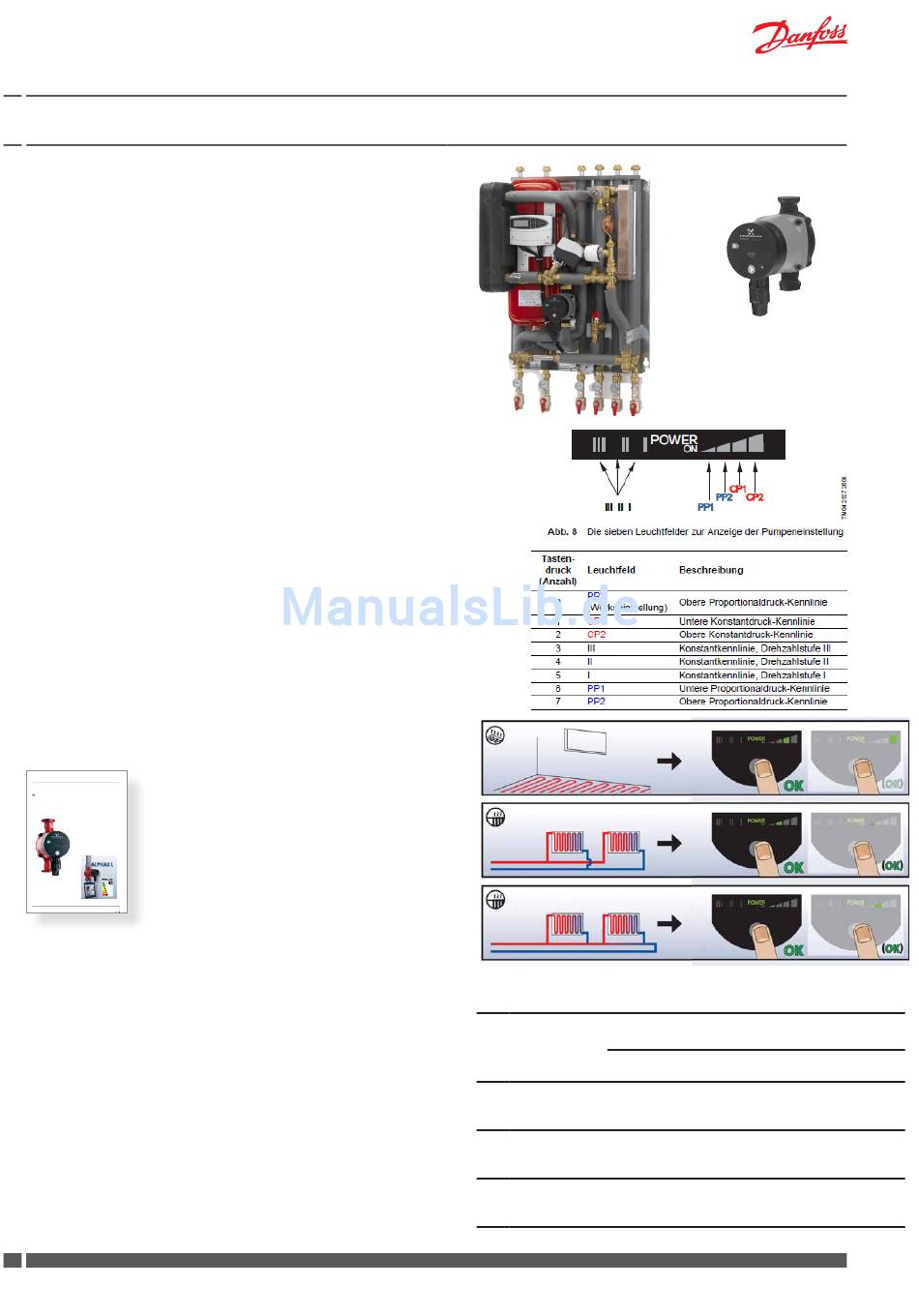

13.0 Umwälzpumpe
Grundfos Pumpe ALPHA2 L
Einschalten der Heizungsanlage / Pumpe
Vor der Inbetreibnahme ist die Heizungsanlage unbedingt mit
Heizungswasser zu füllen und zu entlüften. Siehe bitte Bediener-
handbuch für Pumpe.
Die Pumpe ist selbstentlüftend. Sie muss deshalb nicht vor der In-
betriebnahme entlüftet werden.
Luft in der Pumpe kann Geräuche verursachen. Diese Luft entweicht
jedoch nach kurzer Betriebszeit und die Geräusche verschwinden.
Bemerken Sie bitte, dass die Anlage nicht über die Pumpe entlüftet
werden kann.
Bemerken Sie bitte, dass die Pumpe niemals trocken laufen darf.
Pumpeneinstellung
Die Grundfos Alpha2 L verfügt über sieben unterschiedliche Ein-
stellmöglichkeiten, die über die Drucktaste ausgewählt werden
können.
Beigelegte Abbildungen zeigen die empfohlenen und alternativen
Pumpeneinstellungen nach dem Anlagentyp.
Die Pumpe ist werksseitig für tradtionelle Zweirohrsysteme PP2,
obere Proportionaldruck-Kennlinie eingestellt.
Bei dieser Pumpeneinstellung wird die Pumpenleistung und damit
auch die Leistungsaufnahme der Pumpe an den von der Anlage ge-
lieferten Wärmebedarf angepasst
Sollte bei der empfohlenen Pumpeneinstellung die gewünschte
Wärmeabgabe in den einzelnen Räumen des Hauses nicht erreicht
werden, wechseln Sie zu der als Alternative angegebenen Pumpe-
neinstellung. Für weitere Information über Pumpeneinstellung
folgen Sie bitte die Anweisungen in dem beigelegten Bediener-
handbuch.
ALPHA2 L,
Montage- und Betriebsanleitung
GRUNDFOS ANLEITUNG
GRUNDFOS ALPHA2 L
Montage- und Betriebsanleitung
GRUNDFOS INSTRUCTIONS
ALPHA2 L
www.grundfos.com/ALPHA2L
Sommerbetrieb
Stationen mit Danfoss ECL:
Außerhalb der Heizperiode schaltet die Station die Umwälzpumpe
automatisch ab. Um ein Blockieren der Pumpe zu vermeiden schaltet
die Regelung die Pumpe alle 3 Tage für wenige Minuten ein.
Einschalten der Heizungsanlage nach der Sommerperiode /
Entlüftung
Vor der Inbetriebnahme nach der Sommerperiode kann es notwen-
dig sein die Anlage zu entlüften. Die Anlage kann entweder durch
eine Entlüftungsschraube in der Station, an den Heizkörpern oder
durch eine eventuelle Entlüftungsschraube am höchsten Punkt der
Anlage entlüftet werden.
Für weitere Informationen über Entlüftung der Pumpe u.s.w.
beachten Sie bitte beigelegtes Grundfos Bedienerhandbuch.
22 DKDHR
Akva Lux II VX
Empfohlene und alternative Pumpeneinstellungen nach dem
Anlagentyp.
Pos. Anlagentyp
A. Fußbodenheizung
B. Zweirohrsysteme
C. Einrohrsysteme
VI.GP.Q1.03
Pumpeneinstellung
empfohlen
Untere Konstantdruck- Obere Konstantdruck-
Kennlinie (CP1)
Obere Proportionaldruck- Untere Proportionaldruck-
Kennlinie (PP2)
Untere Proportionaldruck- Obere Proportionaldruck-
Kennlinie (PP1)
Danfoss District Energy
alternativ
Kennlinie (CP2)
Kennlinie (PP1)
Kennlinie (PP2)
