Montage- und Betriebsanleitung

7.0 Hauptkomponente -

1 Plattenwärmeübertrager HE
2 Plattenwärmeübertrager TWW
4 Differenzdruckregler und Volumenstrombegrenzer
8 Umwälzpumpe, HE
9 Ladepumpe TWW
9A Zirkulationspumpe
11 Sicherheitsventil Heizung
12 Sicherheitsventil TWW
16 Ausdehnungsgefäß
17 Entlüftung
24 Passstück für WMZ
25 Danfoss ECL 210/A247
29 Stellantrieb AMV 150 / Stellventil VS2
31 Stellantrieb AMV 13 / Stellventil VS2
47A Tacosetter Mengenbegrenzer
57 Sicherheitsthermostat Jumo AT
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön-
nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom-
ponenten werden immer der Lieferung beigelegt.
Maße:
Maße ohne Verkleidung
H990 x B560 x T350 mm
Maße mit Verkleidung
H990 x B600 x T380 mm
Anschlussmaße:
FW: G¾ (AG)
HE: G¾ (IG)
Speicher: G¾ (IG)
Danfoss District Energy
VX SLS - 1 Heizkreis + sekundärseitig angeschlossener Trinkwarmwasserspeicher
VX SLS
1
12
2
31
24
Primâr

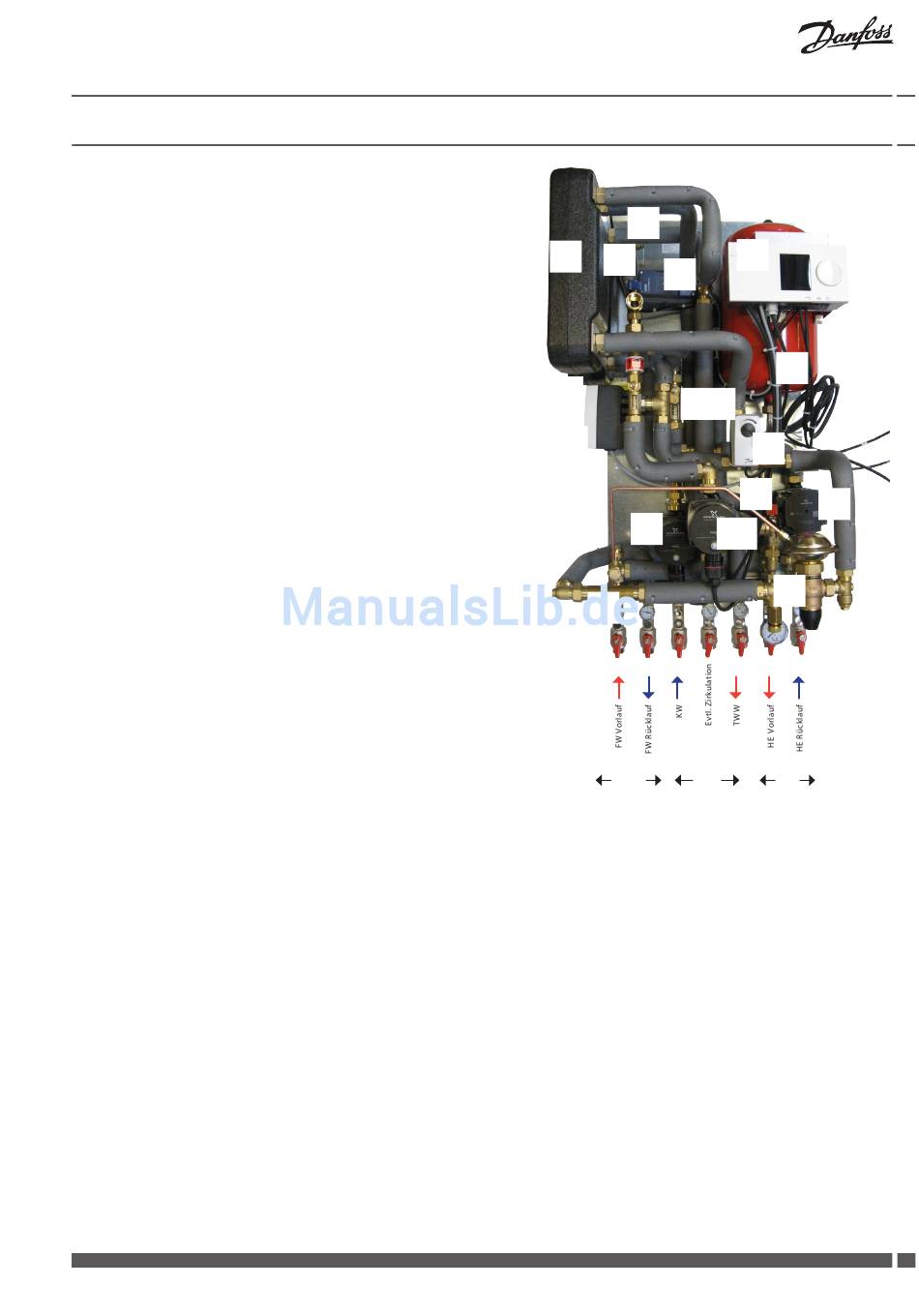

Bitte bemerken:
In der oben gezeigtem Foto wird eine VX SLS mit TWW
Zirkulation abgebildet.
VI.JV.F2.03
17
25
57
16
47A
29
11
9
9A
4
TWW Sek.
8
5 5
