Bedienungsanleitung
Brauchwarmwasser
Akva Lux II VX
Akva Lux II VX H2
Regelung der Warmwasser-
temperatur
Bypass Thermostat
Zirkulation
Umrüstung von Bypassbetrieb
auf WW-Zirkulation
12

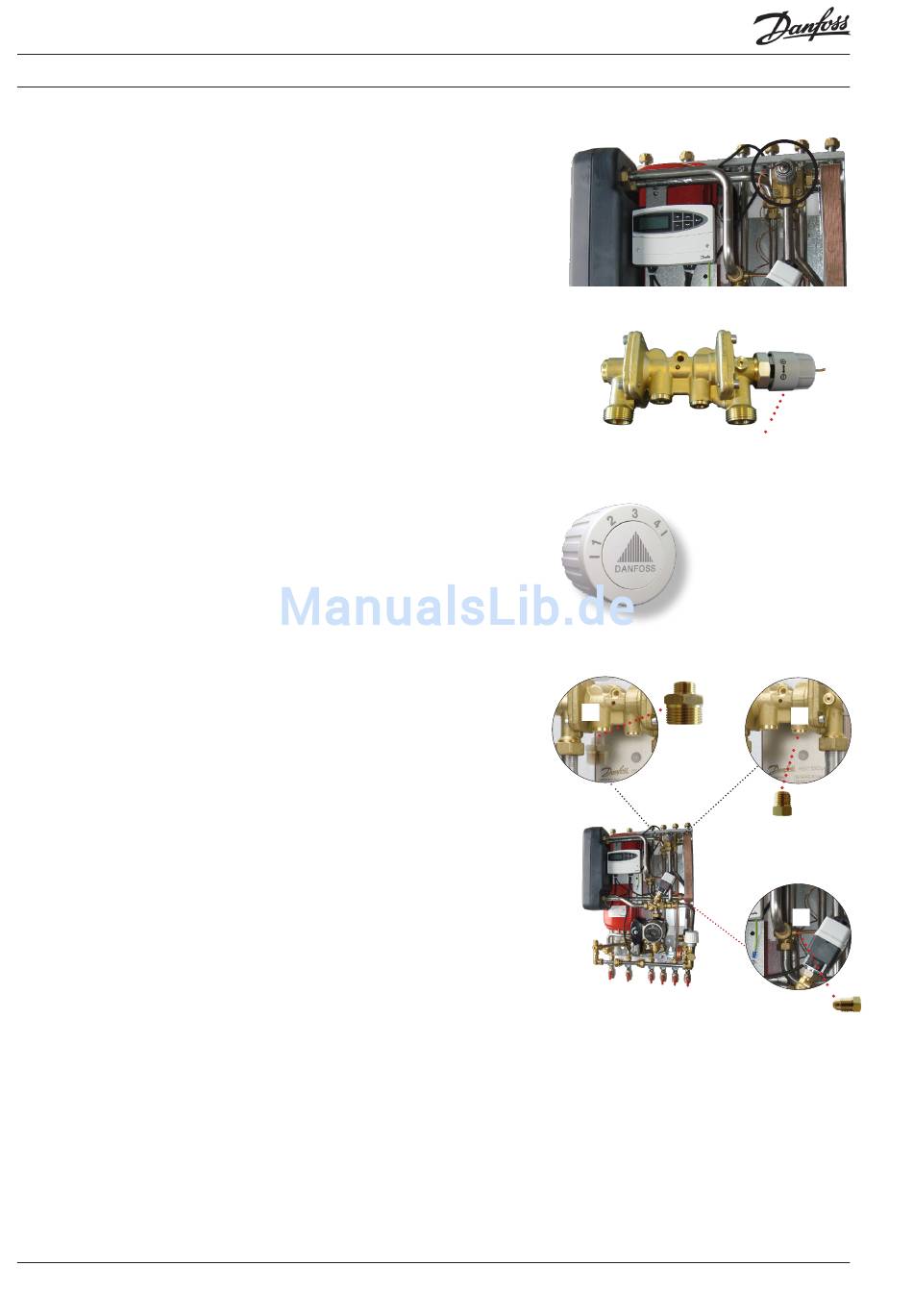

Akva Lux II VX -

Beschreibung

Das Trinkwarmwasser wird über den Wärmeüber-
trager hitzt und die Temperatur mit einem durch-
flussgesteuerten Ventil PTC2+P thermostatisch
geregelt.
PTC2 Regler (2) für Brauchwarmwasser. Die Warm-
wassertemperatur wird durch Drehen des Hand-
griffes in Richtung "+" (wärmer), oder "-" (kälter).
Als Zapftemperatur wird 45-50°C empfohlen (7-8
l/min.). Die Temperatur sollte nie 55°C um Kalkbil-
dung im Wärmeübertrager zu vermeiden.
FJVR Thermostat für Bypass
Standardgemäß wird die Hausstation mit einem
thermostatischen Bypass Danfoss FJVR mit Rück-
lauftemperaturbegrenzer 10/50 C° für Bypass-
betrieb ausgerüstet. Warmwasserzapfungenen
können dadurch ohne Wartezeit erfolgen. Es wird
empfohlen den Thermostat in Pos. 3 einzustellen.
Falls die Warmwassertemperatur zu langsam an-
steigt, kann es notwendig sein, den Thermostat
höher als Pos. 3 einzustellen.
Einstellskala (Richtwerte)
I = 10° C 4 = 45 °C
1 = 20 °C I = 50 °C (max. Temperatur)
2 = 30 °C
3 = 40 °C
Zirkulationsthermostat
Eine Umrüstung auf WW-Zirkulation ist bau-
seitig möglich, und erfordert nur ein zusätzli-
ches thermostatisches Zirkulationssatz einschl.
Verschraubungen. Bei WW-Zirkulation bitte Ein-
bau von Umwälzpumpe und Rückschlagventil
beachten (gehört nicht zum Lieferumfang und
müssen bauseits montiert werden).
Auf Anlagen mit Zirkulation funktioniert der
Thermostat (3) als Zirkulationsthermostat und
die Temperatur des Zirkulationswassers wird un-
abhängig von dem eingestellten Warmwasser-
temperatur einreguliert. Es wird empfohlen den
Thermostat af max. Pos. 3 einzustellen.
• Die Pfropfen in Punkt C und B (6 mm Inbuss-
schrauben) abbauen.
• 3/8" x 3/4" Messingnippel in Punkt C einbauen
und das Zirkulationsrohr in dem Messing-
nippel einbauen.
• 1/4" Nippelmuffe in Punkt B einbauen.
• Kapillarrohr lösen und das Kapillarrohr und
das Überwurfmutter von Punkt A auf Punkt B
umstellen.
• 4 mm Pfropfen in Punkt A einbauen.
Bitte Einbau von Umwälzpumpe und Rück-
schlagventil beachten. Die Pumpe muss Wasser
in Richtung der Hausstation pumpen.
Produced by Danfoss Redan A/S · 03.2010
Akva Vita II VX
2
3
C
Regelhandgriff
Einstellskala (Richtwerte)
Pos. 2 = 35°C
3 = 45°C
4 = 55°C
B
B
Zirkulations
stutzen
Zirkulations-
anschluss von
Kapillarrohr.
A
A
Propfen
