Die TeamConnect-Komponenten installieren und anschließen

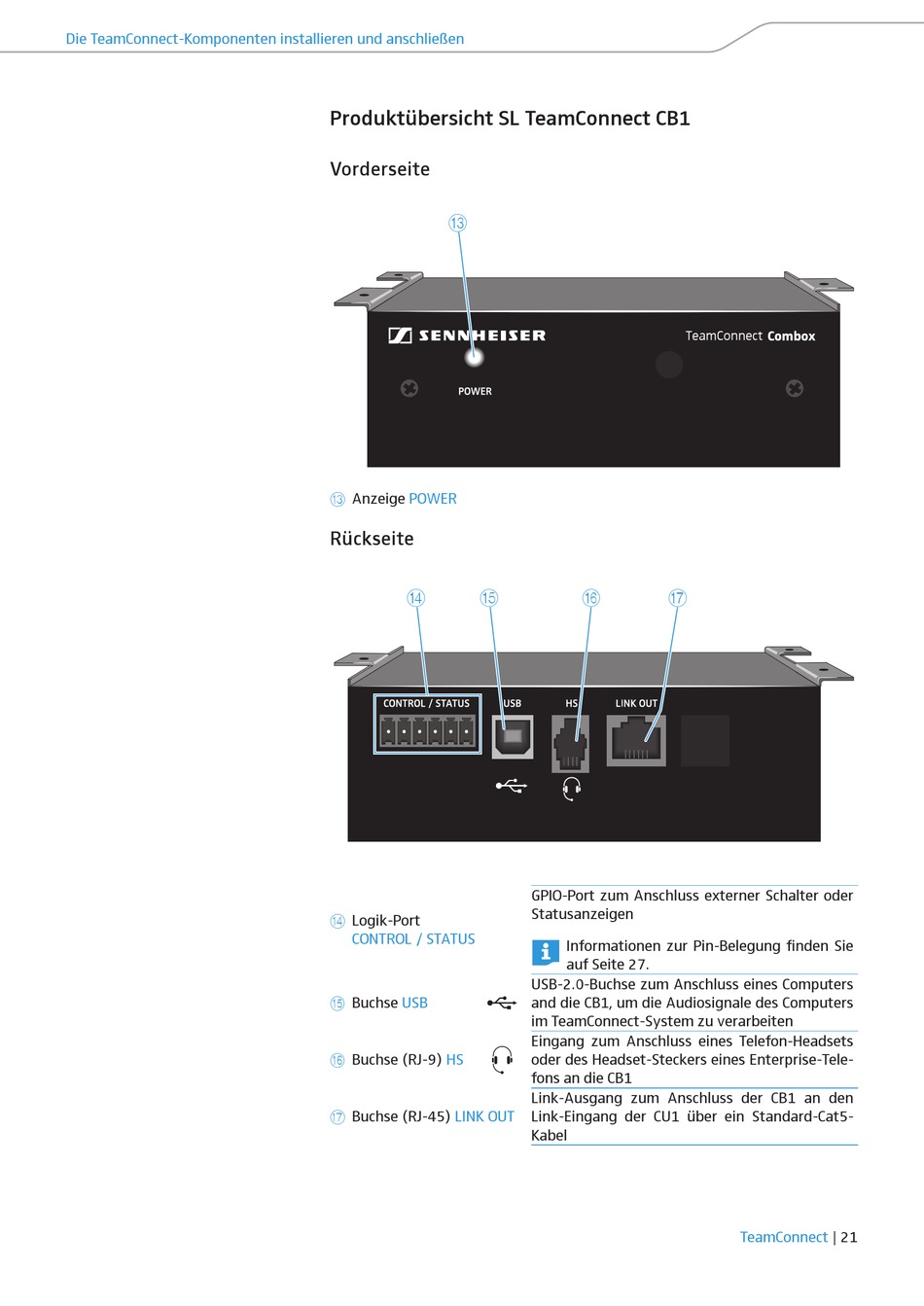

Produktübersicht SL TeamConnect CB1
Vorderseite
C
Anzeige
POWER
C
Rückseite
D
E
Logik-Port
D
CONTROL / STATUS
Buchse
USB
E
Buchse (RJ-9)
HS
F
Buchse (RJ-45)
LINK OUT
G
TeamConnect
F
G
GPIO-Port zum Anschluss externer Schalter oder
Statusanzeigen
Informationen zur Pin-Belegung finden Sie
auf Seite 27.
USB-2.0-Buchse zum Anschluss eines Computers
and die CB1, um die Audiosignale des Computers
im TeamConnect-System zu verarbeiten
Eingang zum Anschluss eines Telefon-Headsets
oder des Headset-Steckers eines Enterprise-Tele-
fons an die CB1
Link-Ausgang zum Anschluss der CB1 an den
Link-Eingang der CU1 über ein Standard-Cat5-
Kabel
TeamConnect
| 21
