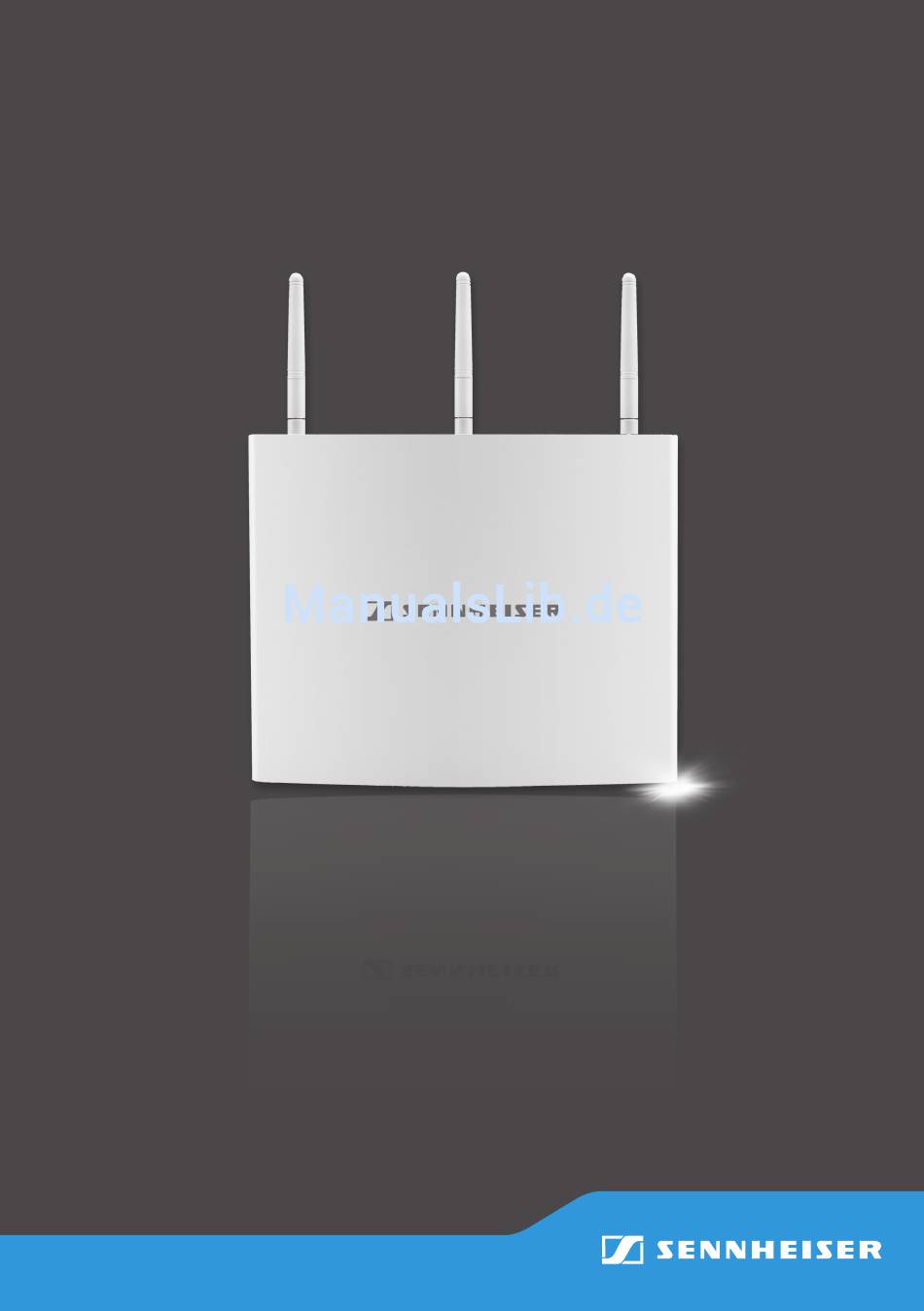

- Seite 1 ADN-W AM Antenna Module Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
• auf der zur Zentraleinheit ADN CU1 mitgelieferten DVD-ROM. Das Antennenmodul ADN-W AM Das Antennenmodul ADN-W AM ist ein Bestandteil des Konferenz- systems Sennheiser ADN. Verbunden mit der Zentraleinheit ADN CU1 steuert das Antennen- modul ADN-W AM die Funk-Datenübertragung der drahtlosen Dele- gierten-Sprechstellen ADN-W D1 und der Vorsitzenden-Sprechstellen ADN-W C1. -
Seite 4: Lieferumfang
Lieferumfang Lieferumfang 1 Antennenmodul ADN-W AM mit 3 Stabantennen (Version ADN-W AM oder ADN-W AM-US) 1 Systemkabel SDC CBL RJ45-5, Länge 5 m 1 Gewindeeinsatz (5/8" auf 3/8") 1 Bedienungsanleitung Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch der Produkte schließt ein, •... -
Seite 5: Für Den Betrieb Erforderliche Komponenten
Funktion NT 12-50C-EU, Netzteil, 505712 für die optionale Span- (optional) EU-Version nungsversorgung des Antennenmoduls NT 12-50C-UK, Netzteil, 505713 ADN-W AM, falls die UK-Version Versorgung über das NT 12-50C-US, Netzteil, 505714 Systemkabel nicht US-Version ausreicht Weiteres Zubehör für das ADN-Konferenzsystem finden Sie unter www.sennheiser.com. -
Seite 6: Produktübersicht Adn-W Am
Produktübersicht ADN-W AM Produktübersicht ADN-W AM 95 mm Öse für Sicherungsseil Antennen-Überwurfmutter Zugentlastung Wandbefestigungsösen Buchse Ausgang Stativgewinde 5/8" mit Gewindeeinsatz 3/8" Buchse Eingang > Gummifüße Hohlklinkenanschluss für optionales Netzteil NT 12-50C Typenschild Antennen 4 | ADN-W AM... -
Seite 7: Antennenmodul Für Den Betrieb Vorbereiten
Antennenmodul für den Betrieb vorbereiten Antennenmodul für den Betrieb vorbereiten Antennen anschließen Verwenden Sie grundsätzlich alle 3 Antennen, um den reibungslosen Drahtlosbetrieb sicherzustellen. Im Auslieferungszustand sind die 3 Antennen vormontiert. VORSICHT Drahtlosbetrieb außerhalb der gesetzlichen Vorgaben! Wenn Sie andere Antennen für das Antennenmodul verwenden als die mitgelieferten, kann die Sendeleistung des Konferenzsystems gesetz- liche Vorgaben überschreiten und andere Funkelektronik stören. - Seite 8 Produktschäden durch ungeeignete Spannungsversorgung! Wenn Sie ein ungeeignetes Netzteil verwenden, kann das Antennen- modul ADN-W AM beschädigt werden. Verwenden Sie ausschließlich das Netzteil NT 12-50C für das Anten- nenmodul ADN-W AM. Verbinden Sie den Hohlklinkenstecker des Netzteils NT 12-50C mit dem Hohlklinkenanschluss NT 12-50C Führen Sie das Kabel durch die Zugentlastung...
-
Seite 9: Antennenmodul Aufstellen Und Ausrichten
Antennenmodul aufstellen und ausrichten Antennenmodul aufstellen und ausrichten VORSICHT Gefahr von Verletzungen und Sachschäden! Durch nicht ausreichende Befestigung kann das Anten- nenmodul von der Wand, Decke oder dem Stativ herun- terfallen oder umkippen und dabei Personen verletzen oder Sachschäden verursachen. Sichern Sie das Antennenmodul gegen Herunterfallen oder Umkippen mit einem Sicherungsseil, das an einem separaten Haken befestigt ist. - Seite 10 Platzieren Sie das Antennenmodul möglichst zentral und oberhalb zu den Drahtlos-Sprechstellen. Richten Sie die 3 Antennen des Antennenmoduls so aus, dass sie parallel zueinander stehen und ca. im 90°-Winkel zu den Drahtlos- Sprechstellen hin ausgerichtet sind. 90° 8 | ADN-W AM...
- Seite 11 Antennenmodul aufstellen und ausrichten Räumen bis ca. 10 m Höhe empfehlen wir eine Deckenmontage: Montieren Sie das Antennenmodul mittig an der Decke oberhalb der Drahtlos-Sprechstellen. Richten Sie die Antennen waagerecht und im 90°-Winkel zu den Drahtlos-Sprechstellen aus. < 10 m Räumen mit mehr als 10 m Höhe empfehlen wir eine Wandmon-...
-
Seite 12: Antennenmodul Mit Der Zentraleinheit Adn Cu1 Verbinden
Spannungsversorgung ADN PS anschließen. Dabei ist es unerheblich, ob Sie eine Strang- oder Ringverkabelung nutzen. Das Antennenmodul wird wie eine Sprechstelle an den Kabelstrang oder -ring angeschlossen. ADN CU1 ADN-W AM IN –– AUDIO –– OUT PORT II PORT I 100-240V~ 2x 52.8V... -
Seite 13: Antennenmodul Ein-/Ausschalten
ADN CU1 Ein-/ Ausschalter in die Position „I“. Die Zentraleinheit schaltet sich ein, das Display leuchtet. Das ange- schlossene Antennenmodul ADN-W AM schaltet sich ebenfalls ein. ADN CU1 ADN-W AM ADN CU1 Um das Antennenmodul auszuschalten: Trennen Sie das Systemkabel am Eingang des Antennen- moduls. -
Seite 14: Drahtlosbetrieb Konfigurieren
Alle Funkeinstellungen werden automatisch vorgenommen. Das Konferenzsystem erkennt automatisch belegte Frequenzen und weicht bei Störungen auf ein freies Frequenzband aus. 3. Wählen Sie einen Anmeldemodus der Drahtlos-Sprechstellen aus: – Offener Anmeldemodus („Funkeinstellungen“ > „Zugangs- modus“ > „Offen“) Alle betriebsbereiten Drahtlos-Sprechstellen ADN-W D1melden 12 | ADN-W AM... -
Seite 15: Antennenmodul Reinigen Und Pflegen
Sie in der ADN System-Bedienungsanleitung. Antennenmodul reinigen und pflegen Reinigen Sie das Produkt ausschließlich mit einem trockenen und weichen Tuch. Technische Daten ADN-W AM Funk-Frequenzbereiche 2,4 GHz; 5,1 bis 5,9 GHz Funk-Ausgangsleistung 25 bis 100 mW (abhängig vom eingestellten... -
Seite 16: Ce-Konformität
Technische Daten ADN-W AM In Übereinstimmung mit Europa EN 301489-1/-17 0682 Funk EN 300328 EN 301893 EN 300440-1/-2 Sicherheit EN 60065 Zugelassen für 47 CFR Part 15 FCC ID: DMOADNWAM Kanada Industry Canada RSS 210 IC: 2099A-ADNWAM CE-Konformität RoHS-Richtlinie (2011/65/EU) R&TTE-Richtlinie (1999/5/EG) - Seite 17 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany www.sennheiser.com Printed in Germany, Publ. 08/13, 546420/A01...
