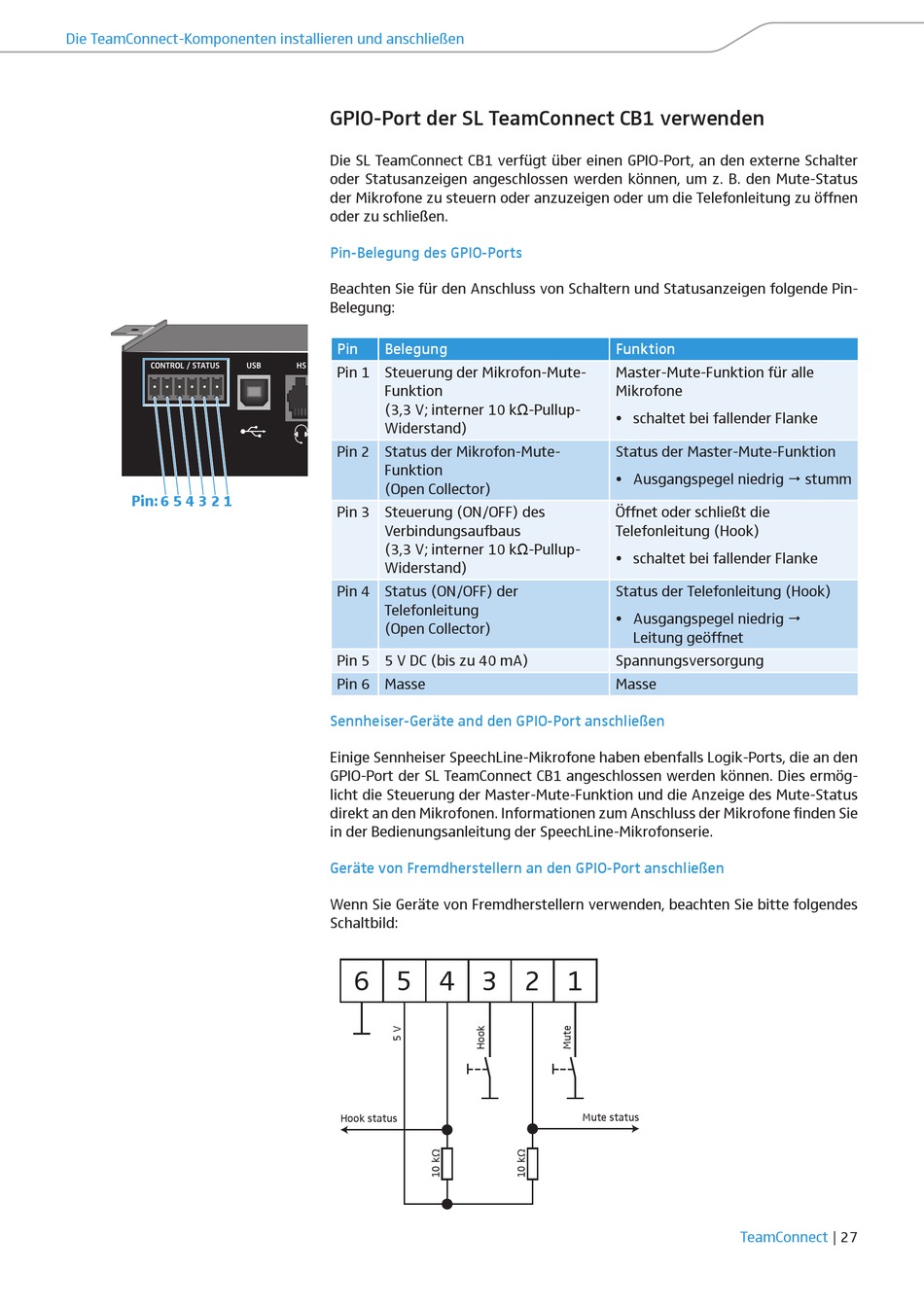

GPIO-Port der SL TeamConnect CB1 verwenden

Die SL TeamConnect CB1 verfügt über einen GPIO-Port, an den externe Schalter
oder Statusanzeigen angeschlossen werden können, um z. B. den Mute-Status
der Mikrofone zu steuern oder anzuzeigen oder um die Telefonleitung zu öffnen
oder zu schließen.
Pin-Belegung des GPIO-Ports
Beachten Sie für den Anschluss von Schaltern und Statusanzeigen folgende Pin-
Belegung:
Pin Belegung
Pin 1 Steuerung der Mikrofon-Mute-
Funktion
(3,3 V; interner 10 kΩ-Pullup-
Widerstand)
Pin 2 Status der Mikrofon-Mute-
Funktion
(Open Collector)
Pin 3 Steuerung (ON/OFF) des
Verbindungsaufbaus
(3,3 V; interner 10 kΩ-Pullup-
Widerstand)
Pin 4 Status (ON/OFF) der
Telefonleitung
(Open Collector)
Pin 5 5 V DC (bis zu 40 mA)
Pin 6 Masse
Sennheiser-Geräte and den GPIO-Port anschließen
Einige Sennheiser SpeechLine-Mikrofone haben ebenfalls Logik-Ports, die an den
GPIO-Port der SL TeamConnect CB1 angeschlossen werden können. Dies ermög-
licht die Steuerung der Master-Mute-Funktion und die Anzeige des Mute-Status
direkt an den Mikrofonen. Informationen zum Anschluss der Mikrofone finden Sie
in der Bedienungsanleitung der SpeechLine-Mikrofonserie.
Geräte von Fremdherstellern an den GPIO-Port anschließen
Wenn Sie Geräte von Fremdherstellern verwenden, beachten Sie bitte folgendes
Schaltbild:
6 5 4 3 2 1
Hook status
Funktion
Master-Mute-Funktion für alle
Mikrofone
• schaltet bei fallender Flanke
Status der Master-Mute-Funktion
• Ausgangspegel niedrig  stumm
Öffnet oder schließt die
Telefonleitung (Hook)
• schaltet bei fallender Flanke
Status der Telefonleitung (Hook)
• Ausgangspegel niedrig 
Leitung geöffnet
Spannungsversorgung
Masse
Mute status
