Inhaltszusammenfassung für Sennheiser ADN PS

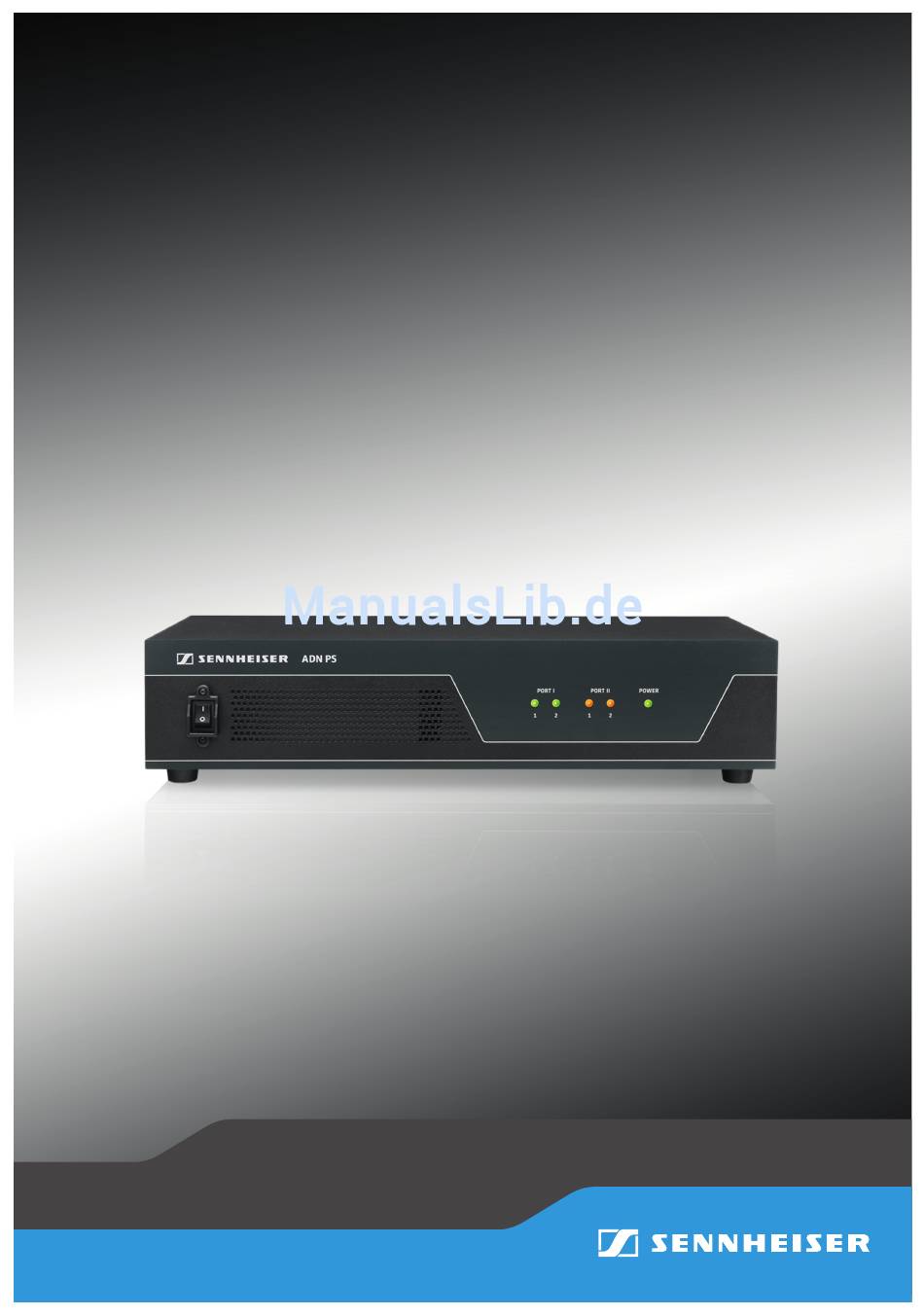

- Seite 1 Audio Distribution Network ADN PS Kurzanleitung...
-
Seite 2: Inhaltsverzeichnis
Für den Betrieb erforderliche Komponenten ............3 Produktübersicht Spannungsversorgung ADN PS ..........4 Aufbau und Steuerung des Konferenzsystems planen .......... 5 Spannungsversorgung ADN PS für den Betrieb vorbereiten ......... 8 Konferenzsystem aufbauen ..................9 Spannungsversorgung ADN PS ein-/ausschalten ..........14 Konferenzsystem reinigen und pflegen .............. -
Seite 3: Zu Dieser Kurzanleitung
Sennheiser ADN. Für den Betrieb von max. 400 Delegierten-Sprechstellen ADN D1 und Präsidenten- Sprechstellen ADN C1 benötigen Sie Spannungsversorgungen ADN PS. Sie können maximal 15 Spannungsversorgungen ADN PS in einem Konferenzsystem verwen- den. Jede Spannungsversorgung kann bei einfacher Verkabelung max. 70 Sprech- stellen und bei redundanter Ringverkabelung max. -
Seite 4: Für Den Betrieb Erforderliche Komponenten
Zentraleinheit EU-Version Spannungsversorgung für max. 40 Sprechstellen ADN CU1-UK 505554 Zentraleinheit UK-Version ADN CU1-US 505555 Zentraleinheit US-Version 1 – 15 ADN PS-EU 505546 Spannungsversorgung von Spannungsversorgung Sprechstellen bei einfacher (optional) EU-Version oder redundanter Verkabelung, ADN PS-UK 505547 für Konferenzen bis max. -
Seite 5: Produktübersicht Spannungsversorgung Adn Ps
Produktübersicht Spannungsversorgung ADN PS Produktübersicht Spannungsversorgung ADN PS ADN PS PORT I PORT II DATA CU/PS 100 - 240V 50/60Hz 385W PORT I & PORT II: max. 5.25A sum A Frontansicht B Rückansicht Rackwinkel Anschlussbuchse (RJ45) für Sprechstellen PORT I... -
Seite 6: Aufbau Und Steuerung Des Konferenzsystems Planen
Konferenzen mit Zentraleinheit ADN CU1 und maximal 15 Spannungs- versorgungen ADN PS – max. 400 Sprechstellen bei einfacher oder redundanter Verkabelung je Spannungsversorgung ADN PS – 60-70 Sprechstellen bei einfacher Verkabelung – 30-40 Sprechstellen bei redundanter Verkabelung Bei kürzeren Kabellängen sind ggf. mehr Sprechstellen möglich. - Seite 7 Für den Aufbau des Konferenzsystems mit maximaler Sprechstellenanzahl (bis 400 Sprechstellen sind möglich) benötigen Sie eine Zentraleinheit ADN CU1 zur Steuerung der Konferenz und weitere Spannungsversorgungen ADN PS für die Spannungsversorgung der Sprechstellen. Die Sprechstellen werden pro Span- nungsversorgung ADN PS über vier Kabelstränge angeschlossen.
- Seite 8 Für den Aufbau des Konferenzsystem mit redundanter Ringverkabelung benötigen Sie eine Zentraleinheit ADN CU1 zur Steuerung der Konferenz und weitere Spannungsversorgungen ADN PS zur Spannungsversorgung der Sprechstellen. Die Sprechstellen werden in zwei Ringen pro Spannungsversorgung ADN PS angeschlossen. ADN CU1 ADN PS (max.
-
Seite 9: Spannungsversorgung Adn Ps Für Den Betrieb Vorbereiten
Dies kann zu Personen- und Sachschäden führen. Stapeln Sie niemals mehrere Spannungsversorgungen ADN PS übereinander. Achten Sie darauf, dass keine Lüftungsöffnungen blockiert sind. Platzieren Sie die Spannungsversorgung ADN PS wie in der Abbildung dargestellt. Informationen für die Montage der Spannungsversorgung in ein 19“-Rack finden Sie in der ausführlichen Bedienungsanleitung „ADN Konferenzsystem“. -
Seite 10: Konferenzsystem Aufbauen
Längen bereit. Kleine Konferenz mit der Zentraleinheit aufbauen Für den Betrieb einer kleinen Konferenz benötigen Sie keine Spannungsversorgung ADN PS. Verbinden Sie die Sprechstellen direkt mit der Zentraleinheit ADN CU1 (siehe Kurzanleitung „Zentraleinheit ADN CU1“ oder ausführliche Bedienungs- anleitung „ADN Konferenzsystem“). - Seite 11 Spannungsversorgung < ADN PS mit dem Eingang DATA CU/PS der zweiten Spannungsversorgung ADN PS mit einem Systemkabel. Verfahren Sie für die übrigen Spannungsversorgungen ADN PS auf die gleiche Weise. ADN CU1 ADN PS IN –– AUDIO –– OUT PORT I...
- Seite 12 Beachten Sie die durch den Spannungsabfall begrenzte Anzahl von ca. 15-20 Sprechstellen pro Kabelstrang (siehe Seite 5). Eine Spannungsversorgung ADN PS kann insgesamt 60-70 Sprechstellen mit Spannung versorgen, wenn alle Sprechstellen-Anschlüsse genutzt werden. Sie können die optionale Kabelhalterung für die Systemkabel verwenden.
- Seite 13 Sprechstellen mit Im Folgenden wird das Vorgehen für einen Kabelring an einer Spannungsversor- Spannungsversorgung ADN PS als gung ADN PS beschrieben. Wiederholen Sie die Arbeitsschritte ggf. für einen zwei- Ring verbinden ten Ring und weitere Spannungsversorgungen ADN PS. Verbinden Sie die erforderliche Anzahl von Spannungsversorgungen ADN PS mit der Zentraleinheit ADN CU1 (siehe Seite 10).
- Seite 14 Konferenzsystem aufbauen ADN PS ADN D1/ADN C1 PORT I PORT II DATA CU/PS 100 - 240V 50/60Hz 385W PORT I & PORT II: max. 5.25A sum µ ¸ 6 7 8 9 PORT I PORT II IN OUT IN OUT...
-
Seite 15: Spannungsversorgung Adn Ps Ein-/Ausschalten
Spannungsversorgung ADN PS ein-/ ausschalten Die Spannungsversorgungen ADN PS lassen sich nur einschalten, wenn die Zentraleinheit ADN CU1 und die zuvor in Reihe verbundenen ADN PS eben- falls eingeschaltet sind. Sie können Ihr Konferenzsystem so aufbauen, dass Sie die Sprechstellen- anzahl gezielt über einzelne ADN PS erhöhen oder verringern können. -
Seite 16: Konferenzsystem Reinigen Und Pflegen
Konferenzsystem reinigen und pflegen Um die Zentraleinheit ADN CU1 oder die Spannungsversorgung ADN PS vollständig auszuschalten: Trennen Sie den Netzstecker der Zentraleinheit ADN CU1 oder den Netzstecker der Spannungsversorgung ADN PS vom Stromnetz. Konferenzsystem reinigen und pflegen VORSICHT Produktschäden durch Flüssigkeit! Flüssigkeit kann in das Produkt eindringen, einen Kurzschluss in der Elektronik ver-... -
Seite 17: Technische Daten Adn Ps
Technische Daten ADN PS Technische Daten ADN PS Abmessungen 482,5 x 168 x 100 mm (B x H x T) Gewicht ca. 4,6 kg Nenneingangsspannung 100 bis 240 V~ Netzfrequenz 50 bis 60 Hz Leistungsaufnahme 385 W Ausgangsspannung an RJ45... - Seite 18 Publ. 09/11 543374/A01 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany www.sennheiser.com...
