Die TeamConnect-Komponenten installieren und anschließen
CU1
CU1

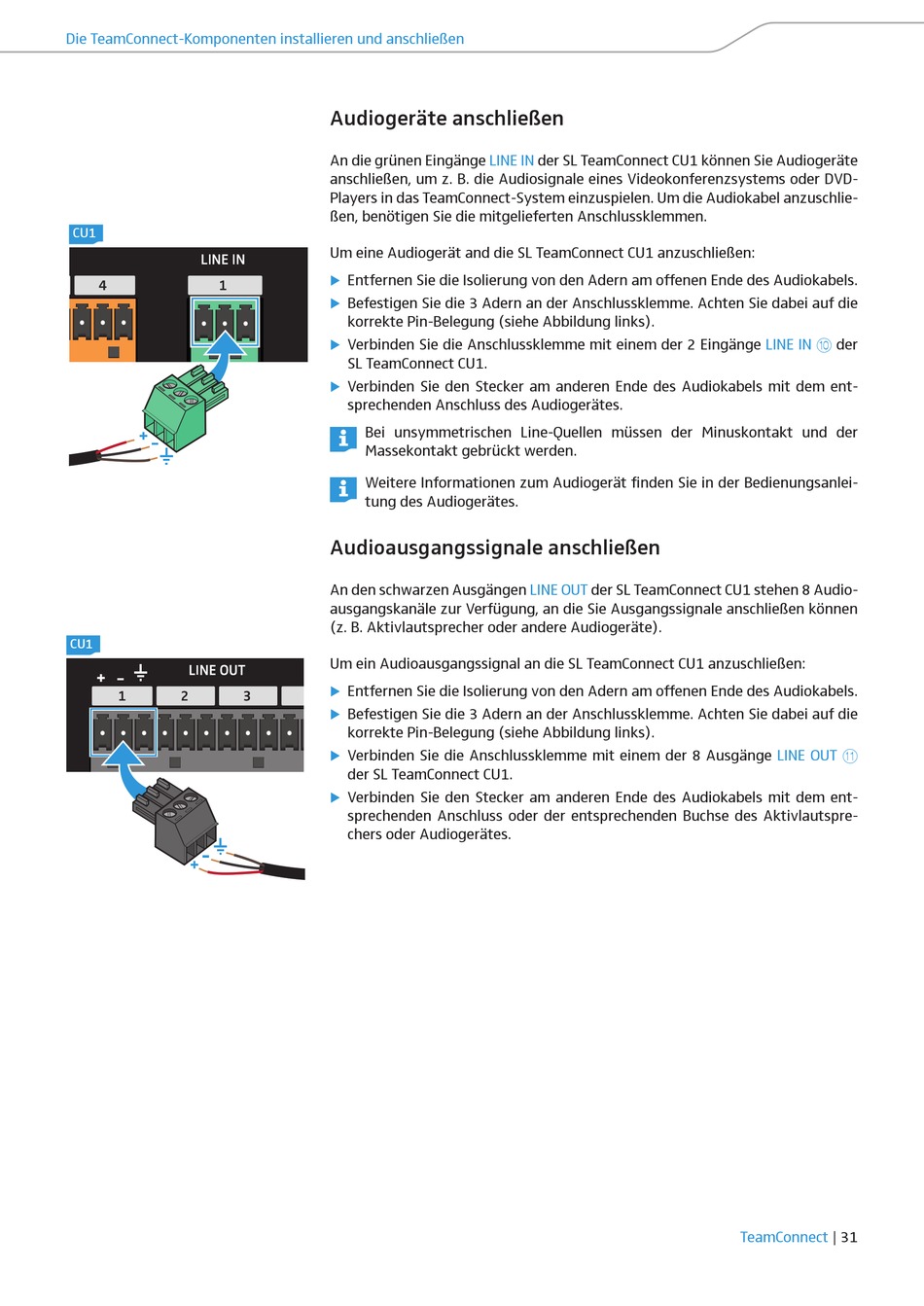

Audiogeräte anschließen
An die grünen Eingänge LINE IN
anschließen, um z. B. die Audiosignale eines Videokonferenzsystems oder DVD-
Players in das TeamConnect-System einzuspielen. Um die Audiokabel anzuschlie-
ßen, benötigen Sie die mitgelieferten Anschlussklemmen.
Um eine Audiogerät and die SL TeamConnect CU1 anzuschließen:
Entfernen Sie die Isolierung von den Adern am offenen Ende des Audiokabels.
X
Befestigen Sie die 3 Adern an der Anschlussklemme. Achten Sie dabei auf die
X
korrekte Pin-Belegung (siehe Abbildung links).
Verbinden Sie die Anschlussklemme mit einem der 2 Eingänge
X
SL TeamConnect CU1.
Verbinden Sie den Stecker am anderen Ende des Audiokabels mit dem ent-
X
sprechenden Anschluss des Audiogerätes.
Bei unsymmetrischen Line-Quellen müssen der Minuskontakt und der
Massekontakt gebrückt werden.
Weitere Informationen zum Audiogerät finden Sie in der Bedienungsanlei-
tung des Audiogerätes.
Audioausgangssignale anschließen
An den schwarzen Ausgängen
ausgangskanäle zur Verfügung, an die Sie Ausgangssignale anschließen können
(z. B. Aktivlautsprecher oder andere Audiogeräte).
Um ein Audioausgangssignal an die SL TeamConnect CU1 anzuschließen:
Entfernen Sie die Isolierung von den Adern am offenen Ende des Audiokabels.
X
Befestigen Sie die 3 Adern an der Anschlussklemme. Achten Sie dabei auf die
X
korrekte Pin-Belegung (siehe Abbildung links).
Verbinden Sie die Anschlussklemme mit einem der 8 Ausgänge
X
der SL TeamConnect CU1.
Verbinden Sie den Stecker am anderen Ende des Audiokabels mit dem ent-
X
sprechenden Anschluss oder der entsprechenden Buchse des Aktivlautspre-
chers oder Audiogerätes.
der SL TeamConnect CU1 können Sie Audiogeräte
LINE OUT der SL TeamConnect CU1 stehen 8 Audio-
LINE IN 0 der
LINE OUT A
TeamConnect | 31
