Produktübersicht Sl Teamconnect Cu1; Rückseite - Sennheiser TeamConnect Bedienungsanleitung

Die TeamConnect-Komponenten installieren und anschließen
1 2
Anzeige Telefon-
1
leitung ON / OFF
Anzeige MICROPHONE
2
Anzeige METERING
3
USB-Anschluss
4
5 6
Telefonschnittstelle TELCO
5
Serielle Schnittstelle RS-232
6
Buchse (RJ-45) LAN
7
Buchse (RJ-45) LINK IN
8
Eingänge MIC / LINE IN
9
Eingänge LINE IN
0
Ausgänge LINE OUT
A
Anschlussbuchse für Netzteil
B
20 | TeamConnect

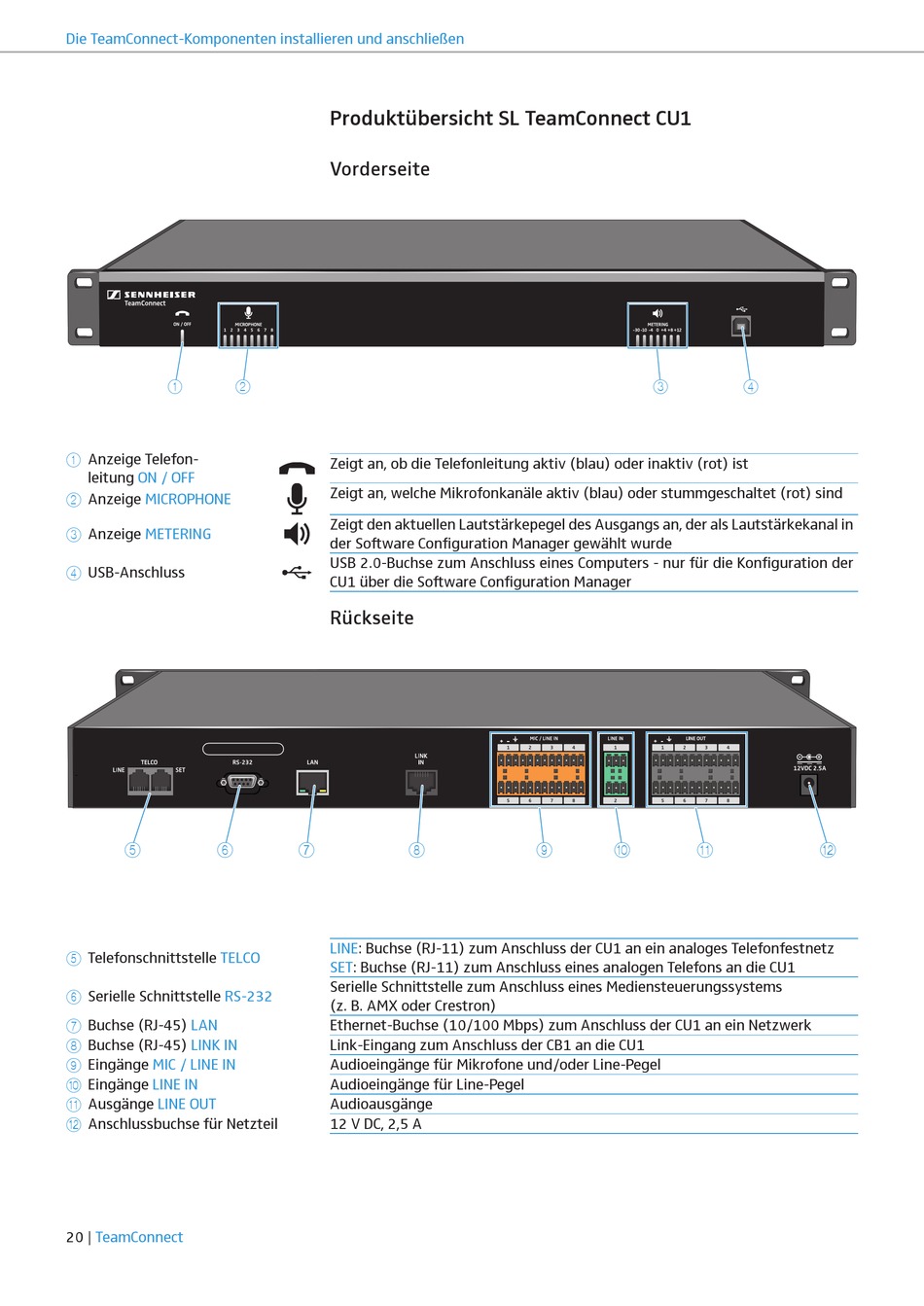

Produktübersicht SL TeamConnect CU1
Vorderseite
Zeigt an, ob die Telefonleitung aktiv (blau) oder inaktiv (rot) ist
Zeigt an, welche Mikrofonkanäle aktiv (blau) oder stummgeschaltet (rot) sind
Zeigt den aktuellen Lautstärkepegel des Ausgangs an, der als Lautstärkekanal in
der Software Configuration Manager gewählt wurde
USB 2.0-Buchse zum Anschluss eines Computers - nur für die Konfiguration der
CU1 über die Software Configuration Manager
Rückseite
7 8
LINE: Buchse (RJ-11) zum Anschluss der CU1 an ein analoges Telefonfestnetz
SET: Buchse (RJ-11) zum Anschluss eines analogen Telefons an die CU1
Serielle Schnittstelle zum Anschluss eines Mediensteuerungssystems
(z. B. AMX oder Crestron)
Ethernet-Buchse (10/100 Mbps) zum Anschluss der CU1 an ein Netzwerk
Link-Eingang zum Anschluss der CB1 an die CU1
Audioeingänge für Mikrofone und/oder Line-Pegel
Audioeingänge für Line-Pegel
Audioausgänge
12 V DC, 2,5 A
3
9 0 A
4
