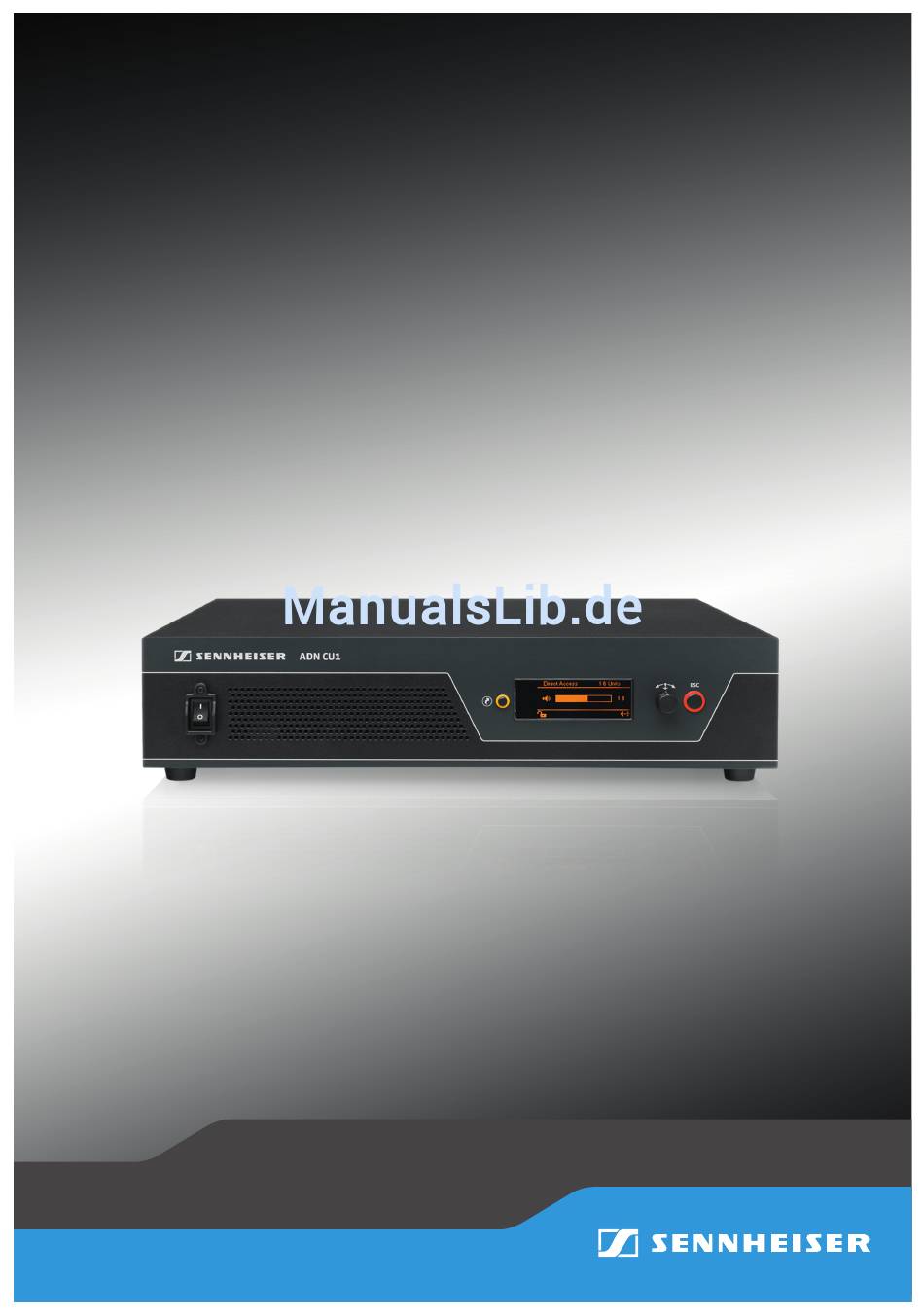

  • Seite 1 Audio Distribution Network ADN CU1 Kurzanleitung...

  • Seite 2: Inhaltsverzeichnis

    Produktübersicht Zentraleinheit ADN CU1 ............... 4 Übersicht ADN CU1-Display ..................5 Aufbau und Steuerung des Konferenzsystems planen .......... 6 Zentraleinheit ADN CU1 für den Betrieb vorbereiten ..........9 Konferenzsystem aufbauen ..................10 Zentraleinheit ADN CU1 bedienen ................14 Konferenzsystem ein-/ausschalten ................14 Tastensperre der Zentraleinheit aufheben .............

  • Seite 3: Zu Dieser Kurzanleitung

    Zentraleinheit ADN CU1 mitgelieferten DVD-ROM. Die Zentraleinheit ADN CU1 Die Zentraleinheit ADN CU1 ist Bestandteil des Konferenzsystems Sennheiser ADN. Die Zentraleinheit steuert den Betrieb des gesamten Konferenzsystems. Bis max. 40 Delegierten-Sprechstellen ADN D1 und Präsidenten-Sprechstellen ADN C1 können Sie direkt an der Zentraleinheit anschließen.

  • Seite 4: Lieferumfang

    Lieferumfang Lieferumfang 1 Zentraleinheit ADN CU1 1 Netzkabel (je nach Version EU, UK oder US), Länge 1,8 m 1 Kurzanleitung 1 Beiblatt Sicherheitsinformationen 1 DVD-ROM (enthält u. a. die Software „Conference Manager“, die Software „ADN Cable Calculator“ und die Bedienungsanleitung für das gesamte Konfe- renzsystem als PDF-Datei) Für den Betrieb erforderliche Komponenten...

  • Seite 5: Produktübersicht Zentraleinheit Adn Cu1

    Produktübersicht Zentraleinheit ADN CU1 Produktübersicht Zentraleinheit ADN CU1 IN –– AUDIO –– OUT PORT II PORT I 100-240V~ 50/60Hz 240W 2x 52.8V 1.75A A Frontansicht B Rückansicht Ein-/Ausschalter Audioeingang Audioausgang Standardanzeige-Taste Anschlussbuchse für Sprechstellen Display PORT II (RJ 45) Jog-Dial Anschlussbuchse für Sprechstellen...

  • Seite 6: Übersicht Adn Cu1-Display

    Sprechstellenverkabelung seit der letzten Initialisierung vorliegt. Kabelfehler Das Symbol erscheint, wenn eine Sprechstelle nicht richtig mit der Zentraleinheit ADN CU1 verbunden ist. Kurzschlussmeldung Das Symbol erscheint, wenn ein Kurzschluss in der Sprechstellenverkabelung vorliegt. Das Display leuchtet rot.

  • Seite 7: Aufbau Und Steuerung Des Konferenzsystems Planen

    Systemkabel SDC CBL RJ45 miteinander verbunden. Kleine Konferenz mit einfacher Verkabelung Für kleine Konferenzen bis ca. 30-40 Sprechstellen benötigen Sie eine Zentral- einheit ADN CU1 zur Steuerung der Konferenz. Die Sprechstellen werden über zwei Kabelstränge direkt an der Zentraleinheit angeschlossen. ADN CU1 max.
  • Seite 8 Große Konferenz mit einfacher Verkabelung Für den Aufbau des Konferenzsystems mit maximaler Sprechstellenanzahl (bis 400 Sprechstellen sind möglich) benötigen Sie eine Zentraleinheit ADN CU1 zur Steuerung der Konferenz und weitere Spannungsversorgungen ADN PS für die Spannungsversorgung der Sprechstellen. Die Sprechstellen werden pro Span- nungsversorgung ADN PS über vier Kabelstränge angeschlossen.
  • Seite 9 Für den Aufbau des Konferenzsystem mit redundanter Ringverkabelung benötigen Sie eine Zentraleinheit ADN CU1 zur Steuerung der Konferenz und weitere Span- nungsversorgungen ADN PS zur Spannungsversorgung der Sprechstellen. Die Sprechstellen werden in zwei Ringen pro Spannungsversorgung ADN PS ange- schlossen.

  • Seite 10: Zentraleinheit Adn Cu1 Für Den Betrieb Vorbereiten

    Über XLR-Anschlüsse können Sie dem Konferenzkanal externe Audiosignale ein- spielen oder den Konferenzkanal ausgeben. Zur Aufzeichnung einer Konferenz können Sie die Aufzeichnungsfunktion der Zen- traleinheit ADN CU1 auf USB-Massenspeicher nutzen, die den Konferenzkanal und alle Kanäle der Sprechstellen als Audiodateien im wav-Format speichert. Einbindung in ein Mediensteuerungssystem Das ADN-Konferenzsystem kann vollständig in ein Mediensteuerungssystem inte-...

  • Seite 11: Konferenzsystem Aufbauen

    Berechnen Sie ggf. die maximale Länge der Verkabelung, um die Spannungsver- sorgung aller angeschlossenen Sprechstellen sicherzustellen (siehe Seite 8). Platzieren Sie die Zentraleinheit ADN CU1 und ggf. die Spannungsversor- gungen ADN PS, z. B. im Technikraum. Platzieren Sie die Sprechstellen an den entsprechenden Sitzplätzen.
  • Seite 12 Sie die Arbeitsschritte ggf. für einen zweiten Kabelstrang. Verbinden Sie den Sprechstellen-Anschluss PORT II oder PORT I der Zen- µ traleinheit ADN CU1 mit dem Eingang der ersten Sprechstelle mit einem Systemkabel. ¸ Verbinden Sie den Ausgang der ersten Sprechstelle mit dem µ...
  • Seite 13 Verbinden Sie die externe Audioquelle über ein XLR-Kabel mit dem Audio- IN 6 eingang der Zentraleinheit. USB-Massenspeicher für Audioaufzeichnung an die Zentraleinheit anschließen Um die Audioaufzeichnung der Zentraleinheit ADN CU1 zu nutzen, benötigen Sie einen USB-Massenspeicher mit folgenden Eigenschaften: USB-Massenspeicher Anforderungen empfohlene Speichergröße > 500 GB...
  • Seite 14 Sie können PC und Zentraleinheit auch über einen Switch o. ä. verbinden. Installieren Sie die auf DVD-ROM mitgelieferte Software „Conference Manager“ auf dem angeschlossenen PC und konfigurieren Sie das Netzwerk (weitere Informationen zu der Software finden Sie in der ausführlichen Bedienungs- anleitung „ADN Konferenzsystem“). ADN CU1 | 13...

  • Seite 15: Zentraleinheit Adn Cu1 Bedienen

    Zentraleinheit ADN CU1 bedienen Zentraleinheit ADN CU1 bedienen Konferenzsystem ein-/ausschalten Um das Konferenzsystem einzuschalten: Drücken Sie an der Zentraleinheit ADN CU1 und an den Spannungsversor- ADN CU1 gungen ADN PS den Ein-/Ausschalter in die Position „I“. Die Zentraleinheit schaltet sich ein, das Display leuchtet. Die Spannungsversor- gungen schalten sich ein und die Status-LEDs leuchten.

  • Seite 16: Konferenzsystem Konfigurieren

    Temperature Bus Statistics Start Self-Test Reset Break Indication Reset Error Indication Untermenü Untermenü „Settings“ „Versions“ Network Hardware Versions Info Contrast Software Versions Info Lock Restore Factory Defaults Untermenü „Network“ IP Address Mode IP Address Subnet Mask ADN CU1 | 15...
  • Seite 17 „On“: Wenn Sie die Prioritäts-Taste drücken, wird allen Delegierten-Sprechstellen ADN D1 das Rederecht ent- zogen. Vorhandene Rederechtanmeldungen werden gelöscht. „Off“: Wenn Sie die Prioritäts-Taste drücken, wird allen Delegierten-Sprechstellen ADN D1, die bisher das Rederecht hatten, das Rederecht entzogen. Vorhandene Rederechtanmeldungen bleiben erhalten. 16 | ADN CU1...
  • Seite 18 Empfindlichkeit des XLR-Eingangs einstellen XLR In Sensitivity +07.5 dBu +07.5 dBu „−18.0 dBu“ ... „+18.0 dBu“ „XLR In Equalizer“ Klangcharakter des XLR-Eingangs einstellen XLR In Equalizer +02 dB –03 dB +05 dB „−12 dB“ ... „+12 dB“ ADN CU1 | 17...
  • Seite 19 „Units“ Anzeige von Art und Anzahl der an die Anschlüsse PORT Units System : 216 D1 06 C1 der Zentraleinheit ADN CU1 oder der Spannungs- : 00 D1 04 C1 versorgungen ADN PS angeschlossenen Sprechstellen PS01 : 29 D1 01 C1 „Topology“...

  • Seite 20: So Arbeiten Sie Mit Dem Bedienmenü

    Von der Standardanzeige ins Bedienmenü wechseln Direct Access 30 Units Main Menu Conference Audio System Standardanzeige Hauptmenü „Main Menu“ Drücken Sie das Jog-Dial. Sie gelangen ins Hauptmenü „Main Menu“. Der zuletzt aufgerufene Menü- punkt wird angezeigt. ADN CU1 | 19...
  • Seite 21 Um anschließend direkt zum zuletzt bearbeiteten Menüpunkt zurückzukehren: Drücken Sie das Jog-Dial so oft, bis der zuletzt bearbeitete Menüpunkt erscheint. Menü verlassen Drücken Sie die Standardanzeige-Taste. Die Standardanzeige erscheint. Oder: Drücken Sie die Abbrechen-Taste so oft, bis die Standardanzeige erscheint. 20 | ADN CU1...

  • Seite 22: Lautstärke Der Sprechstellen-Lautsprecher Einstellen

    Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel. Schalten Sie das Konferenzsystem aus (siehe Seite 14). Trennen Sie die Zentraleinheit ADN CU1 und die Spannungsversorgungen ADN PS vom Stromnetz, bevor Sie mit der Reinigung beginnen. Reinigen Sie das Produkt ausschließlich mit einem trockenen und weichen Tuch.

  • Seite 23: Technische Daten Adn Cu1

    Technische Daten ADN CU1 Um die optimale Kühlung der Zentraleinheit ADN CU1 und der Spannungsversor- gungen ADN PS sicherzustellen: Reinigen Sie von Zeit zu Zeit die Lüftungsöffnungen an der Front-, Rück- und Unterseite mit einer Bürste oder einem Pinsel, um Staubablagerungen zu verhindern.
  • Seite 24 Publ. 09/11 546415/A01 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany www.sennheiser.com...
