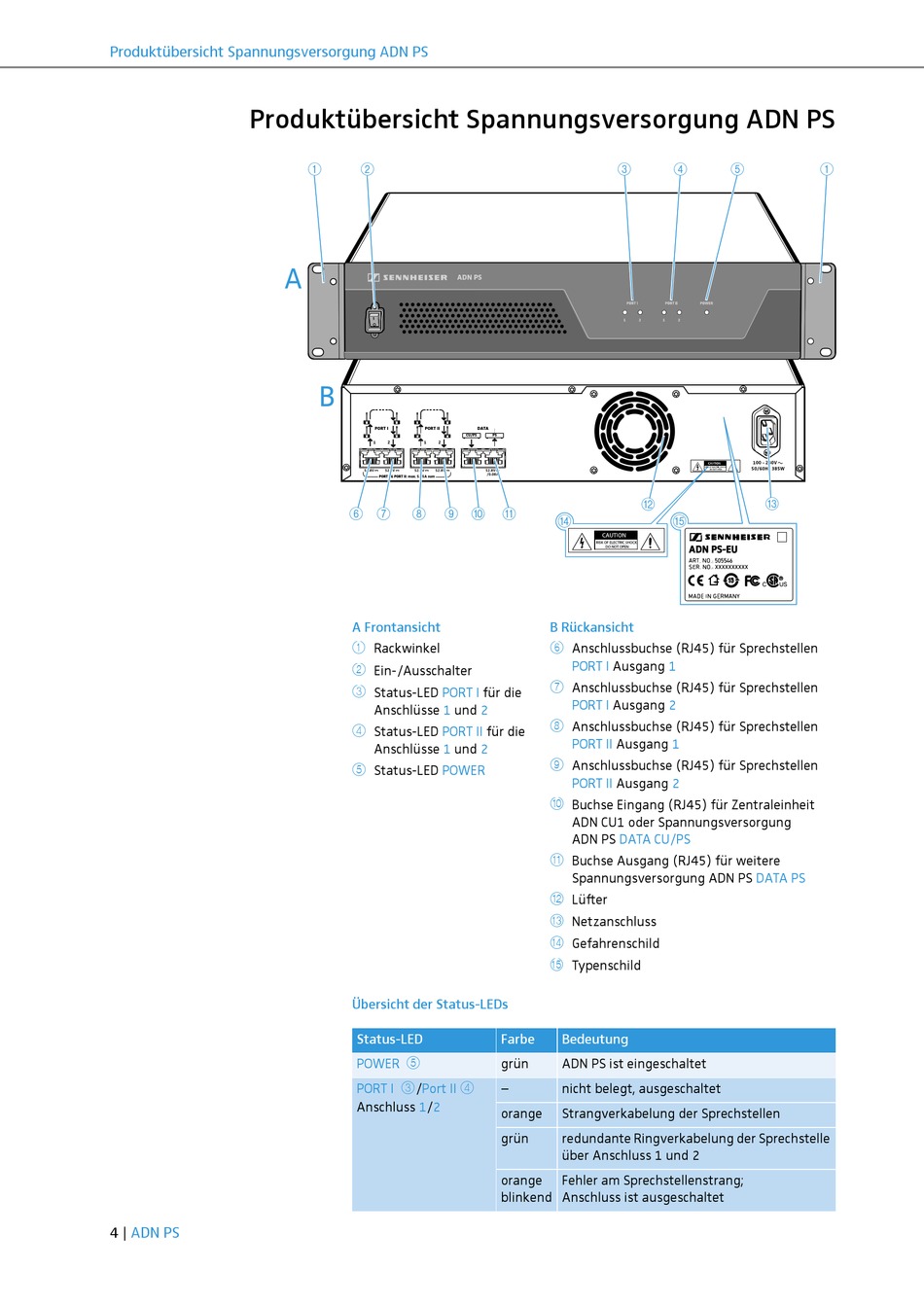

Produktübersicht Spannungsversorgung ADN PS
Produktübersicht Spannungsversorgung ADN PS
4 | ADN PS
1 2
ADN PS
PORT I PORT II DATA
CU/PS
1 2 1 2
PORT I & PORT II: max. 5.25A sum
6 7 8 9 0
A Frontansicht
1
Rackwinkel
2
Ein-/Ausschalter
3
Status-LED PORT I
Anschlüsse 1 und 2
4
Status-LED PORT II
Anschlüsse 1 und 2
5
Status-LED POWER
Übersicht der Status-LEDs
Status-LED
5
POWER
3 4
PORT I /Port II
Anschluss 1/2
3
PS
B
A
D
B Rückansicht
6
Anschlussbuchse (RJ45) für Sprechstellen
PORT I Ausgang
7
Anschlussbuchse (RJ45) für Sprechstellen
für die
PORT I Ausgang
8
Anschlussbuchse (RJ45) für Sprechstellen
für die
PORT II Ausgang
9
Anschlussbuchse (RJ45) für Sprechstellen
PORT II Ausgang
<
Buchse Eingang (RJ45) für Zentraleinheit
ADN CU1 oder Spannungsversorgung
ADN PS DATA CU/PS
A
Buchse Ausgang (RJ45) für weitere
Spannungsversorgung ADN PS
B
Lüfter
C
Netzanschluss
D
Gefahrenschild
E
Typenschild
Farbe Bedeutung
grün ADN PS ist eingeschaltet
– nicht belegt, ausgeschaltet
orange Strangverkabelung der Sprechstellen
grün redundante Ringverkabelung der Sprechstelle
über Anschluss 1 und 2
orange Fehler am Sprechstellenstrang;
blinkend Anschluss ist ausgeschaltet
4 5 1
100 - 240V
50/60Hz 385W
C
E
15
1
2
1
2
DATA PS
