AES/SPDIF Anschluss Konfiguration
Das Digitalboard bietet zwei AES Anschlüsse, die wie folgt
konfiguriert werden können:
AES/SPDIF 9-pin Sub-D
Der Anschluss AES/SPDIF kann entweder als AES oder
SPDIF Ausgang genutzt werden, einzustellen mit dem
AES/SPDIF Schalter daneben. Wenn AES ausgewählt wird,
muss ein entsprechendes Kabel verwendet werden, bei
SPDIF ein geeignetes Cinch Kabel, welches den Anschluss an
die meisten Consumer-Geräte ermöglicht.
AES 9-pin Sub-D
Der zweite AES Anschluss gibt ausschliesslich AES Signale
aus, unabhängig von der Einstellung des o.g. AES/SPDIF
Schalters. Der Schalter zwischen den beiden 9-Pin Sub-D
Anschlüssen bestimmt, welcher der Modi '1 wire' und '2
wire' aktiv ist:
"1 Wire" Modus:
Ist aktiv bei nicht gedrücktem Schalter. Beide Ausgänge
geben 8 Kanäle im AES-Format simultan aus, unabhängig von
der Samplefrequenz (44.1 – 192 kHz).
"2 Wire" Modus
Ist aktiv bei gedrücktem Schalter. Jeder Ausgang gibt je 4
Kanäle getrennt im AES-Format bei Samplefrequenzen
zwischen 96kHz und 192kHz.
Der Grund für diese zwei Modi liegt in der Tatsache, dass
die AES Eingänge älteren Equipments bei den
Samplefrequenzen 96kHz und 192kHz zur Übertragung
beide digitalen Kanäle einer AES Verbindung benötigt
(bekannt als '2 Wire'). Demnach kann ein AES-Kanal nur
einen Kanal digitaler Daten übertragen, d.h. ein 9-pin Sub-D
Anschluss muss umgeschaltet werden von der Übertragung
von 8 Kanälen auf 4 Kanäle. Deshalb verfügt der ISA über
zwei AES Ausgänge, der erste (AES/SPDIF) für die Kanäle 1-
4 und der zweite (AES) für die Kanäle 5-8. Dadurch kann
der ISA 428 sowohl mit aktuellem, als auch mit älterem
Digital-Equipment genutzt werden.
Word Clock In und Out
Der interne ADW kann zu einem externen Word Clock
Signal synchronisiert werden. Mit dem EXT Schalter auf der
Frontseite kann der Synchronisationmodus zwischen
externer Standart Word Clock und externer 256x Word
Clock umgeschaltet werden. Das Word Clock Signal wird
an den BNC Eingang der Digitalkarte angeschlossen. Der
Word Clock Ausgang der Karte gibt entweder das externe
Signal weiter oder überträgt die interne Samplefrequenz
(wenn nicht extern synchronisiert; Frequenz abhängig von
der Einstellung auf der Frontseite). Wenn der ISA 428 als
Slave genutzt wird innerhalb eines grösseren Digitalsystems,
kann das Synchronisationssignal über den BNC Ausgang
durchgeschliffen werden und zum nächsten Gerät geführt
werden.

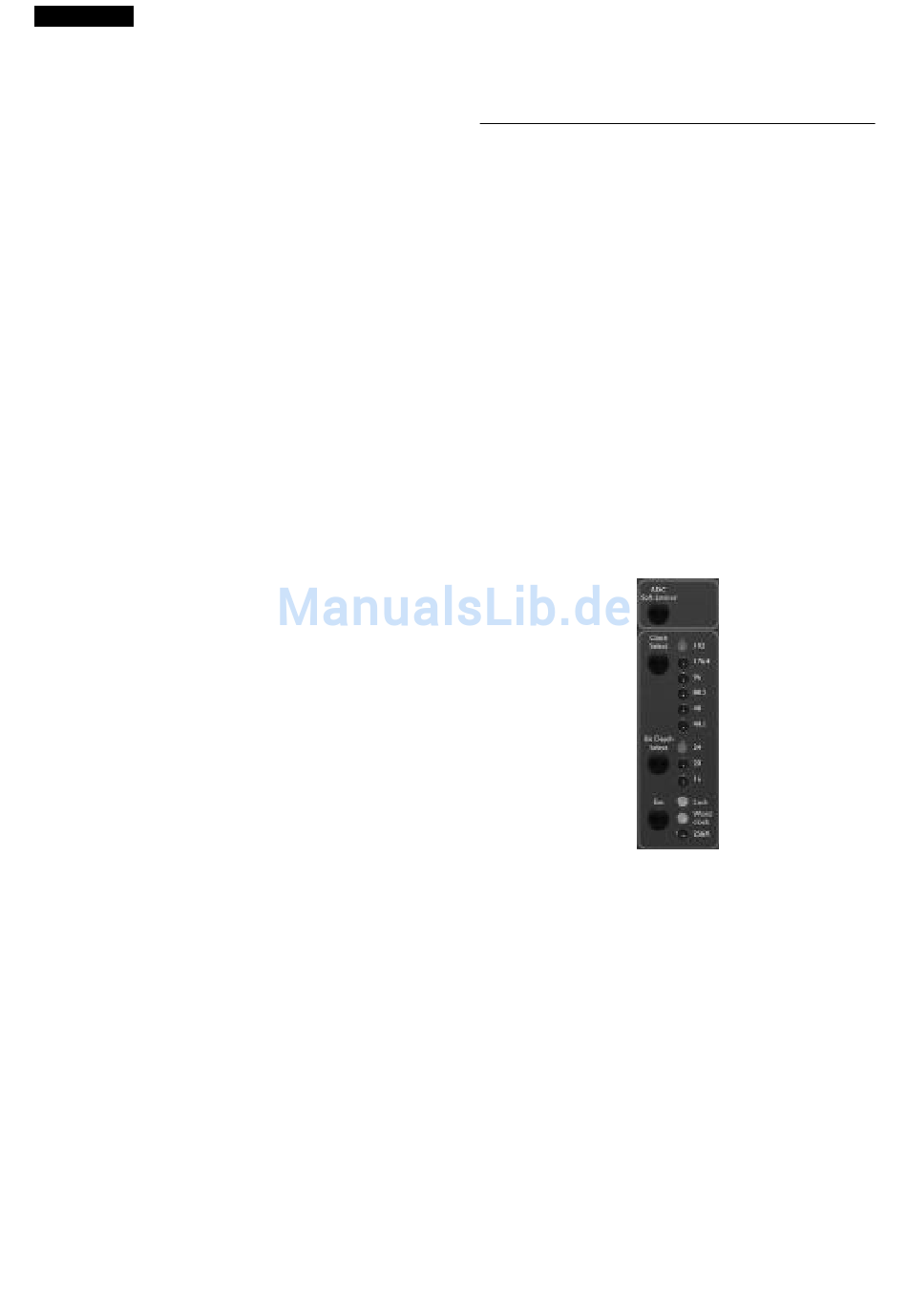

Regler für die Digital Ausgangs
Option
Clock Select
Durch wiederholtes Drücken diese Schalters können Sie die
Samplefrequenz zwischen 44.1kHz, 48kHz, 88.2kHz, 96kHz,
176.4kHz und 192kHz umschalten. Die Sample Rate muss
passend zum externen Digitalequipment gewählt werden.
Bit Depth Select
Mit dieser Funktion wählen Sie die Bit-Tiefe zwischen 24, 20
und 16 Bits.
Ext Select
Durch Drücken von EXT können Sie den ISA 428 zu einem
externen Word Clock Signal synchronisieren. Die
Betriebsweise 256X ermöglicht die Synchronisation zu einer
externen Clock, die 256 mal schneller läuft als die
Symplefrequenz. Ein solches Signal wird z.B. von Digidesign
genutzt ("Superclock").
Lock LED
Das Leuchten dieser LED zeigt an, dass der ISA 428 zu
einem externen Signal synchronisiert ist.
