Inhaltszusammenfassung für Focusrite Scarlett Octopre

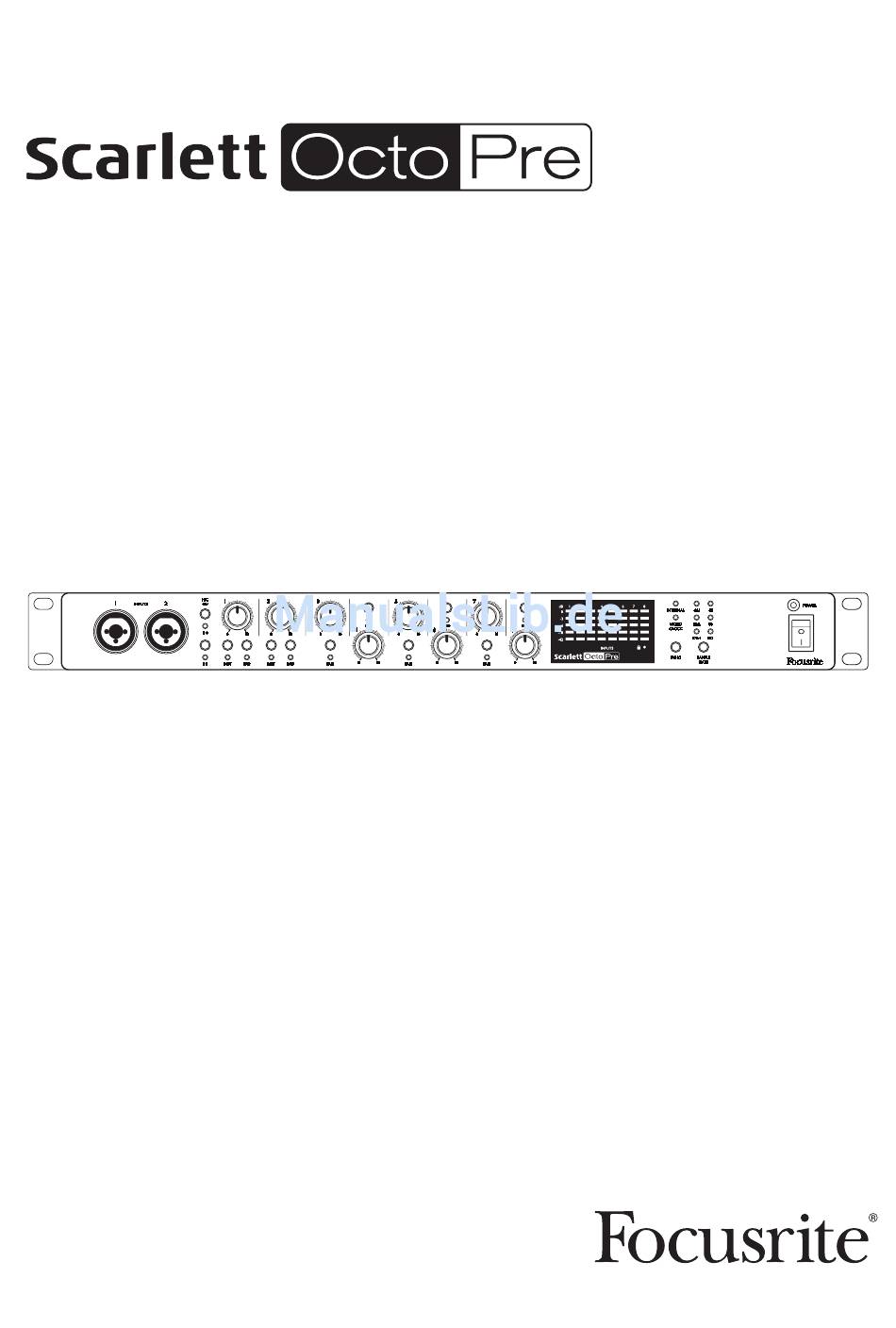

- Seite 1 Bedienungsanleitung www.focusrite.com Version 1.0...
-
Seite 2: Inhaltsverzeichnis
Scarlett OctoPre als Clock-Masterquelle über ADAT: ....... . . 9... -
Seite 3: Überblick
Eingängen Ihres Studioaufnahmesystems oder jedem anderen ADAT-fähigen Interface verbinden lassen. Der Scarlett OctoPre kann bei den Samplingraten 44,1, 48, 88,2 oder 96 kHz acht und bei 176,4 und 192 kHz vier Kanäle übertragen. Voraussetzung dafür ist, dass das empfangende Interface bei der gewählten Samplingrate ebenso viele Eingangskanäle verarbeiten kann. -
Seite 4: Lieferumfang
Lieferumfang Neben Ihrem Scarlett OctoPre ist Folgendes im Lieferumfang enthalten: • Netzkabel mit IEC-Stecker • 4 selbstklebende Füße für die Geräteunterseite zum Betrieb auf einem Tisch Im Inneren der Produktverpackung aufgedruckt: • Kurzanleitung • Bundle-Code für die Online-Produktregistrierung* *Nach der Registrierung erhalten Sie Zugriff auf Downloads und Lizenzen für die folgende... -
Seite 5: Hardware-Merkmale
LED angezeigt. Die aktive Samplingrate wird zwischengespeichert und bleibt erhalten, wenn das Gerät ausgeschaltet wird. SYNC . – Mit diesem Soft-Schalter wählen Sie die digitale Sync-Quelle für den Scarlett OctoPre (Internal oder Word Clock), wobei die aktive Quelle über eine der zugehörigen roten LEDs gekennzeichnet ist. -
Seite 6: Rückseite
14. LINE . OUTPUTS . 1 . bis . 8 – Acht symmetrische Line-Ausgänge als dreipolige 6,35 mm TRS- Klinkenbuchsen. Diese Anschlüsse sind zu jeder Zeit aktiv und führen die Ausgangssignale der Kanäle 1 – 8, sodass Sie den Scarlett OctoPre auch im Stand-Alone-Betrieb als hochwertigen achtkanaligen Analogvorverstärker nutzen können. -
Seite 7: Der .Scarlett .Octopre .Im .Einsatz
A/D-Wandler übersteuern und Verzerrungen verursachen würde. Pad-Schalter Im Scarlett OctoPre verfügt jeder Kanal über ein schaltbares 8 dB PAD. Das Pad erweitert den Headroom der Eingangsstufe und dient dazu, den Eingang für Mikrofon- oder Linesignale mit zu hohem Pegel anzupassen. -
Seite 8: Line-Ausgänge
LED also niemals leuchtet. Digitale .Ausgänge Über den (die) optischen ADAT .OUT-Port(s) [13] verbinden Sie den Scarlett OctoPre mit dem (den) ADAT-Input(s) eines Audiogeräts über (ein) optische(s) TOSLINK-Kabel. Der rechte Port (in der Rückansicht des Geräts) überträgt acht digitale Audiokanäle bei 44,1 oder 48 kHz Samplingrate über ein einziges optisches Kabel. -
Seite 9: Digitale Synchronisation
Scarlett .OctoPre .als .Clock-Masterquelle .über .Word-Clock: Alternativ lässt sich das empfangende Gerät mit Hilfe eines BNC-Kabels mit dem WORD . C LOCK . O UT des Scarlett Octopre synchronisieren. Bei dieser Methode muss am empfangenden Gerät der externe Wordclock-Eingang als Sync-Quelle eingestellt sein. -
Seite 10: Beispiel-Setups
(über Focusrite Control) Optisches TOSLINK-Kabel In diesem Beispiel ist der OPTICAL . O UT am Scarlett OctoPre über ein einzelnes optisches Kabel mit dem OPTICAL .IN eines Scarlett 18i20 Audio-Interfaces verbunden. Beide Geräte arbeiten mit einer Samplingrate von 44,1 kHz. Als Clock-Quelle ist im OctoPre INTERNAL und im 18i20 (über Focusrite Control) ADAT ausgewählt. -
Seite 11: Scarlett Octopre Mit Audio-Interface: Modi Smux-Ii Und Smux-Iv
Dieses Setup entspricht im Wesentlichen dem Beispiel 2, allerdings ist in Verbindung mit einem Focusrite Clarett 8PreX auch ein Betrieb mit der Samplingrate 96 kHz möglich (Modus „SMUX-II“). Beide Geräte sind für 96 kHz konfiguriert und mit zwei optischen Kabeln zur Übertragung von jeweils vier Audiokanälen verbunden. -
Seite 12: Scarlett Octopre Mit Analogmischpult Und Digitaler Aufnahme/Sicherungskopie
Dieses Beispiel zeigt, wie sich das Setup in Beispiel 4 erweitern lässt, um gleichzeitig eine digitale Aufnahme zu erstellen – wahlweise mit oder ohne Anlage einer Sicherung. Da die ADAT .OUT-Ports des Scarlett OctoPre zu jeder Zeit aktiv sind, können Sie die Performance mit einer DAW (oder einem anderen Aufnahmegerät) mit ADAT-Interface aufnehmen. Das Beispiel integriert zwei Scarlett 18i20: Bei beiden wird der Port ADAT .IN an den zwei Ports ADAT .OUT des... -
Seite 13: Scarlett .Octopre .- .Technische .Spezifikationen
SCARLETT .OCTOPRE .– .TECHNISCHE .SPEZIFIKATIONEN Technische .Spezifikationen (Alle Werte wurden nach dem AES17-Standard ermittelt.) Samplingraten Unterstützte Samplingraten 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz & 192 kHz Mikrofoneingänge Frequenzgang 20 Hz – 20 kHz, +0,5/-1,5 dB Dynamikbereich 109 dB (A-gewichtet) Klirrfaktor 0,001%... -
Seite 14: Physikalische Und Elektrische Daten
Physikalische .und .elektrische .Daten Analoge .Eingänge Combo-XLR-Buchsen auf der Rückseite; für Line-Signale Anschlüsse 6,35 mm TRS-Klinkenbuchse, für Instrumente 6,35 mm TS- Klinkenbuchse Mic/Line-Umschaltung Automatisch Line/Instrument-Umschaltung Über 2 x frontseitige Schalter (Nur Kan. 1 & 2) Phantomspeisung +48 V, gruppenweise schaltbar in den Kanälen 1 bis 4, 5 bis 8 Ausgänge 8 x symmetrisch auf der Rückseite als 6,35 mm TRS- Analoge Ausgänge... -
Seite 15: Fehlerdiagnose
Answerbase unter https://support.focusrite.com. Dort finden Sie zahlreiche Artikel mit Beispielen zur Problemlösung. COPYRIGHT .UND .RECHTLICHE .HINWEISE . Focusrite ist ein eingetragenes Warenzeichen und Scarlett OctoPre ist ein Warenzeichen von Focusrite Audio Engineering Limited. Sämtliche anderen Warenzeichen und Markennamen sind Eigentum der jeweiligen Rechteinhaber.
