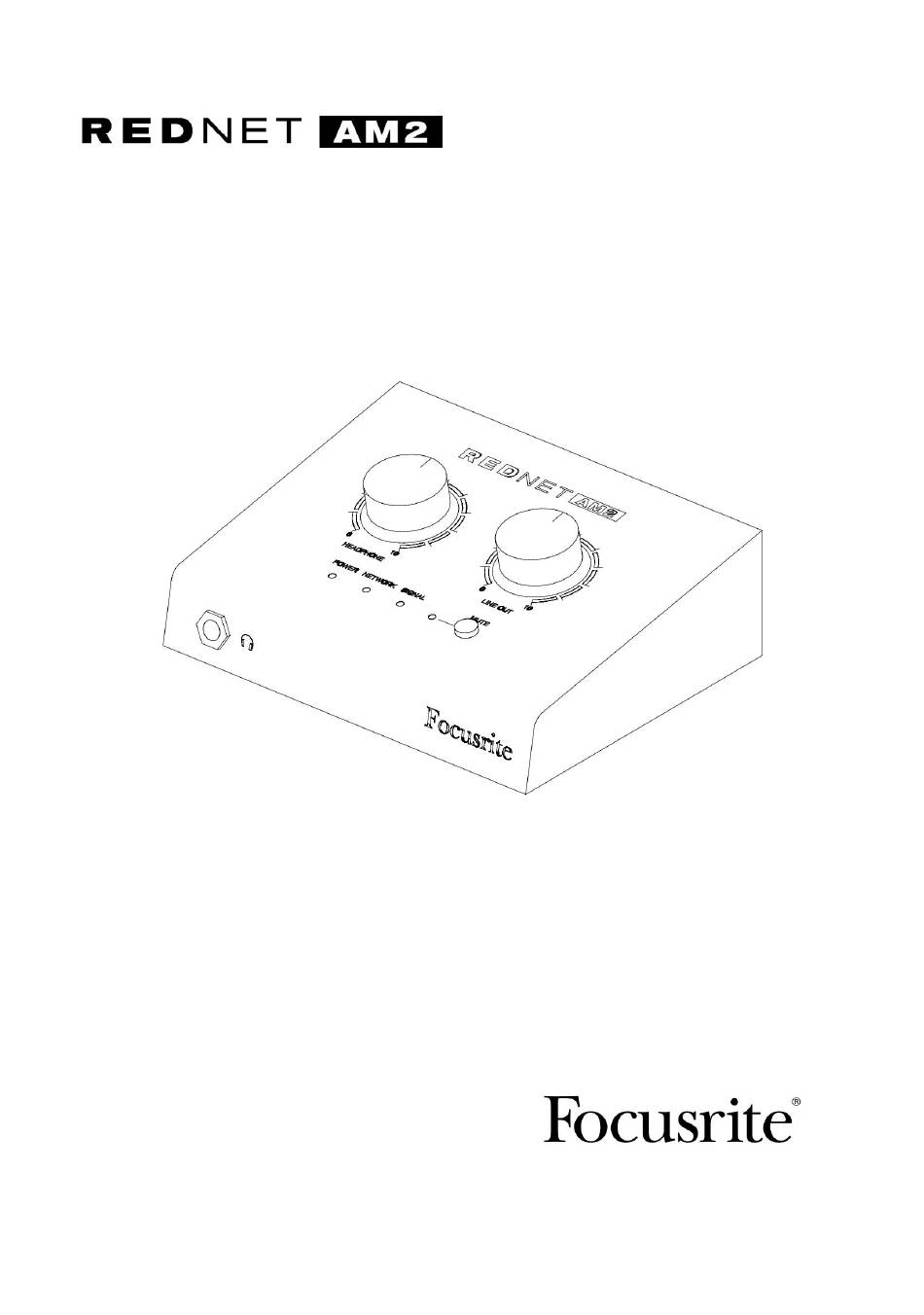

- Seite 1 Machine Translated by Google Benutzerhandbuch www.focusrite.com PRNT001073-05...
- Seite 2 Wir haben maschinelle Übersetzung verwendet, um sicherzustellen, dass wir ein Benutzerhandbuch in Ihrer Sprache zur Verfügung haben. Wir entschuldigen uns für etwaige Fehler. Wenn Sie es vorziehen, eine englische Version dieses Benutzerhandbuchs zu sehen, um Ihr eigenes Übersetzungstool zu verwenden, finden Sie diese auf unserer Download-Seite: downloads.focusrite.com downloads.novationmusic.com...
-
Seite 3: Inhaltsverzeichnis
RedNet AM2 Anschlüsse und Funktionen ........ -
Seite 4: Über Dieses Benutzerhandbuch
Machine Translated by Google Über dieses Benutzerhandbuch Diese Bedienungsanleitung gilt für die RedNet AM2 Dante-Kopfhörer- und Line-Ausgangsschnittstelle. Es enthält Informationen zur Installation und Verwendung des Geräts und wie es an Ihr System angeschlossen werden kann. Ein Benutzerhandbuch für das RedNet-System ist auch auf den RedNet-Produktseiten der Focusrite-Website verfügbar. Der Leitfaden bietet eine detaillierte Erklärung des RedNet-Systemkonzepts, die Ihnen helfen wird, ein gründliches Verständnis seiner... -
Seite 5: Einleitung
EINLEITUNG Vielen Dank für den Kauf des Focusrite RedNet AM2. RedNet AM2 bietet zwei Kanäle erstklassiger DA-Wandlung in Form einer Stereo-Überwachungseinheit, die Kopfhörer- und Line-Ausgänge zum Überwachen von Signalen aus dem Dante Audio-over-IP-Netzwerk kombiniert. RedNet AM2 enthält zwei Line-Ausgangs-XLRs sowie eine Stereo-TRS-1/4-Zoll-Klinkenbuchse. Es bietet eine hochwertige Digital-Analog-Wandlung für genaues Monitoring auf Lautsprechern oder Kopfhörern und ist so konzipiert, dass es Kopfhörer... -
Seite 6: Installationsanleitung
Machine Translated by Google INSTALLATIONSANLEITUNG RedNet AM2 Verbindungen und Funktionen Obere Platte KOPFHÖRER AUSGANG STROMNETZ-SIGNAL STUMM 1. Potentiometer für Kopfhörerpegel Steuert den Lautstärkepegel, der an die Stereokopfhörerbuchse gesendet wird. 2. Line-Out-Pegelpoti Steuert den Lautstärkepegel, der an die Line-Ausgangs-XLRs gesendet wird. - Seite 7 • Orange: -6 dBFS • Rot: 0 dBFS ID-Anzeige – Wenn die Anwendungen RedNet Control oder Dante Controller einen ID-Befehl an die RedNet AM2-Einheit senden, wechseln die Netzwerk- (4) und Signal-LEDs (5) 10 Sekunden lang zwischen grün-orange-roten Zuständen. 6. Line-Out-Mute / Reverse-ID-Schalter Drücken, um die Line-Ausgangs-XLRs stummzuschalten –...
-
Seite 8: Rückwand
RJ45 [etherCON]-Anschluss für das Dante-Netzwerk. Verwenden Sie ein Standard-Cat-5e- oder Cat-6-Netzwerk Kabel zum Verbinden von RedNet AM2 mit einem Ethernet-Netzwerk-Switch. Power over Ethernet (PoE) kann zur Stromversorgung des RedNet AM2 verwendet werden. Schließen Sie ein Ethernet-Kabel mit entsprechender Stromversorgung an Netzwerkanschluss 1 an. -
Seite 9: Physikalische Eigenschaften
104 mm / 4,1 Zoll Die Abmessungen des RedNet AM2 sind im obigen Diagramm dargestellt. RedNet AM2 wiegt 0,81 kg und ist mit Gummifüßen für die Tischmontage ausgestattet. Die Grundplatte enthält ein 3/8-Zoll-BSW-Innengewinde, sodass das Gerät auf einem Mikrofonständer montiert werden kann. -
Seite 10: Rednet Am2-Betrieb
*Es ist wichtig, dass der Firmware-Update-Vorgang nicht unterbrochen wird – entweder durch Abschalten der Stromversorgung des RedNet AM2 oder des Computers, auf dem RedNet Control ausgeführt wird, oder durch Trennen des einen oder anderen vom Netzwerk. Von Zeit zu Zeit veröffentlicht Focusrite RedNet-Firmware-Updates innerhalb neuer Versionen von RedNet Control. Wir empfehlen, alle RedNet- Einheiten mit der neuesten Firmware-Version auf dem neuesten Stand zu halten, die mit jeder neuen Version von RedNet Control geliefert wird. -
Seite 11: Andere Rednet-Systemkomponenten
RedNet Control spiegelt den Status der im System vorhandenen RedNet-Einheiten wider und präsentiert ein Bild, das jede Hardwareeinheit darstellt. Die obige Abbildung zeigt ein RedNet AM2 mit inaktivem Line Out Mute und zeigt ein auf beiden Kanälen vorhandenes Signal. Es verfügt über PoE-Stromversorgung und eine gesperrte Netzwerkverbindung. -
Seite 12: Id (Identifikation)
Machine Translated by Google ID (Identifikation) Klicken Sie auf das ID- identifiziert das physische Gerät, das gesteuert wird, indem es seine Frontplatte durchläuft Symbol „Netzwerk“ und „Signal“-LEDs durch grün-orange-rote Zustände für 10 Sekunden. Extras-Menü erhält Zugriff auf die folgenden Systemeinstellungen: Klicken Sie auf das Werkzeugsymbol Line Level Setup –... -
Seite 13: Anhang
Machine Translated by Google Anhang Steckerbelegung Ethernet-Anschlüsse (Dante) Pin-Cat-6-Core PoE A PoE B Steckertyp: RJ-45 (EtherCON)-Buchse Weiß + Orange NETZ 1 & 2 Gilt für: Orange Weiß + Grün Gleichstrom Blau Weiß + Blau Grün Gleichstrom Weiß + Braun Gleichstrom Braun Gleichstrom PoE-Informationen gelten nur für Netzwerkport 1... -
Seite 14: Leistung Und Spezifikationen
Machine Translated by Google Leistung und Spezifikationen Line-Pegel-Ausgänge Alle Messungen bei +24 dBu Referenzpegel, maximale Verstärkung, RL = 100 kÿ 0 dBFS Referenzpegel +18 oder +24 dBu (umschaltbar) 20 Hz – 20 kHz ±0,5 dB Frequenzgang THD + FRAUEN <-100 dB (0,001 %) ungewichtet, 20 Hz - 20 kHz; -1dBFS Eingang Dynamikbereich 120 dB 'A'-gewichtet (typisch), 20 Hz - 20 kHz Übersprechen... - Seite 15 Machine Translated by Google Anzeigen/Bedienelemente auf der Vorderseite Die LED leuchtet grün, wenn PoE angeschlossen ist, und rot, wenn Gleichstrom angeschlossen ist (PoE ist die Leistung Standardstromversorgung). Grüne LED: Zeigt an, dass das Gerät Netzwerk-Master oder Netzwerk-Slave ist, zeigt eine gültige Netzwerksperre Netzwerk an.
-
Seite 16: Focusrite Rednet Garantie Und Service
Herstellungsfehler umfasst keine Schäden, die durch Transport, Lagerung oder unvorsichtige Handhabung nach dem Kauf verursacht wurden, noch Schäden, die durch Missbrauch verursacht wurden. Während diese Garantie von Focusrite gewährt wird, werden die Garantieverpflichtungen von dem für das Land, in dem Sie das Produkt gekauft haben, zuständigen Händler erfüllt.
