DEUTSCH

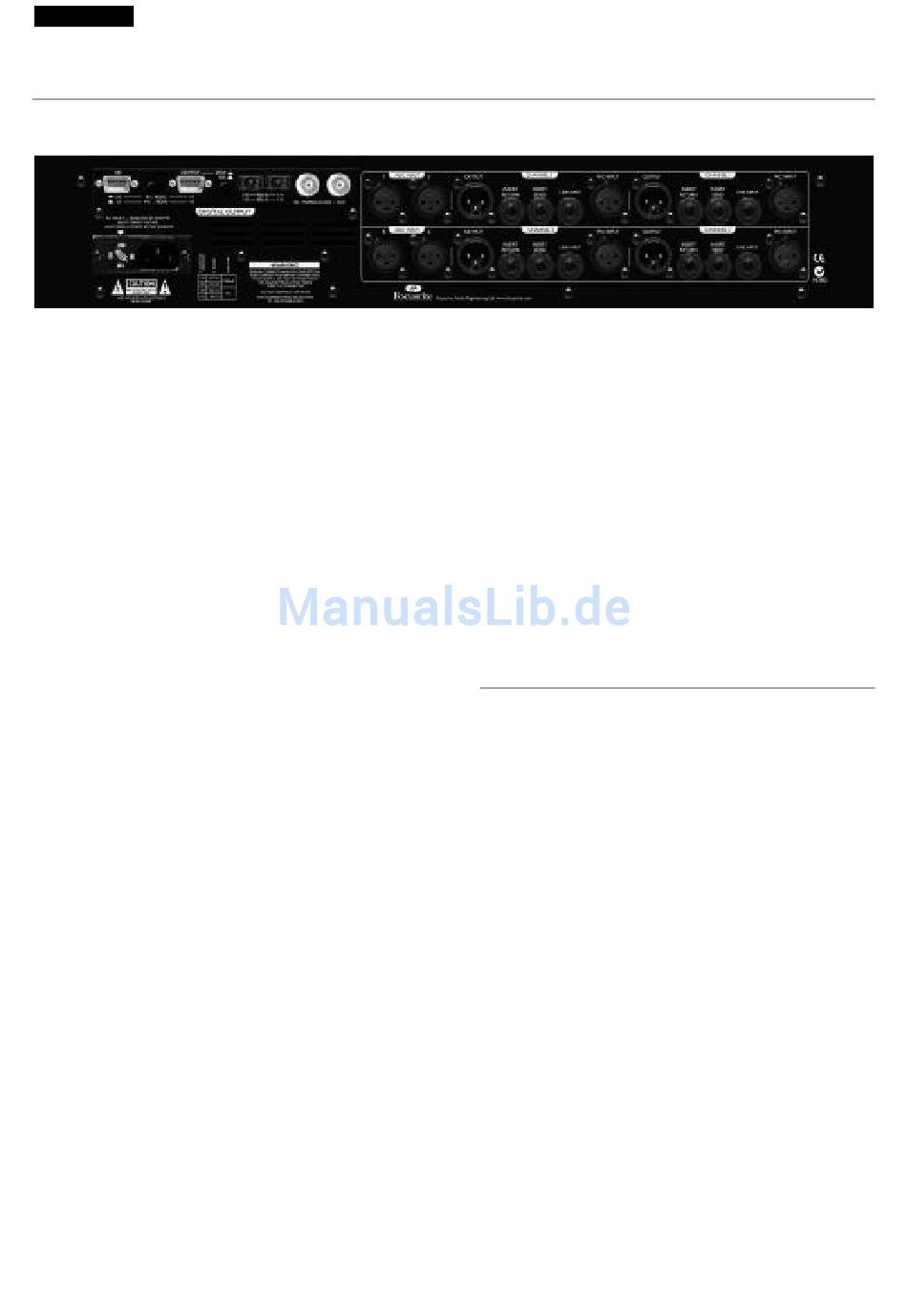

Audio Anschlüsse
(Abbildung zeigt Gerät mit eingesetzter, optionaler Digitalkarte)
XLR (Audio) Eingänge und Ausgänge
Alle 3-poligen XLR-Audioanschlüsse (Ausgang, Mikrofon-
Eingang, Line-Eingang sowie EXT A/D-Eingang) sind wie folgt
verdrahtet:
Pol 1 Schirm/Chassis
Pol 2 Audio 0°
Pol 3 Audio 180°
Line Eingänge und Insert Sends und
Returns
1/4" Buchse ist wie folgt verdrahtet:
Spitze Audio 0°
Ring Audio 180°
Schirm Chassis
Instrument Hi Z Eingang
1/4" Buchse ist wie folgt verdrahtet:
Spitze Audio 0°
Schirm Chassis
Mic Eingang/Line Eingang/Inst. Hi Z
Eingang (Frontseite)
Jeder dieser Eingänge führt ein Signal auf die Kanäle 1-4 des
ISA 428. Signale, die an diesen Eingängen anliegen, werden
als „intern" bezeichnet.
Ausgänge - Kanäle 1-4
Diese Ausgänge sind die analogen Haupt-Ausgänge und
werden gespeist von den Signalen, die an den Mic-, Line-,
oder Instrumenten-Eingängen anliegen. Sie sind ebenfalls
über den Soft Limiter auf die „internen" Kanäle des ADW
(Analog-Digital-Wandler) geroutet.
Insert Send und Return
Ermöglicht ein Einschleifen z.B. eines Red 3 Kompressors
oder Red 2 Eqs in den Signalweg zwischen High Pass Filter
und Ausgang.
Analog-Digital-Wandler (ADW) Eingänge
5-8
Die Eingänge 5-8 sind Line-Eingänge und können genutzt
werden, um „externe" Signale über den Soft Limiter durch
den optionalen ADW auf den Kanälen 5-8 zu wandeln.
Wenn ein einziger optionaler ADW eingesetzt wird,
können also max. 8 analoge Signale zu digitalen gewandelt
werden. Diese Eingänge in Verbindung mit einem zweiten
428 (und einer einzigen optionalen ADW-Karte) lassen acht
PreAmps zu den acht Digitalausgängen routen. (Siehe
Anschlüsse Seite 22)
Einsetzen der optionalen Digitalkarte
Die optionale Digitalkarte kann jederzeit auch durch den
Anwender nachgerüstet werden. Eine detaillierte
Einbauanleitung liegt der Karte bei.
Netzanschluss
Mit dem Gerät wird ein IEC Netzkabel mit dem für Ihr Land
passenden verschweißten Netzstecker geliefert. Es wird
folgender Verdrahtungs-Farbcode verwendet:
Für in die USA, Kanada, Taiwan und Japan ausgelieferte Geräte:
Heiß - Schwarz, Kalt - Weiß, Masse - Grün
Für in andere Länder ausgelieferte Geräte:
Heiß - Braun, Kalt - Blau, Masse - Grün und Gelb
16
