Installeren van de luidsprekers

U kunt twee luidsprekergroepen op de TX-SR501/TX-SR501E
aansluiten: luidsprekergroep A en luidsprekergroep B.
Luidsprekergroep A, die in de hoofdluisterruimte wordt
opgesteld, kan gebruikt voor weergave van Dolby Digital en
DTS surroundmateriaal. Er zijn aansluitingen voor de vol-
gende luidsprekers: links-voor, rechts-voor, midden, sur-
round-links, surround-rechts, surround-achter en subwoofer.
Luidsprekergroep B, die in een andere kamer kan worden
opgesteld, kan gebruikt worden voor weergave van stereo- en
monomateriaal. Er zijn aansluitingen voor één paar standaard
hi-fi luidsprekers.

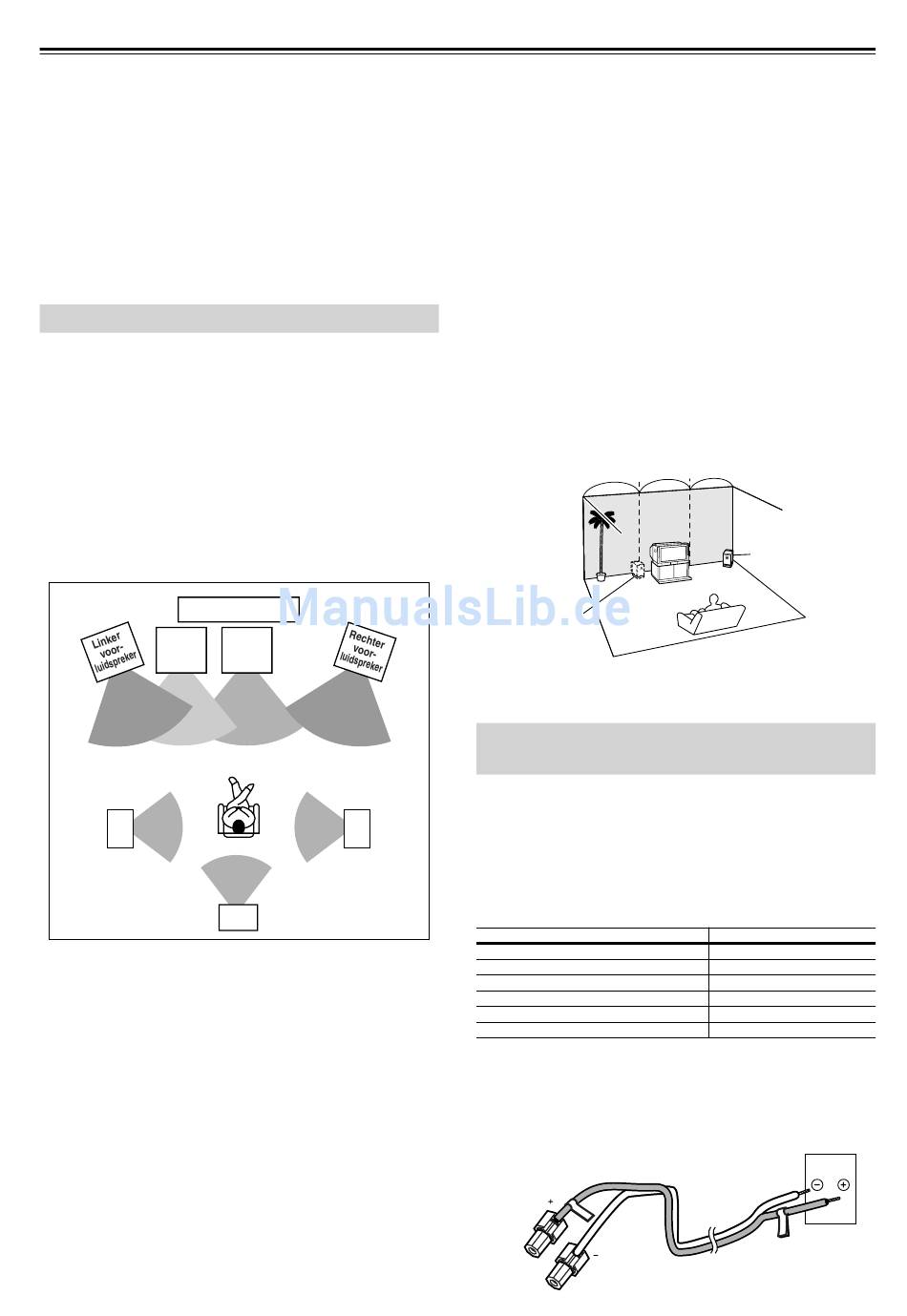

Opstelling van de luidsprekers

De luidsprekers van luidsprekergroep B kunnen op de nor-
male plaatsen voor stereo luidsprekers worden opgesteld, of
op een andere gewenste plaats.
De luidsprekers van luidsprekergroep A moeten op bepaalde
plaatsen in de luisterruimte worden opgesteld zodat een opti-
male surroundweergave wordt verkregen. De onderstaande
afbeelding toont de beste plaats voor uw surroundluidspre-
kers. Vanzelfsprekend wordt de plaats van de luidsprekers
ook bepaald door de vorm van uw kamer en de plaats van uw
TV of projectiescherm. Gebruik de onderstaande afbeelding
als richtlijn en probeer de luidsprekers op ongeveer dezelfde
plaatsen op te stellen ten opzichte van uw luisterpositie.
Sub-
woofer
Linker surround-
luidspreker
TOm het beste surroundgeluid te verkrijgen, moet u alle zeven
luidsprekers aansluiten. Maar wanneer u bijvoorbeeld geen mid-
denluidspreker aansluit, of surroundluidsprekers, is het toch
mogelijk om te genieten van surroundweergave. U geeft in dit
geval het aantal gebruikte luidsprekers op zodat de TX-SR501/
TX-SR501E de instellingen kan maken voor de beste surround-
weergave met de beschikbare luidsprekers. Zie blz. 34.
Hetzelfde geldt wanneer u geen subwoofer hebt. In dat geval
schakelt u de subwoofer uit zodat de basgeluiden via de
andere luidsprekers worden weergegeven. Zie blz. 25.
■ Voorluidsprekers
De voorluidsprekers bestaan uit een linker voorluidspreker, een
rechter voorluidspreker en een middenluidspreker. De midden-
luidspreker voegt richting en beweging aan het geluid toe.
• Over het algemeen moeten de linker voorluidspreker, de rechter
voorluidspreker en de middenluidspreker op oorhoogte worden
opgesteld en naar de luisteraar gericht zijn.
20
Nl-
TV/projectiescherm
Midden-
luid-
spreker
Rechter surround-
luidspreker
Surroundluidspreker
achter
■ Surroundluidsprekers
De surroundluidsprekers voegen ook beweging aan het
geluid toe en plaatsen u, d.w.z. de luisteraar, in het midden
van de actie.
• De linker en rechter surroundluidspreker moeten aan de zijkant,
of enigszins achter de luisteraar worden opgesteld, 60 – 100 cm
boven oorhoogte en tegen de muur aan. De achter-surroundluid-
spreker moet pal achter de luisteraar worden opgesteld en ook op
60 – 100 cm boven oorhoogte. Zorg dat de luisterpositie binnen
het bereik van de luidsprekers is.
■ Subwoofer
U hebt een subwoofer met een ingebouwde eindversterker
nodig, dit wordt een actieve subwoofer genoemd, om de
beste basweergave te verkrijgen.
• Het volume en de kwaliteit van het basgeluid dat uw subwoofer
produceert, wordt bepaald door de plaats van de subwoofer, de
vorm van uw luisterruimte en ook uw luisterplaats. Over het alge-
meen kunt u een goed basgeluid verkrijgen door de subwoofer in
een voorhoek van de kamer te plaatsen, of op een plaats die op
ongeveer 1/3 van de lengte van de muur ligt, zoals afgebeeld.
1/3
1/3 van de
lengte van de
muur
Zie de handleiding die bij de luidsprekers wordt geleverd
voor verdere informatie.
Bevestigen van de bijgeleverde
luidsprekerlabels
De luidsprekerkabels zijn twee-aderige kabels. Een draad
moet worden aangesloten op de plus (+) aansluiting en een
draad moet worden aangesloten op de min (–) aansluiting.
De plus (+) luidsprekeraansluitingen van de TX-SR501/
TX-SR501E zijn van een kleurcode voorzien zodat deze
gemakkelijk herkend kunnen worden. (De min (–) luidspre-
keraansluitingen zijn zwart.)
Luidsprekeraansluiting
Links-voor
Rechts-voor
Midden
Surround-links
Surround-rechts
Surround-achter
De bijgeleverde luidsprekerlabels zijn ook van een kleurcode
voorzien en u moet de labels naar vereist aan de plus-draad
van de luidsprekerkabels bevestigen. Dus bijvoorbeeld het
witte label aan de plus-draad van de luidsprekerkabel voor de
linker voorluidspreker, zoals hieronder is afgebeeld.
1/3
1/3
Hoek
Kleur
Wit
Rood
Groen
Blauw
Grijs
Bruin
Linker
voorluid-
spreker
