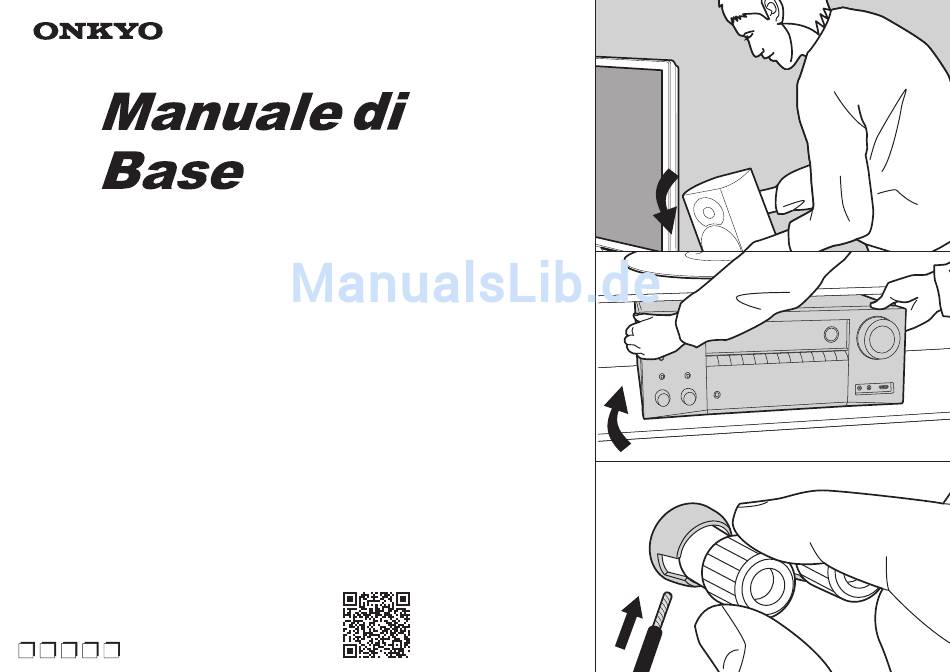

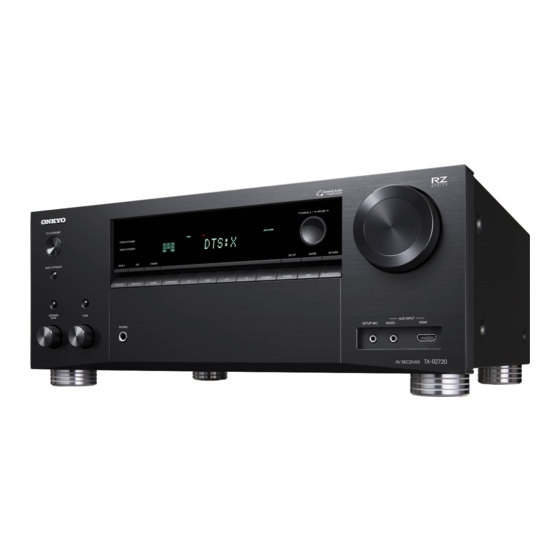

TX-RZ720 / AV RECEIVER
Prima di iniziare .............................................................. 2
Contenuto della confezione............................................... 2
Nome dei componenti .................................................... 3
Nome dei componenti ....................................................... 3
Installazione .................................................................... 7
Procedura di installazione ................................................. 7
Passaggio 1: Disposizione diffusori................................... 8
Passaggio 2: Collegamento dei diffusori ......................... 14
Passaggio 3: Collegare i componenti TV & AV ............... 16
Initial Setup ................................................................... 24
Initial Setup con installazione guidata ............................. 24
Riproduzione ................................................................ 26
Riproduzione di un componente AV ................................ 26
®
.......................................... 26
Funzioni di rete................................................................ 27
Dispositivo di archiviazione USB..................................... 28
Ascolto della radio AM/FM .............................................. 29
Multi-zona........................................................................ 31
Modalità di ascolto........................................................... 33
Per maggiori informazioni sulle Funzioni di Rete e sulle modalità di
ascolto, ed informazioni relative alle impostazioni avanzate,
consultare "Manuale avanzato" disponibile sul nostro sito web.
http://www.onkyo.com/manual/txrz720/adv/it.html
I
D
N
S
Fi
t
e
l
v
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Onkyo TX-RZ720
Inhaltszusammenfassung für Onkyo TX-RZ720
- Seite 34 "Theater-Dimensional" and "Theater-Dimensional (logo)" are trademarks of Logo are trademarks or registered trademarks of HDMI Licensing LLC in the Manufactured under license from Dolby Laboratories. Dolby, Dolby Atmos, Onkyo Corporation. United States and other countries. Dolby Surround, Dolby Vision and the double-D symbol are trademarks of Dolby Laboratories.
- Seite 35 TX-RZ720 / AV RECEIVER Vor dem Start ..............2 Lieferumfang ..............2 Teilenamen ..............3 Teilenamen................ 3 Installation ..............7 Vorgehen bei der Installation..........7 Schritt 1: Lautsprecherkonfiguration........8 Schritt 2: Anschließen der Lautsprecher ......14 Schritt 3: Anschließen der TV- und AV-Komponenten..16 Erste Einrichtung ............
-
Seite 36: Vor Dem Start
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Lieferumfang 1. Hauptgerät (1) 2. Fernbedienung (RC-911R) (1), Batterien (AAA/R03) (2) 3. Messmikrofon für die Lautsprechereinrichtung (1) 0 Wird während Initial Setup verwendet. 4. FM-Zimmerantenne (1) 5. AM-Rahmenantenne (1) 6. -
Seite 37: Teilenamen
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe (*)Einzelheiten dazu finden Sie in der Erweiterte Bedienungsanleitung. Teilenamen Bedienfeld 5. -
Seite 38: Installation
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe (*)Einzelheiten dazu finden Sie in der Erweiterte Bedienungsanleitung. 13.Drücken Sie die Taste LISTENING MODE (oben) mehrfach, um eine der Kategorien "Movie/TV", "Music", "Game"... - Seite 39 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe (*)Einzelheiten dazu finden Sie in der Erweiterte Bedienungsanleitung. 90° 180° (Modelle für Australien) ...
- Seite 40 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe (*)Einzelheiten dazu finden Sie in der Erweiterte Bedienungsanleitung. Fernbedienung 13.AUDIO IN-Buchsen: Hier können Audiosignale von Fernsehern oder AV-Komponenten über ein analoges 1. Í ON/STANDBY-Taste Audiokabel eingegeben werden. 2.
-
Seite 41: Vorgehen Bei Der Installation
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Vorgehen bei der Installation Dieses Gerät kann auf verschiedene Arten je nach Lautsprecherkonfiguration und angeschlossenen externen Geräten verwendet werden. Die folgenden Informationen sollen Ihnen den Installationsvorgang erleichtern. Schritt 1: Lautsprecherkonfiguration Wählen Sie entsprechend Lautsprechertypen und Verwendungsbedingungen die Lautsprecherkonfiguration aus den... -
Seite 42: Schritt 1: Lautsprecherkonfiguration
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Schritt 1: Lautsprecherkonfiguration 7.1-Kanalsystem Über die Frontlautsprecher wird Front-Stereoklang ausgegeben, über einen Center-Lautsprecher wird Center- Klang wie Dialoge und Gesang ausgegeben. Die Surround- Lautsprecher erzeugen das hintere Klangfeld. Der aktive Subwoofer gibt Bassklänge wieder und erzeugt volle Klangfelder. - Seite 43 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 5.1.2-Kanalsystem-1 (Front-Höhenlautsprecher/Rück- Höhenlautsprecher) Dies ist ein 5.1-Kanal-Basissystem bestehend aus Frontlautsprechern, einem Center-Lautsprecher, Surround- Lautsprechern und einem aktiven Subwoofer ergänzt durch 3´ (0.9 m) or more Fronthöhenlautsprecher oder Rückhöhenlautsprecher, die beide Höhenlautsprecher-Typen sind.
- Seite 44 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 5.1.2-Kanalsystem-2 (Deckenlautsprecher) Dies ist ein 5.1-Kanal-Basissystem bestehend aus Frontlautsprechern, einem Center-Lautsprecher, Surround- Lautsprechern und einem aktiven Subwoofer ergänzt durch Fronthöhenlautsprecher, Mittelhöhenlautsprecher oder Rückhöhenlautsprecher, die Höhenlautsprecher-Typen sind. Durch die Installation von Höhenlautsprechern können Sie den Dolby Atmos-Wiedergabemodus auswählen, mit dem beim Eingangsformat Dolby Atmos der modernste 3D-Klang einschließlich Klangfeld über...
- Seite 45 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 5.1.2-Kanalsystem-3 (Dolby-aktivierte Lautsprecher (Dolby- Lautsprecher)) Dies ist ein 5.1-Kanal-Basissystem bestehend aus Frontlautsprechern, einem Center-Lautsprecher, Surround- Lautsprechern und einem aktiven Subwoofer ergänzt durch Dolby-aktivierte Lautsprecher (Front) oder Dolby-aktivierte Lautsprecher (Surround), die beide Höhenlautsprecher- Typen sind.
- Seite 46 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Bi-Amping der Lautsprecher Bei 5.1-Kanal-Systemen können Sie Frontlautsprecher anschließen, die Bi-Amping unterstützen, um die Qualität der Bässe und Höhen zu steigern. Bi-Amping-kompatible Lautsprecher müssen über die Tweeter-Klemmen an einen Verstärker und mit den Woofer-Klemmen an einen anderen Verstärker angeschlossen werden.
- Seite 47 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Lautsprecherkombinationen 0 In allen Kombinationen können bis zu zwei aktive Subwoofer angeschlossen werden. ZONE 2 SURROUND (ZONE SPEAKER) Lautsprecherkanäle FRONT CENTER SURROUND BACK HEIGHT Bi-AMP (P22) 2.1 ch (*1) (*1, 2) 3.1 ch...
-
Seite 48: Schritt 2: Anschließen Der Lautsprecher
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Schritt 2: Anschließen der Lautsprecher Standardanschlüsse (Seiten 8 bis 11) Es können bis zu zwei aktive Subwoofer angeschlossen werden. Es wird von jeder SUBWOOFER PRE OUT- Buchse das gleiche Signal ausgegeben. Setup 0 Einstellungen für die Konfiguration der 1/2˝... - Seite 49 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Anschließen von Bi-Amping-Lautsprechern (Seite 12) Achten Sie darauf, die Leitungsbrücke zwischen den Tieftönerbuchsen und den Hochtönerbuchsen der Frontlautsprecher zu entfernen. Informationen zum Anschließen von Center-/Surround-Lautsprechern und aktivem Subwoofer 1/2˝...
-
Seite 50: Schritt 3: Anschließen Der Tv- Und Av-Komponenten
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Schritt 3: Anschließen der TV- und AV-Komponenten 1. Anschließen des Fernsehers An ARC-Fernseher Verwenden Sie bei ARC-fähigen Fernsehern (Audio Return Channel) (*1) ein HDMI-Kabel und nehmen Sie den Anschluss entsprechend Abbildung "a"... -
Seite 51: Erste Einrichtung
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 2. Anschließen von HDMI-AV-Komponenten Dies ist eine Beispielverbindung mit einer AV-Komponente mit HDMI-Buchse. Wenn eine AV-Komponente angeschlossen ist, die dem CEC-Standard (Consumer Electronics Control) entspricht, können Funktionen wie die HDMI CEC-Funktion (*), die mit dem Eingangsselektor verknüpft ist, sowie die HDMI Standby Through-Funktion verwendet werden, mit der Video und Audio von AV-... -
Seite 52: Anschließen Von Nicht-Hdmi-Av- Komponenten
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 3. Anschließen von Nicht-HDMI-AV- Komponenten Dies ist eine Beispielverbindung mit einer AV-Komponente ohne HDMI-Buchse. Schließen Sie die AV-Komponente entsprechend ihren Buchsen an. Wenn der Videoeingang über die BD/DVD-Buchse erfolgt, muss der Audioeingang ebenfalls über die BD/DVD-Buchsen erfolgen. - Seite 53 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 4. Anschließen von Audio-Komponenten Beispielverbindung mit einer Audiokomponente. Schließen Sie einen CD-Player mithilfe eines digitalen optischen Kabels oder eines analogen Audiokabels an. Sie können auch einen Plattenspieler mit einem MM-Tonabnehmer an die PHONO-Buchse anschließen.
- Seite 54 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 5. Multizonen-Verbindung-1 (ZONE 2 TV) Sie können Inhalte von Blu-ray-Disc-Playern über einen Fernseher mit HDMI-Eingangsbuchse im separaten Raum (ZONE 2) wiedergeben, indem Sie einen Blu-ray-Disc- Player im Hauptraum (in dem sich dieses Gerät befindet) verwenden oder den Inhalt von einer anderen AV- Komponente wiedergeben.
- Seite 55 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 6. Multizonen-Verbindung-2 (ZONE 2 PRE/ LINE OUT) Es ist eine 2-Kanal-Audiowiedergabe im separaten Raum über Lautsprecher möglich, welche an einen Vorverstärker oder Leistungsverstärker angeschlossen sind, z. B. indem ein Blu-ray-Disc-Player mit 7.1 Kanälen im Hauptraum (in dem sich dieses Gerät befindet) und Internetradio im separaten Raum (ZONE 2) wiedergegeben wird.
- Seite 56 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 7. Multizonen-Verbindung-3 (ZONE SPEAKER) (ZONE 2A für Modelle für Nordamerika) Es ist eine 2-Kanal-Audiowiedergabe im separaten Raum möglich, z. B. indem ein Blu-ray-Disc-Player im Hauptraum (in dem sich dieses Gerät befindet) und Internetradio über die Lautsprecher im separaten Raum (ZONE 2) wiedergegeben wird.
- Seite 57 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 8. Anschließen weiterer Kabel Antennenanschluss Während das Radio eingeschaltet ist, bewegen Sie die Antenne im Zimmer herum, um die Position mit dem besten Empfang zu finden. Verwenden Sie eine Reißzwecke oder Ähnliches, um die FM-Zimmerantenne an der Wand zu befestigen.
-
Seite 58: Initial Setup Mit Dem Automatischen Startup-Assistenten
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Initial Setup mit dem automatischen Startup-Assistenten Initial Setup startet automatisch Wenn Sie dieses Gerät nach dem Kauf erstmalig einschalten, wird auf dem Fernseher automatisch Initial Setup angezeigt. Folgen Sie den einfachen Anweisungen auf dem Bildschirm und nehmen Sie die erforderlichen ersten Einstellungen vor. -
Seite 59: Wiedergabe
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 0 Wenn Sie einen Subwoofer angeschlossen haben, überprüfen Sie den Die Darstellung auf dem Bildschirm ändert sich entsprechend der Kanalanzahl, Schlüssel für den Zugangspunkt ein, mit dem eine Einschaltstatus und die Lautstärke des Subwoofers. -
Seite 60: Wiedergabe Von Av-Komponenten
Pegel. erforderlich ist, geben Sie "0000" ein. Drücken Sie beispielsweise BD/DVD, um den Player 0 Aufgrund der Eigenschaften der 0 Dieses Gerät wird als "Onkyo TX- wiederzugeben, der an die BD/DVD-Buchse BLUETOOTH Funktechnologie ist es RZ720 XXXXXX" angezeigt. angeschlossen ist. Drücken Sie TV, um den möglich, dass die Audiosignale von... -
Seite 61: Netzwerkfunktionen
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Netzwerkfunktionen INPUT Grundlegende Funktionen 0 Zum Verwenden von Spotify Connect wenn das Gerät eingeschaltet ist. muss die Spotify-App auf Ihrem 1. Schalten Sie den Eingang des Durch Anschluss dieses Geräts an das Smartphone oder Tablet installiert sein, Fernsehers auf denjenigen, der mit dem Netzwerk können Sie Internetradio-Dienste, wie... -
Seite 62: Usb-Speichergerät
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe USB-Speichergerät INPUT Grundlegende Funktionen nicht heraus, während "Connecting···" Speichergeräte garantiert werden. auf dem Display angezeigt wird. Dies 0 Von diesem Gerät werden USB- Sie können auf einem USB-Speichergerät kann zu Datenverlust führen oder eine Speichergeräte unterstützt, die den gespeicherte Musikdateien wiedergeben. -
Seite 63: Wiedergabe Von Am/Fm-Radio
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Wiedergabe von AM/FM-Radio Sie können mit dem in diesem Gerät leuchtet die "TUNED"-Anzeige auf dem integrierten Tuner AM- und FM-Radiosender Display. Bei Empfang eines FM- empfangen. Führen Sie den folgenden Schritten Stereosenders leuchtet die "FM ST"- aus, wenn das Gerät eingeschaltet ist. -
Seite 64: Voreinstellung Eines Radiosenders
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 3. Drücken Sie MEMORY (d) auf der 0 Die Programmtypen werden wie folgt Fernbedienung, bis die voreingestellte angezeigt: None/News (Aktuelle Nummer auf dem Display zu blinken Berichte)/Affairs (Aktuelles beginnt, und drücken Sie dann CLEAR Zeitgeschehen)/Info (Informationen)/ (c), um die Nummer zu löschen. -
Seite 65: Multizonenfunktion
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Multizonenfunktion Grundlegende Funktionen ist erhöht, wenn die Multizonenfunktion verwendet wird. Es ist eine Audiowiedergabe im anderen 0 Wenn ZONE 2 eingeschaltet wird, Raum möglich, z. B. indem ein Blu-ray- während der Wiedergabemodus im Disc-Player im Hauptraum (in dem sich 3. - Seite 66 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 4. Um die Lautstärke am Einstellung. Leistungsverstärker im separaten Raum zu regeln, verwenden Sie VOL+/– an der So schalten Sie die Fernbedienung. Zum Steuern am Fernbedienung wieder in den Hauptgerät drücken Sie ZONE 2 und Modus zum Steuern des regeln die Lautstärke innerhalb von...
-
Seite 67: Wiedergabemodus
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Wiedergabemodus Dolby Digital/DTS-Modi THX-Surround-Modi Überprüfen des Eingangsformats Dieses Gerät bietet eine Vielzahl von Wiedergabemodi. Sie können mithilfe von MOVIE/TV, und des Wiedergabemodus Wenn es sich beim Eingangssignal um ein In Kinos sind mehrere Surround- MUSIC und GAME (b) jeweils den optimalen digitales Surround-Format wie Dolby Digital... - Seite 68 "Theater-Dimensional" and "Theater-Dimensional (logo)" are trademarks of Logo are trademarks or registered trademarks of HDMI Licensing LLC in the Manufactured under license from Dolby Laboratories. Dolby, Dolby Atmos, Onkyo Corporation. United States and other countries. Dolby Surround, Dolby Vision and the double-D symbol are trademarks of Dolby Laboratories.
