6.5 Rohrleitungsanschluss
Werden Geräusche über die Rohrleitungen auf das Gebäude
übertragen, wird empfohlen, Kunststoffrohre zu verwenden.
Die Verwendung von Kunststoffrohren wird nur
Hinweis
bei 4"-Pumpen empfohlen.
Werden Kunststoffrohre verwendet, ist die Pumpe mit Hilfe eines
nicht vorgespannten Spanndrahts zu sichern.
Warnung
Es ist darauf zu achten, dass die Kunststoffrohre
für die Medientemperatur und den Förderdruck
der vorliegenden Anwendung geeignet sind.
Zum Anschließen der Kunststoffrohre ist eine Klemmkupplung
zwischen der Pumpe und dem ersten Rohrleitungsabschnitt zu
verwenden.
7. Elektrischer Anschluss
Warnung
Während der elektrischen Anschlussarbeiten
muss sichergestellt sein, dass die Spannungs-
versorgung nicht versehentlich eingeschaltet
werden kann.
Warnung
Der elektrische Anschluss ist von einer
Elektro-Fachkraft in Übereinstimmung mit den
örtlichen Vorschriften des Energieversorgungs-
unternehmens bzw. VDE vorzunehmen.
Angaben über die Spannungsversorgung, den maximalen
Nennstrom und cos φ sind dem mit dem Motor lose mitgelieferten
Typenschild zu entnehmen, das am Einbauort anzubringen ist.
Die an den Motorklemmen anliegende Spannung muss für die
Grundfos Unterwassermotoren MS und MMS bei Dauerbetrieb im
Bereich von -10 %/+ 6 % der Bemessungsspannung liegen
(einschließlich der Schwankungen in der Spannungsversorgung
und der Spannungsverluste in den Kabeln).
Weiterhin muss die Stromversorgung Spannungssymmetrie auf-
weisen, d.h. die gleiche Spannung zwischen den einzelnen Pha-
sen besitzen. Siehe Abschnitt
12. Überprüfen des Motors und
des
Kabels, Punkt 2.
Warnung
Die Pumpe muss geerdet werden.
Die Pumpe ist an einen externen Netzschalter mit
einer allpoligen Kontaktöffnungsweite von min-
destens 3 mm an allen Polen anzuschließen.
Werden MS-Motoren mit eingebautem Temperaturgeber
(Tempcon) nicht an ein Motorvollschutzgerät MP 204 oder an ein
ähnliches Motorschutzgerät von Grundfos angeschlossen, muss
ein für den einphasigen Betrieb zugelassener Kondensator mit
0,47 µF, der der IEC 384-14 entspricht, eingebaut werden, um die
EMV-Richtlinie 2004/108/EG des Europäischen Rates zu erfüllen.
Der Kondensator ist zwischen den beiden Phasen zu installieren,
die mit dem Temperaturgeber verbunden sind. Siehe Abb. 9.
8

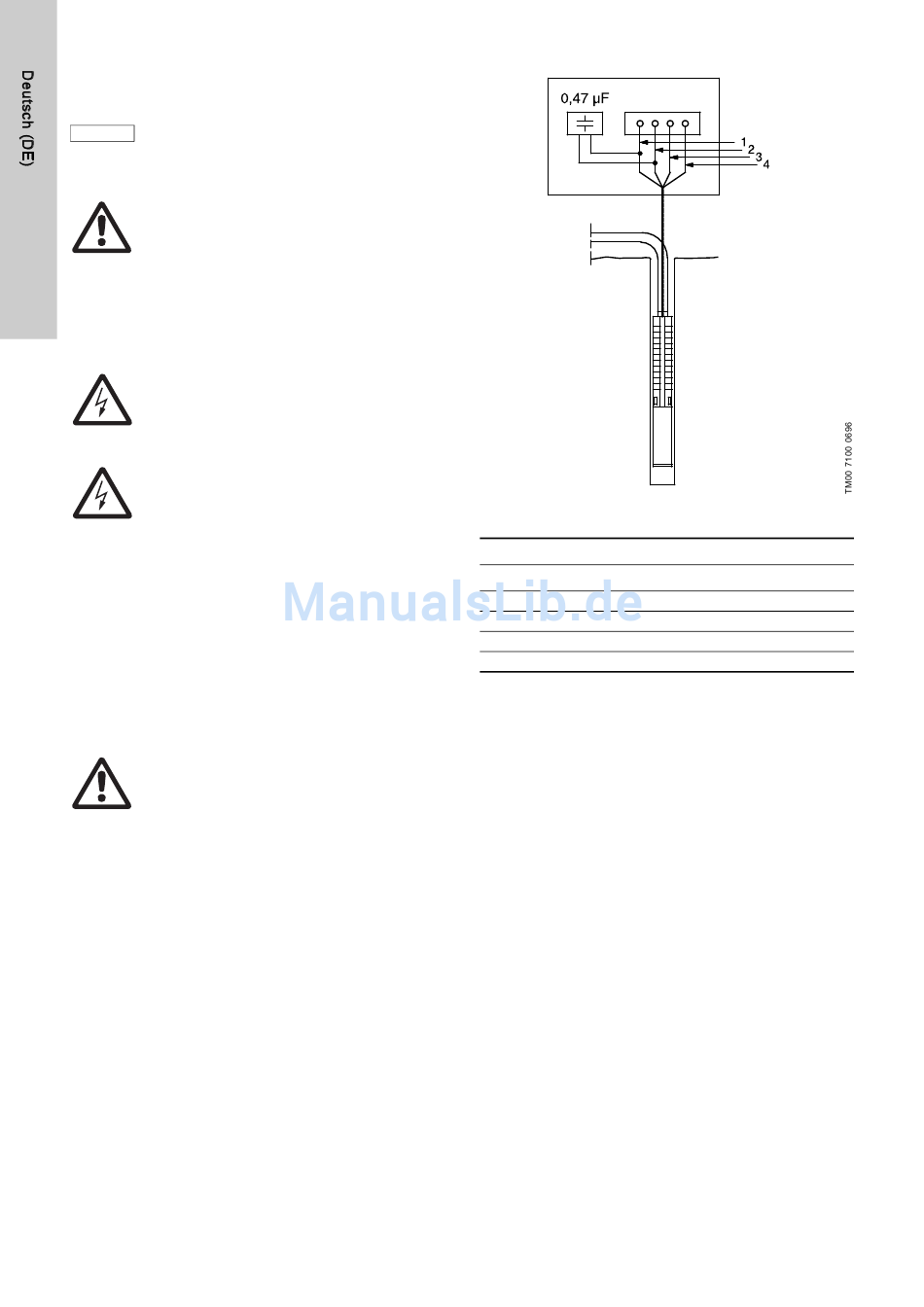

Abb. 9
Anschließen des Kondensators
Leiterfarben
Leiter
Flachkabel
1 = L1
Braun
2 = L2
Schwarz
3 = L3
Grau
4 = PE
Gelb/grün
Die Motoren sind für Direkt- oder Stern-Dreieck-Anlauf gewickelt.
Der Anlaufstrom beträgt das 4- bis 6-fache des Motor-
bemessungsstroms.
Die Anlaufzeit des Motors beträgt nur ca. 0,1 Sekunden.
Der Direktanlauf ist deshalb aus Sicht der Energieversorgungs-
unternehmen in der Regel zulässig.
Einzelleiter
Schwarz
Gelb
Rot
Grün
